Универсальный вольтметр

Уфимский государствееный авиационный технический университет
Кафедра информационно измерительной техники
Курсовой проект на по дисциплине "Аналоговые измерительные устройства"
На тему:"Универсальный вольтметр"

Разработка электронного вольтметра переменного тока, обеспечивающего измерение напряжения в заданном диапазоне со следующими характеристиками (Таблица 1).

Таблица 1 Основные характеристики проектируемого вольтметра.

Диапазон измерений, В 0,3 …300
Диапазон частот, МГц 2*10-5 …4
Входное сопротивление по постоянному току, не менее МОм 5
Входное сопротивление по переменному току, не менее МОм 2
Входная емкость, не более, пФ 20
Основная погрешность, % 1,5
Диапазон рабочих температур, С 10 … 50
Напряжение питания, В 220 ±10%

Состав: ПЗ, принципиальная схема, структурная, монтажная, печатная. спецификации, ВО прибора Язык документа

Софт: КОМПАС-3D 13

Файлы:
универсальный вольтметр\Плата печатная А3.cdw
универсальный вольтметр\приложение 1.pdf
универсальный вольтметр\Приложение Б.doc

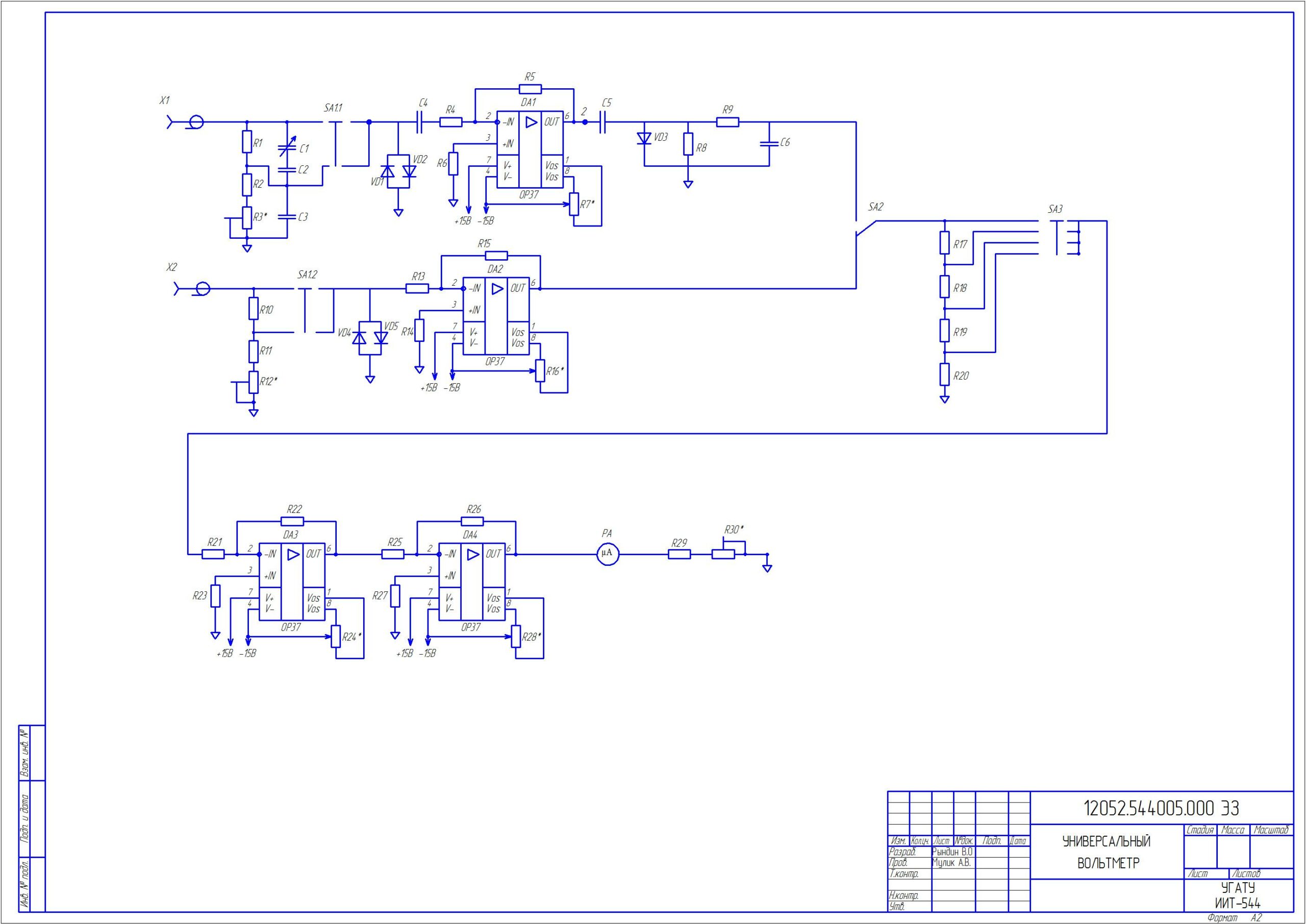

универсальный вольтметр\Схема электрическая принципиальная .cdw
универсальный вольтметр\Плата монтажнаяА3.cdw
универсальный вольтметр\Сборочный чертёж Рындин.cdw
универсальный вольтметр\Спецификация 1.cdw
универсальный вольтметр\Спецификация 2.cdw
универсальный вольтметр
универсальный вольтметр\Пояснительная записка Рындин В.О
универсальный вольтметр\моя структурка.cdw
