Усилитель низкой частоты

Южно-Уральский государственный университет
Кафедра «Автоматики и управления»,
Курсовой проект по курсу "Электронные средства автоматики и управления"
Тема "Усилитель низкой частоты"
Челябинск 2014

В данном проекте рассматривается разработка усилитель низкой частоты.
Произведен расчет и подбор элементов.
Шифр 0 559 258 192 316 096 999 9 61
Исходные данные к проекту:
Рн.макс := 32 Вт kf := 3 %
Uн.макс:=20 В R := 0-1 Ом.-3
f:=20 Гц
Питание 220В (+10%, -15%), 50Гц
Форма АЧХ и спектра плоская

Приведены:
- Обоснование и выбор функциональной схемы устройства.
- Выбор и расчет принципиальных схем узлов устройства.
- Моделирование на ЭВМ работы функциональных узлов устройства.
- Заключение и выводы по соответствию характеристик и параметров устройства требованиям технического задания.

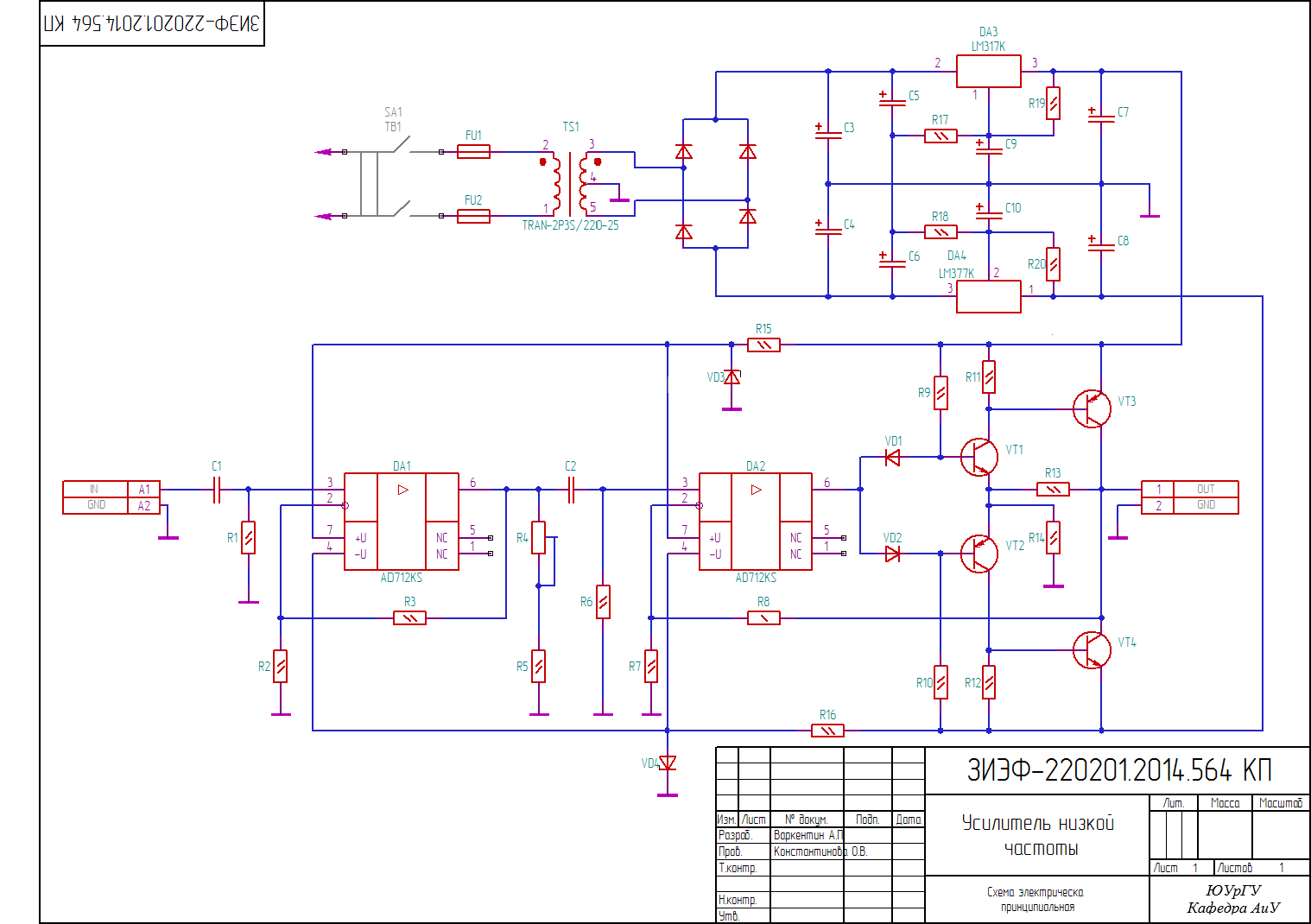

- Принципиальная схема устройства

Состав: Схема электрическая принципиальная, Перечень элементов, ПЗ Язык документа

Софт: AutoCAD Electrical 19

Сайт: www

Файлы:
ЭСАиУ курсАртем.xmcd
Schema1.dxf
ЭСАиУ курсАртем.docx
