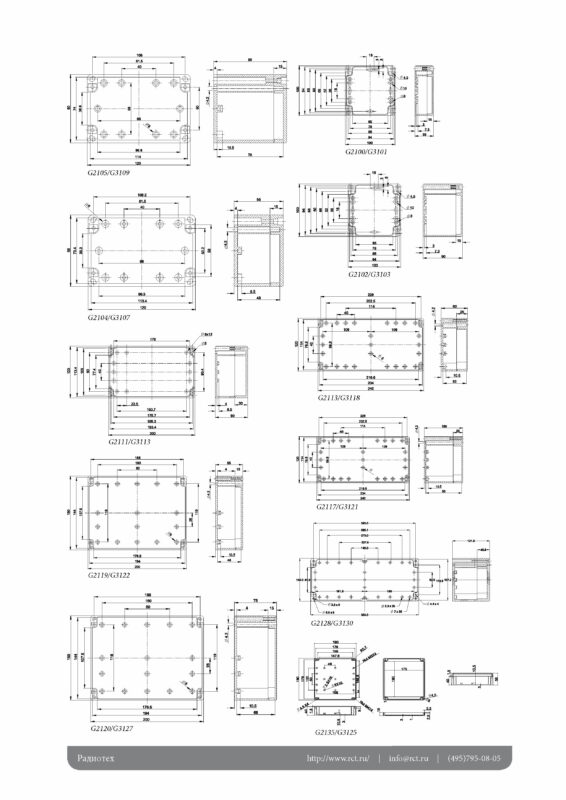

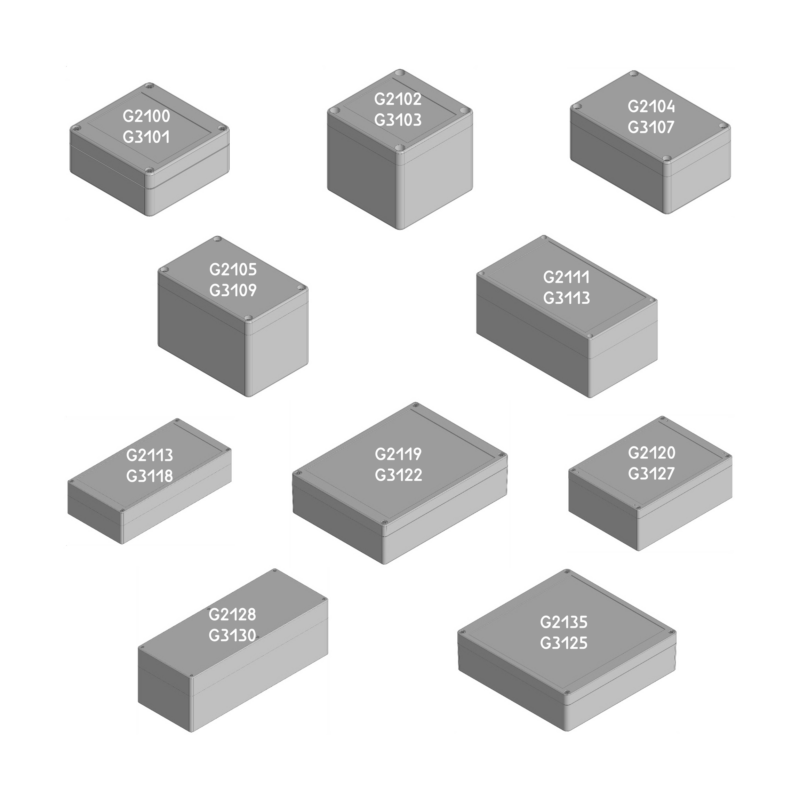

В файлах содержатся 3D модели корпусов в формате Компас3Dv23, а так же STP файлы моделей и PDF файлы исходных чертежей с сайта производителя. Материалы деталей корпусов, их параметры отображения, а так же их плотность заданы через инструментарий Компас3D. Комбинации корпусов с цветовыми вариантами и прозрачной крышкой выполнены через исполнения сборок. Резиновое уплотнение и отдельные детали резьбовых втулок в сборках отсутствуют.

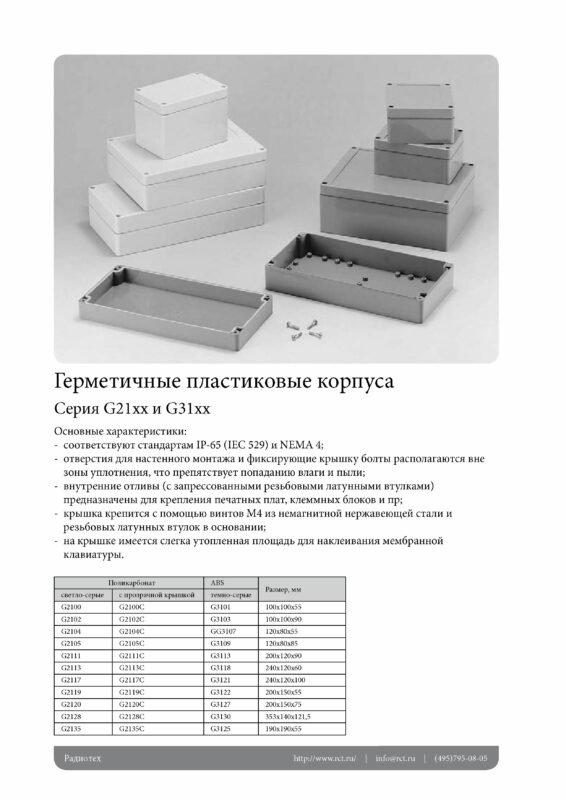

Пластиковые влагозащищенные корпуса со степенью защиты IP65. Внутренние отлитые стойки для крепления печатных плат или клеммных блоков имеют запрессованные латунные резьбовые втулки.
Соответствуют стандартам IP-65 (IEC 529) и NEMA 4;
Материал: G21 — Поликарбонат, G31 — ABS пластик;
Цвет: G21 — светло серые, G31 — темно серые;
Возможна поставка поликарбонатных корпусов с прозрачными крышками.
Крышка крепится с помощью винтов М4 из немагнитной нержавеющей стали и резьбовых латунных втулок в основании.
На крышке имеется слегка утопленная площадь для наклеивания мембранной клавиатуры.
Отверстия в корпусах для настенного монтажа и фиксирующие крышку болты располагаются вне зоны уплотнения, что препятствует попаданию влаги и пыли.
