Ящик из картона, автоматический модуль формирования 3D моделей

Модуль позволяет на основе готовой 3D модели создавать ящики нужных нам размеров.

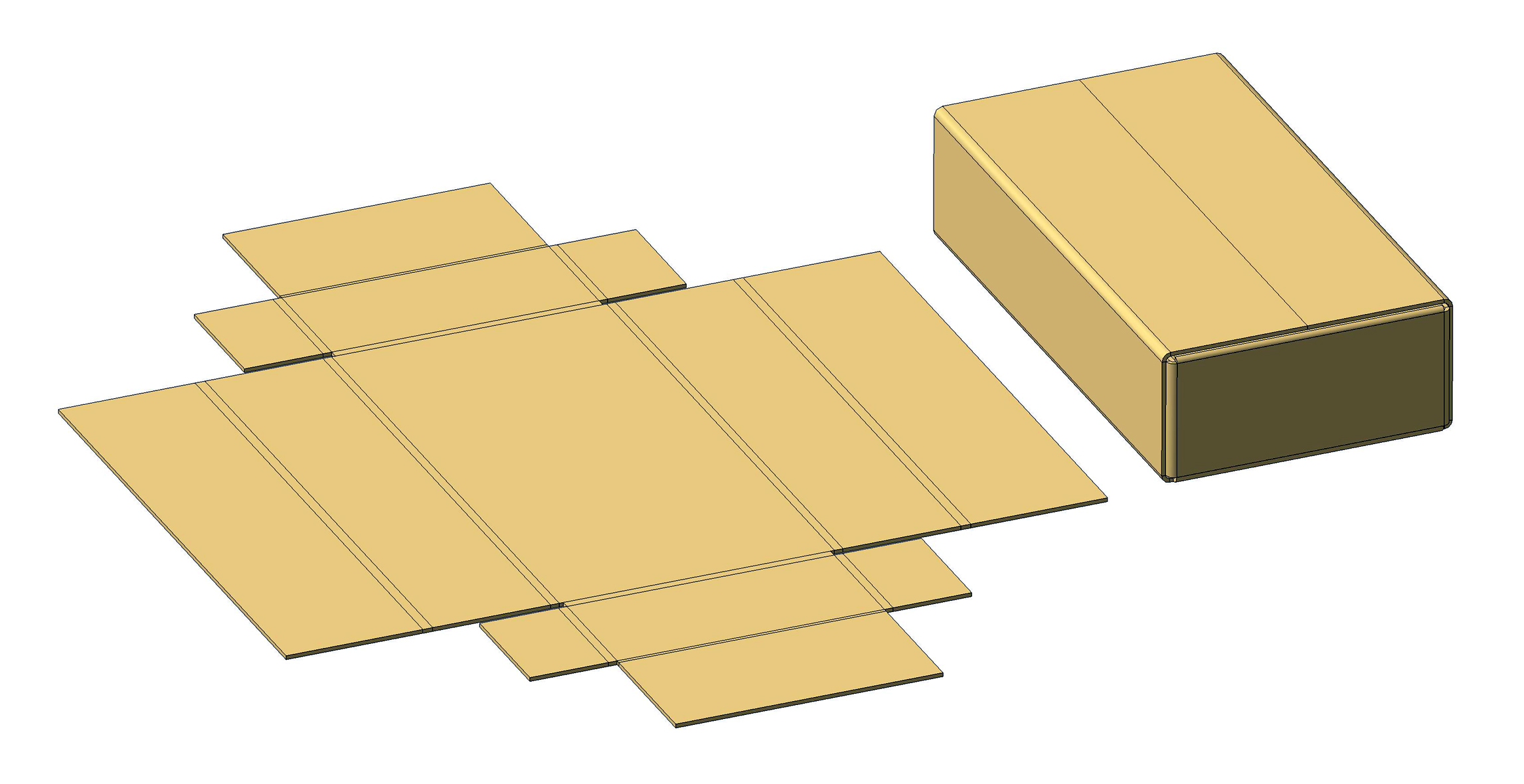

Для этого нажимаем кнопку "переменные" на панели инструментов и вводим наши данные: L - внутренняя длина ящика, B - внутренняя ширина ящика, H - внутренняя высота ящика, S - толщина картона. Далее нажимаем кнопку "перестроить (F5)" - ящик готов. Нажав кнопку "развертка" - получим развертку нашего ящика.

Состав: Модель одной деталью Язык документа

Софт: КОМПАС-3D v 16

Каталог / Машиностроение и механика / Приборостроение / Ящик из картона, автоматический модуль формирования 3D моделей

Просмотр файлов
Ящик.m3d
