Приспособление для проворота ротора электродвигателя при центровке агрегата насосного ОПВ2-145Э

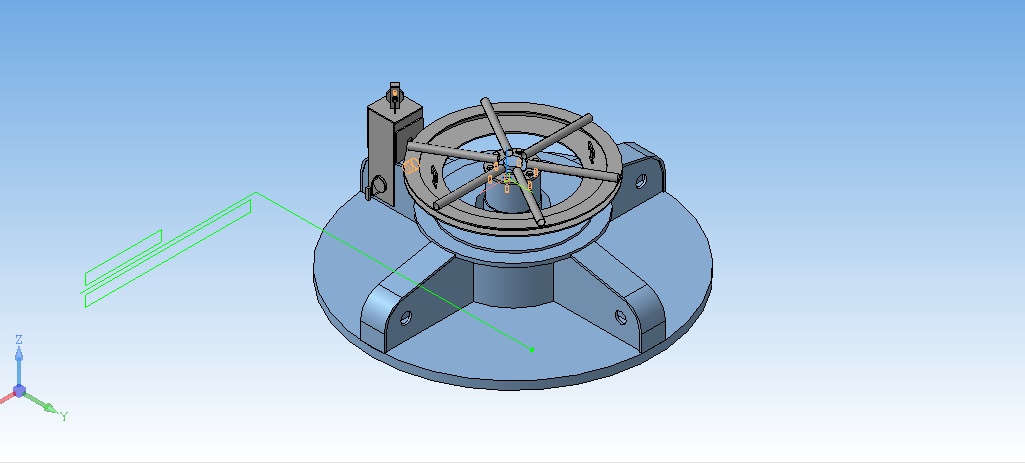

Приспособление для проворота ротора электродвигателя при центровке агрегата насосного ОПВ2-145Э.
Колесо устанавливается на ротор электродвигателя ВАН-215/41-16. Блок промежуточный устанавливается на корпус электродвигателя ВАН-215/41-16. На колесо укладывается строп и зацепляется за крюк. Применяется петлевой строп г/п до 5 т (из имеющихся на участке). Далее строп проходит через блок опорный и навешивается на крюк кран. Положение крюковой подвески крана - вертикальное. Подъемом крюковой подвески осуществляется проворот ротора. На ннижней отметки слесари согласно КТД выполняют центровку ротора и вала насоса. Строп - условно не показан.

Состав: Деталировка и сборочный чертеж 3Д

Софт: КОМПАС-3D 16

Файлы:
Верхняя часть электродвигателя ВАН-215.m3d
28.18200.000.00 - Приспособление для проворота ротора.a3d
28.18200.200.00 - Блок промежуточный/
28.18200.200.00 - Блок промежуточный/28.18200.210.02 - Ручка.m3d
28.18200.200.00 - Блок промежуточный/28.18200.200.02 - Стенка.m3d
28.18200.200.00 - Блок промежуточный/28.18200.200.10 - Ограничитель.m3d
28.18200.200.00 - Блок промежуточный/28.18220.200.00 - Болт.a3d
28.18200.200.00 - Блок промежуточный/28.18200.200.04 - Накладка.m3d
28.18200.200.00 - Блок промежуточный/28.18200.200.05 - Стойка блока.m3d
28.18200.200.00 - Блок промежуточный/28.18200.200.03 - Лист верхний.m3d
28.18200.200.00 - Блок промежуточный/28.18200.200.08 - Ось.m3d
28.18200.200.00 - Блок промежуточный/28.18200.200.00 - Блок промежуточный опорный.a3d
28.18200.200.00 - Блок промежуточный/28.18200.210.01 - Гайка.m3d
28.18200.200.00 - Блок промежуточный/28.18210.00 - Гайка.a3d
28.18200.200.00 - Блок промежуточный/28.18200.200.09 - Ребро.m3d
28.18200.200.00 - Блок промежуточный/28.18200.200.01 - Боковина.m3d
28.18200.200.00 - Блок промежуточный/28.18200.220.01 - Ось.m3d
28.18200.200.00 - Блок промежуточный/28.18200.220.02 - Ручка.m3d
28.18200.200.00 - Блок промежуточный/28.18200.200.07 - Ролик.m3d
28.18200.200.00 - Блок промежуточный/28.18200.200.06 - Связь.m3d
28.18200.100.00 - Колесо/
28.18200.100.00 - Колесо/28.18200.100.03 - Обечайка.m3d
28.18200.100.00 - Колесо/28.18200.100.04 - Фланец.m3d
28.18200.100.00 - Колесо/28.18200.100.02 - Диск нижний.m3d
28.18200.100.00 - Колесо/28.18200.100.06 - Крюк.m3d
28.18200.100.00 - Колесо/28.18200.100.00 - Колесо.a3d
28.18200.100.00 - Колесо/28.18200.100.05 - Спица.m3d
28.18200.100.00 - Колесо/28.18200.100.01 - Диск верхний.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
