БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра: “ Металлорежущие станки и инструменты ”
КУРСОВОЙ ПРОЕКТ по дисциплине: конструирование и расчет технологического оборудования
на тему: «Привод вертикальной подачи многоцелевого станка компоновки Box-in-box»
Минск 2016
В курсовом проекте разработана конструкция привода вертикальной подачи многоцелевого станка с ЧПУ. В процессе проектирования был произведён анализ конструкций аналогичных станков.
Разработана структура проектируемого узла. Произведен предварительный расчет узла с определением нагрузок, действующих на узел во время работы станка.

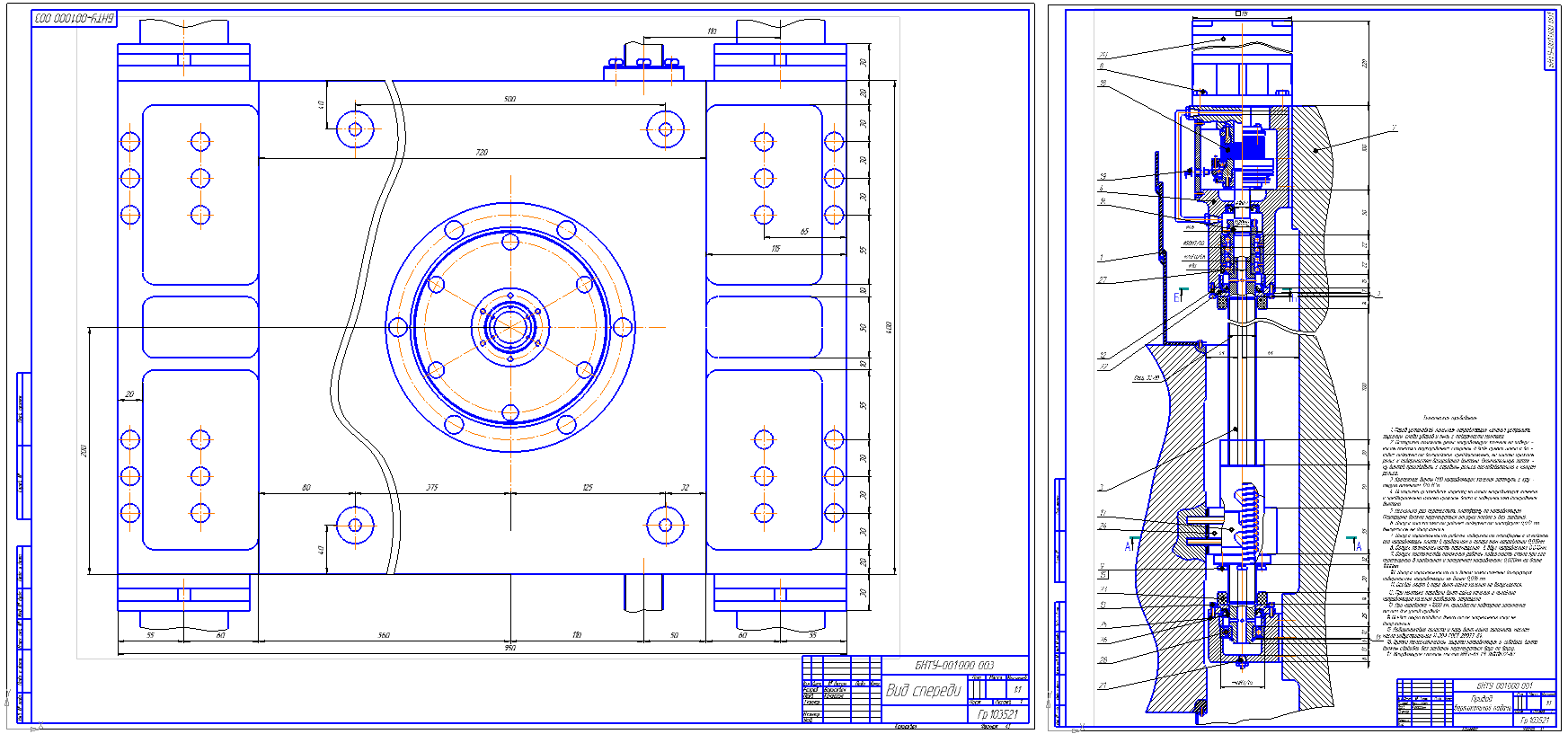

С учётом результатов расчёта уточнена конструкция узла, представленная в графической части проекта.
Оглавление
1 Обшие сведения о многоцелевых станках 5
1.1 Назначение многоцелевых станков 5
1.2 Схемы возможных приводов подачи и их характеристики 5
1.3 Компоновка и структурная схема станка 7
2 Расчет режимов резания 12
3 Расчет параметров шарико-винтовой передачи 15
3.1 Проверка по статической грузоподъемности 17
3.2 Проверка по динамической грузоподъемности 18
4 Расчёт направляющих 19
4.1 Расчет направляющих по статической грузоподъемности 21
4.2 Расчет направляющих по динамической грузоподъемности 22
5 Выбор электродвигателя 23
6 Расчет предохранительно-соединительной муфты поперечного привода 27
Литература 30
Приложение 31
