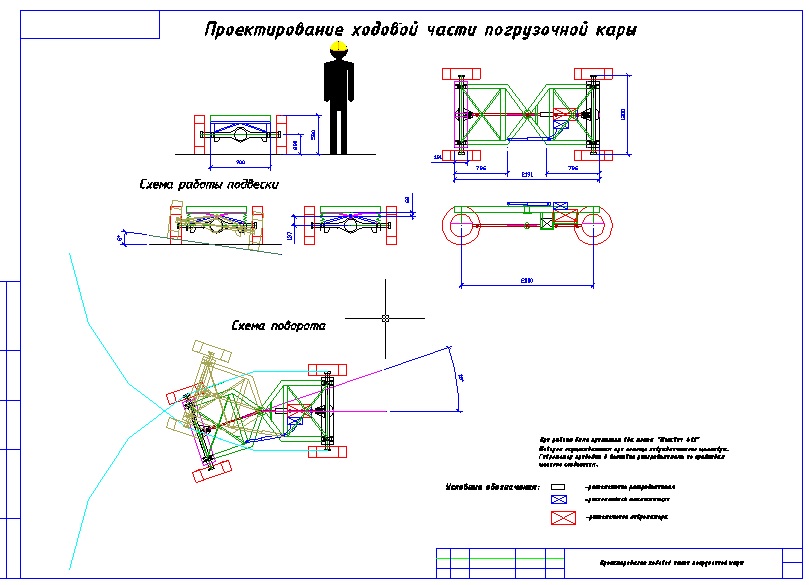

Была поставлена задача из металлолома и имеющихся двух москвичевских мостов сделать погрузчик. Условия которые требовалось удовлетворить: полный привод, поворот, хоть какая-то возможность играния подвески. Было принято сделать поворот переломом рамы, при помощи гидравлического цилиндра. На данном чертеже представлена схема проектируемой мной ходовой части. Могу сказать следующее: погрузчик был собран и испытан 15.01.2015., свои функции он выполняет, берет на себя вес 400-500 кг и уверено перемещает по базе.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Проектирование ходовой части погрузчика (самодельного)
Проектирование ходовой части погрузчика (самодельного)
0
204
1271
0
1
20
Сообщить о проблеме
Автор
Виктор
Марочкин
Дата
31.01.2015
Язык
Русский
Состав
Проектирование ходовой части погрузчика
Софт
AutoCAD 2014
Как открыть?
Содержимое архива
-
Кара.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
APLe
Redok
Комментарии
1
Пользователь
20.07.2017 в 13:37
Ссылка на комменарий 231831
Есть дополнительное фото или еще чертежи?
