3Д модель кабельного барабана ДКБ-П-3-60-10-У1

0
1
75
2
0
3D модель 3Д модель кабельного барабана ДКБ-П-3-60-10-У1

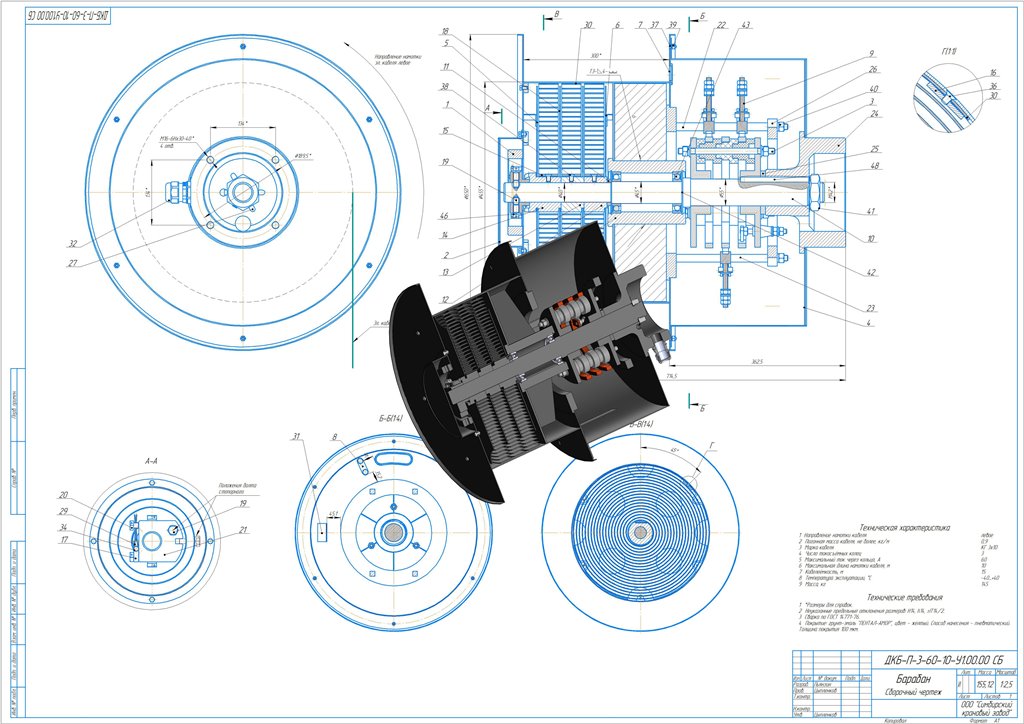

3Д сборочная модель кабельного барабана ДКБ-П-3-60-10-У1 с подробной деталировкой и чертежами.

3D Модели
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Автор
Александр
Дата
12.03.2024
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 19.1 Как открыть?
Содержимое архива
  • ДКБ-П-3-60-10-У1.00.00 СБ - Барабан.a3d
  • ДКБ-П-3-60-10-У1.00.00 СБ - Барабан.cdw
  • ДКБ-П-3-60-10-У1.00.00 СП - Барабан.spw
  • ДКБ-П-3-60-10-У1.00.01 - Вал.cdw
  • ДКБ-П-3-60-10-У1.00.01 - Вал.m3d
  • ДКБ-П-3-60-10-У1.00.02 - Втулка.cdw
  • ДКБ-П-3-60-10-У1.00.02 - Втулка.m3d
  • ДКБ-П-3-60-10-У1.00.03 - Обойма нижняя.cdw
  • ДКБ-П-3-60-10-У1.00.03 - Обойма нижняя.m3d
  • ДКБ-П-3-60-10-У1.00.04 - Обойма средняя.cdw
  • ДКБ-П-3-60-10-У1.00.04 - Обойма средняя.m3d
  • ДКБ-П-3-60-10-У1.00.05 - Обойма верхняя.cdw
  • ДКБ-П-3-60-10-У1.00.05 - Обойма верхняя.m3d
  • ДКБ-П-3-60-10-У1.00.06 - Планка прижимная пружины.cdw
  • ДКБ-П-3-60-10-У1.00.06 - Планка прижимная пружины.m3d
  • ДКБ-П-3-60-10-У1.00.07 - Планка прижимная пружины.cdw
  • ДКБ-П-3-60-10-У1.00.07 - Планка прижимная пружины.m3d
  • ДКБ-П-3-60-10-У1.00.08 - Стопор.cdw
  • ДКБ-П-3-60-10-У1.00.08 - Стопор.m3d
  • ДКБ-П-3-60-10-У1.00.09 - Пластина межпружинная.cdw
  • ДКБ-П-3-60-10-У1.00.09 - Пластина межпружинная.m3d
  • ДКБ-П-3-60-10-У1.00.10 - Болт стопорный.cdw
  • ДКБ-П-3-60-10-У1.00.10 - Болт стопорный.m3d
  • ДКБ-П-3-60-10-У1.00.11 - Болт стопорный.cdw
  • ДКБ-П-3-60-10-У1.00.11 - Болт стопорный.m3d
  • ДКБ-П-3-60-10-У1.00.12 - Тормозная плита.cdw
  • ДКБ-П-3-60-10-У1.00.12 - Тормозная плита.m3d
  • ДКБ-П-3-60-10-У1.00.13 - Шпилька квадратная.cdw
  • ДКБ-П-3-60-10-У1.00.13 - Шпилька квадратная.m3d
  • ДКБ-П-3-60-10-У1.00.14 - Шпилька квадратная.cdw
  • ДКБ-П-3-60-10-У1.00.14 - Шпилька квадратная.m3d
  • ДКБ-П-3-60-10-У1.00.15 - Втулка.cdw
  • ДКБ-П-3-60-10-У1.00.15 - Втулка.m3d
  • ДКБ-П-3-60-10-У1.00.16 - Шайба.cdw
  • ДКБ-П-3-60-10-У1.00.16 - Шайба.m3d
  • ДКБ-П-3-60-10-У1.00.17 - Фланец.cdw
  • ДКБ-П-3-60-10-У1.00.17 - Фланец.m3d
  • ДКБ-П-3-60-10-У1.00.18 - Кольцо стопорное.cdw
  • ДКБ-П-3-60-10-У1.00.18 - Кольцо стопорное.m3d
  • ДКБ-П-3-60-10-У1.00.19 - Обойма.cdw
  • ДКБ-П-3-60-10-У1.00.19 - Обойма.m3d
  • ДКБ-П-3-60-10-У1.00.20 - Пружинка.cdw
  • ДКБ-П-3-60-10-У1.00.20 - Пружинка.m3d
  • ДКБ-П-3-60-10-У1.00.21 - Пружина.cdw
  • ДКБ-П-3-60-10-У1.00.21 - Пружина.m3d
  • ДКБ-П-3-60-10-У1.00.22 - Уголок под клеммник.cdw
  • ДКБ-П-3-60-10-У1.00.22 - Уголок под клеммник.m3d
  • ДКБ-П-3-60-10-У1.01.00 СБ - Фланец левый.a3d
  • ДКБ-П-3-60-10-У1.01.00 СБ - Фланец левый.cdw
  • ДКБ-П-3-60-10-У1.01.00 СП - Фланец левый.spw
  • ДКБ-П-3-60-10-У1.01.01 - Фланец.cdw
  • ДКБ-П-3-60-10-У1.01.01 - Фланец.m3d
  • ДКБ-П-3-60-10-У1.01.02 - Кольцо.cdw
  • ДКБ-П-3-60-10-У1.01.02 - Кольцо.m3d
  • ДКБ-П-3-60-10-У1.01.03 - Обод.cdw
  • ДКБ-П-3-60-10-У1.01.03 - Обод.m3d
  • ДКБ-П-3-60-10-У1.02.00 СБ - Крышка левая.a3d
  • ДКБ-П-3-60-10-У1.02.00 СБ - Крышка левая.cdw
  • ДКБ-П-3-60-10-У1.02.00 СП - Крышка левая.spw
  • ДКБ-П-3-60-10-У1.02.01 - Фланец.cdw
  • ДКБ-П-3-60-10-У1.02.01 - Фланец.m3d
  • ДКБ-П-3-60-10-У1.02.02 - Обод.cdw
  • ДКБ-П-3-60-10-У1.02.02 - Обод.m3d
  • ДКБ-П-3-60-10-У1.02.03 - Круг.cdw
  • ДКБ-П-3-60-10-У1.02.03 - Круг.m3d
  • ДКБ-П-3-60-10-У1.03.00 СБ - Токоприёмник кольцевой.a3d
  • ДКБ-П-3-60-10-У1.03.00 СБ - Токоприёмник кольцевой.cdw
  • ДКБ-П-3-60-10-У1.03.00 СП - Токоприёмник кольцевой.spw
  • ДКБ-П-3-60-10-У1.03.01 - Фланец нижний.cdw
  • ДКБ-П-3-60-10-У1.03.01 - Фланец нижний.m3d
  • ДКБ-П-3-60-10-У1.03.02 - Фланец верхний.cdw
  • ДКБ-П-3-60-10-У1.03.02 - Фланец верхний.m3d
  • ДКБ-П-3-60-10-У1.03.03 - Втулка изолирующая.cdw
  • ДКБ-П-3-60-10-У1.03.03 - Втулка изолирующая.m3d
  • ДКБ-П-3-60-10-У1.03.04 - Втулка изолирующая.cdw
  • ДКБ-П-3-60-10-У1.03.04 - Втулка изолирующая.m3d
  • ДКБ-П-3-60-10-У1.03.05 - Втулка изолирующая.cdw
  • ДКБ-П-3-60-10-У1.03.05 - Втулка изолирующая.m3d
  • ДКБ-П-3-60-10-У1.04.00 СБ - Крышка правая.a3d
  • ДКБ-П-3-60-10-У1.04.00 СБ - Крышка правая.cdw
  • ДКБ-П-3-60-10-У1.04.00 СП - Крышка правая.spw
  • ДКБ-П-3-60-10-У1.04.01 - Фланец.cdw
  • ДКБ-П-3-60-10-У1.04.01 - Фланец.m3d
  • ДКБ-П-3-60-10-У1.04.02 - Обод.cdw
  • ДКБ-П-3-60-10-У1.04.02 - Обод.m3d
  • ДКБ-П-3-60-10-У1.04.03 - Фланец.cdw
  • ДКБ-П-3-60-10-У1.04.03 - Фланец.m3d
  • ДКБ-П-3-60-10-У1.05.00 СБ - Пластина межпружинная верхняя.a3d
  • ДКБ-П-3-60-10-У1.05.00 СБ - Пластина межпружинная верхняя.cdw
  • ДКБ-П-3-60-10-У1.05.00 СП - Пластина межпружинная верхняя.spw
  • ДКБ-П-3-60-10-У1.05.01 - Уголок.cdw
  • ДКБ-П-3-60-10-У1.05.01 - Уголок.m3d
  • ДКБ-П-3-60-10-У1.06.00 СБ - Пластина межпружинная нижняя.a3d
  • ДКБ-П-3-60-10-У1.06.00 СБ - Пластина межпружинная нижняя.cdw
  • ДКБ-П-3-60-10-У1.06.00 СП - Пластина межпружинная нижняя.spw
  • ДКБ-П-3-60-10-У1.06.01 - Уголок.cdw
  • ДКБ-П-3-60-10-У1.06.01 - Уголок.m3d
  • ДКБ-П-3-60-10-У1.07.00 СБ - Корпус.a3d
  • ДКБ-П-3-60-10-У1.07.00 СБ - Корпус.cdw
  • ДКБ-П-3-60-10-У1.07.00 СП - Корпус.spw
  • ДКБ-П-3-60-10-У1.07.01 - Фланец внутренний.cdw
  • ДКБ-П-3-60-10-У1.07.01 - Фланец внутренний.m3d
  • ДКБ-П-3-60-10-У1.07.02 - Кольцо.cdw
  • ДКБ-П-3-60-10-У1.07.02 - Кольцо.m3d
  • ДКБ-П-3-60-10-У1.07.03 - Обод.cdw
  • ДКБ-П-3-60-10-У1.07.03 - Обод.m3d
  • ДКБ-П-3-60-10-У1.07.04 - Ребро.m3d
  • ДКБ-П-3-60-10-У1.07.05 - Фланец внешний.cdw
  • ДКБ-П-3-60-10-У1.07.05 - Фланец внешний.m3d
  • ДКБ-П-3-60-10-У1.07.06 - Обод.cdw
  • ДКБ-П-3-60-10-У1.07.06 - Обод.m3d
  • ДКБ-П-3-60-10-У1.07.07 - Бобышка крепления.cdw
  • ДКБ-П-3-60-10-У1.07.07 - Бобышка крепления.m3d
  • ДКБ-П-3-60-10-У1.07.08 - Усиление под вывод кабеля.cdw
  • ДКБ-П-3-60-10-У1.07.08 - Усиление под вывод кабеля.m3d
  • ДКБ-П-3-60-10-У1.08.00 СБ - Зажим.a3d
  • ДКБ-П-3-60-10-У1.08.00 СБ - Зажим.cdw
  • ДКБ-П-3-60-10-У1.08.00 СП - Зажим.spw
  • ДКБ-П-3-60-10-У1.08.01 - Планка нижняя.cdw
  • ДКБ-П-3-60-10-У1.08.01 - Планка нижняя.m3d
  • ДКБ-П-3-60-10-У1.08.02 - Планка верхняя.cdw
  • ДКБ-П-3-60-10-У1.08.02 - Планка верхняя.m3d
  • ДКБ-П-3-60-10-У1.031.00 СБ - Кольцо контактное.a3d
  • ДКБ-П-3-60-10-У1.031.00 СБ - Кольцо контактное.cdw
  • ДКБ-П-3-60-10-У1.031.00 СП - Кольцо контактное.spw
  • ДКБ-П-3-60-10-У1.031.01 - Кольцо.cdw
  • ДКБ-П-3-60-10-У1.031.01 - Кольцо.m3d
  • ДКБ-П-3-60-10-У1.031.02 - Пластина.cdw
  • ДКБ-П-3-60-10-У1.031.02 - Пластина.m3d
  • Сальник MG 32 диаметр проводника 16-24мм.m3d
  • Щеткодержатель ТКЭ 212,5х40 .m3d
  • Щеткодержатель ТКЭ 212,5х40 в сборе.a3d
  • Электрощетка M1А МГ 12,5x40x4050 К1-3.m3d
