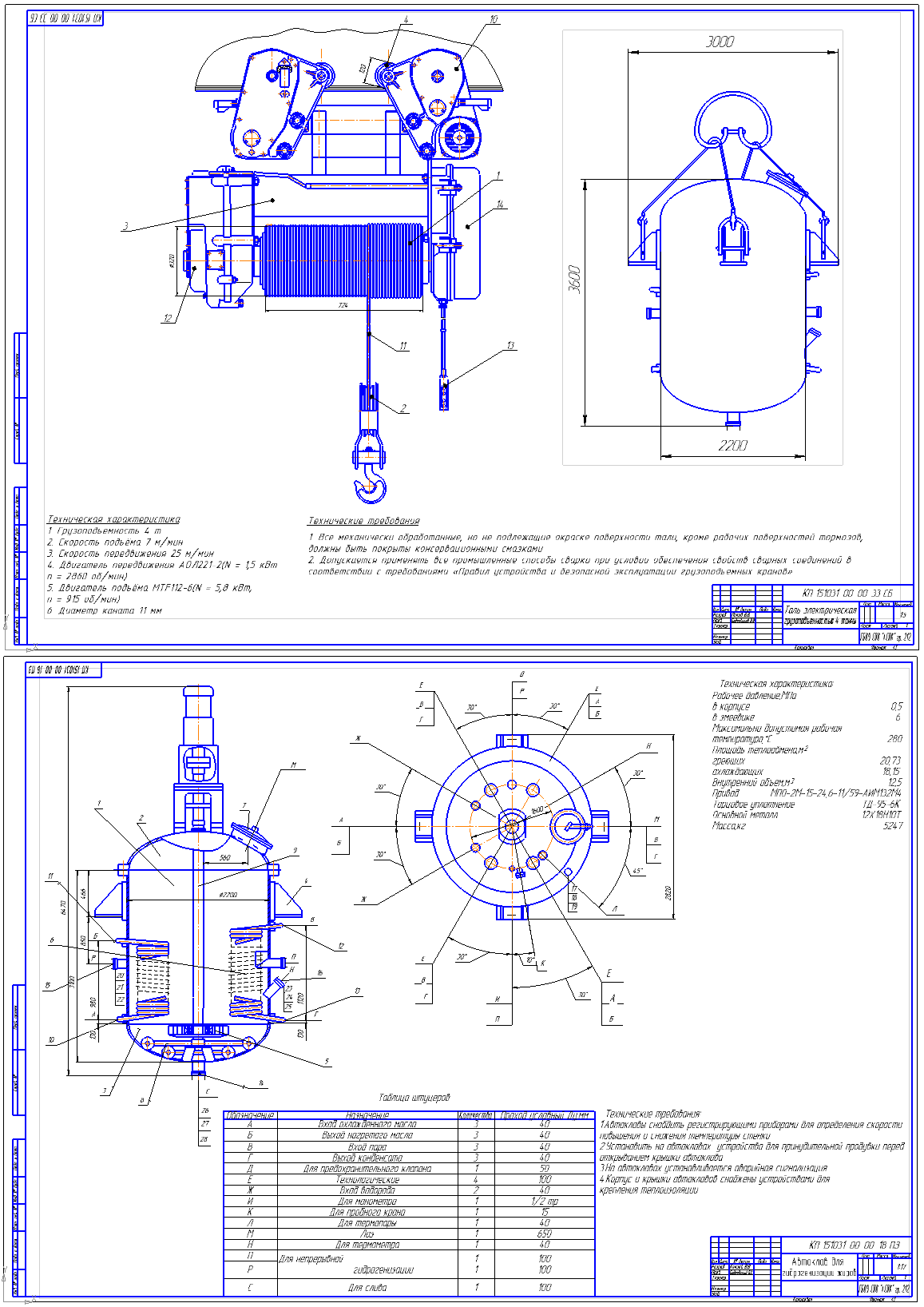

Автоклав для гидрогенизации жиров (монтаж)

Политехнический колледж
Кафедра монтаж оборудования
Курсовой проект монтаж оборудования
Тема Автоклав для гидрогенизации жиров

Техническая характеристика:
Автоклава
Рабочее давление МПа (кгс/см )
в корпусе 05, (5)
в змеевике 6 (60)
Максимально допустимая рабочая температура стенок (_^о)С 280
Площадь теплообмена, м^2
греющих 20,73
охлаждающих 18,15
Внутренний объем, м^3 12,5
Привод МПО-2М-15-24,6-11/59-АИМ132М4
Торцовое уплотнение ТД-95-6К
Основной металл 12Х18Н10Т
Масса кг 5247

Тали
1 - грузоподъемность, т 5,5
2- скорость подъема, м/мин 11
3- скорость передвижения, м/мин 47
4- высота подъема, м 12
5- режим работы Тяжёлый
6- вес приводной тележки, т 0,025
7- вес механизма подъема, т 0,133
8- вес холостой тележки, т 0,022

Целью курсового проекта является определение наиболее целесообразного способа ведения монтажных работ по установке автоклава и выбор путем проведения расчета наиболее подходящей для этих целей электрической тали.

Введение 3
1 Монтаж оборудования 5
2 Расчет электрической тали 7
3 Выбор грузозахватных приспособлений 18
4 Безопасность при монтажных работах 21
5 Выводы 24
Список литературы

Состав: Чертёж Автоклава, Электрической тали, Страповка, Cпецификации, все разделы ПЗ Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:

курсач\Курсовик АВтоклав разделы\3_razdel.docx
курсач\Курсовик АВтоклав разделы\4 раздел.docx
курсач\Курсовик АВтоклав разделы\5 раздел вывод.docx
курсач\Курсовик АВтоклав разделы\Petrov_1_1 монтаж оборудования.docx
курсач\Курсовик АВтоклав разделы\Petrov_1_2_введение.docx
курсач\Курсовик АВтоклав разделы\летиратура2.docx
курсач\Чертежи\Спецификация Автоклав\Авоклав.cdw
курсач\Чертежи\Спецификация Автоклав\продолжение
курсач\Чертежи\Спецификация Автоклав\спецификация автоклава.cdw
курсач\Чертежи\Спецификация Автоклав\Спецификация продолжение.cdw
курсач\Чертежи\Спецификация Тали\Сецификация тали продолжние 3.cdw
курсач\Чертежи\Спецификация Тали\спецификация 1.cdw
курсач\Чертежи\Спецификация Тали\спецификация для тали 2 продолжеие.cdw
курсач\Чертежи\Спецификация Тали\Спецификация тали продолжение 4.cdw
курсач\Чертежи\Чертёж автоклава\верный чертеж.cdw
курсач\Чертежи\Чертёж схема строповки\Skhema_stropovki_KP_000000_00_00_21_2.cdw
курсач\Чертежи\Чертёж электричекой тали\Электрическая таль.cdw
курсач\Чертежи\Спецификация Автоклав
курсач\Чертежи\Спецификация Тали
курсач\Чертежи\Чертёж автоклава
курсач\Чертежи\Чертёж схема строповки
курсач\Чертежи\Чертёж электричекой тали
курсач\Курсовик АВтоклав разделы
курсач\Чертежи
курсач
