Автооператор для обслуживания ванн (компоновка привода без консоли)

Автооператор предназначен для переноса подвесок или барабанов с деталями из ванны ванну при обслуживании гальванической линии по маршруту согласно заложенной программе.

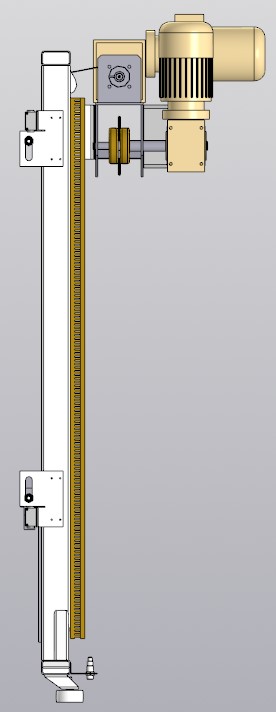

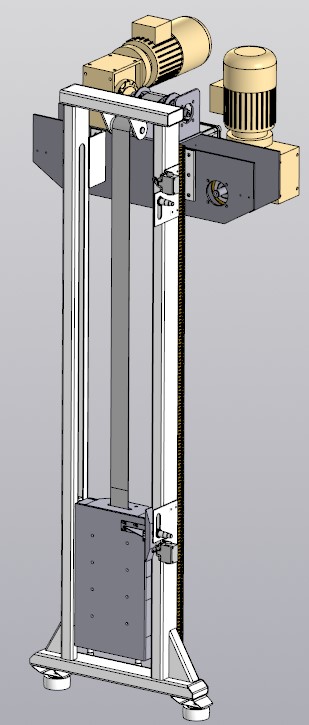

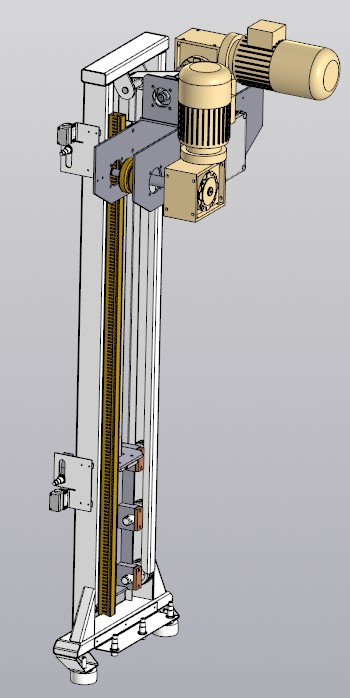

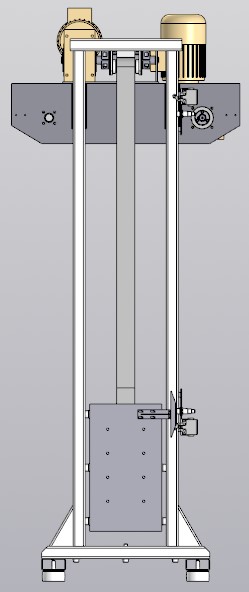

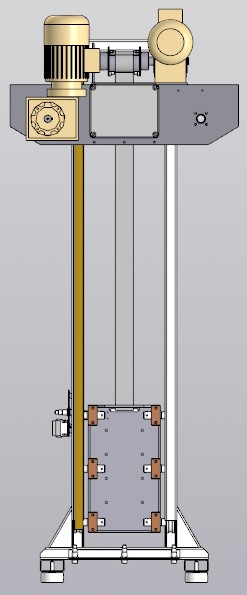

В 3D-модели показана упрощённая компоновка консольного автооператора без детальной проработки и крепежа.
Перемещение автооператора осуществляется по монорельсу эстакады на двух верхних колёсах. Реборда на колесе предотвращает съезд автооператора с рельса. Нижняя часть опирается двумя нижними (не приводными) роликами на нижний монорельс.
Перемещение оператора по монорельсу вдоль линии ванн осуществляется червячным мотор-редуктором типоразмер 63 мм. Подъём вертикальной каретки осуществляется через плоский такелажный ремень шириной 60 мм, который наматывается на барабан так же с помощью червячного мотора-редуктора. Максимальный ход вертикальной каретки 1050мм. В модели так же показано размещение датчиком и выключателей, ограничивающих перемещение вертикальной каретки. Три нижних датчика используются для реализации алгоритма торможения и позиционирования автооператора при движении его вдоль линии. Подобная схема может быть применена для различных подъёмных и перегрузочных механизмов не большой грузоподъёмности до 200 кг.
Габаритные размеры компоновочной схемы автооператора: Ширина 760 х Толщина х 680 х Высота 1900.
В компоновке привода автооператора не показана консоль для захвата подвесок.
