Бак сбора стружки 0,7 куб.м.

150

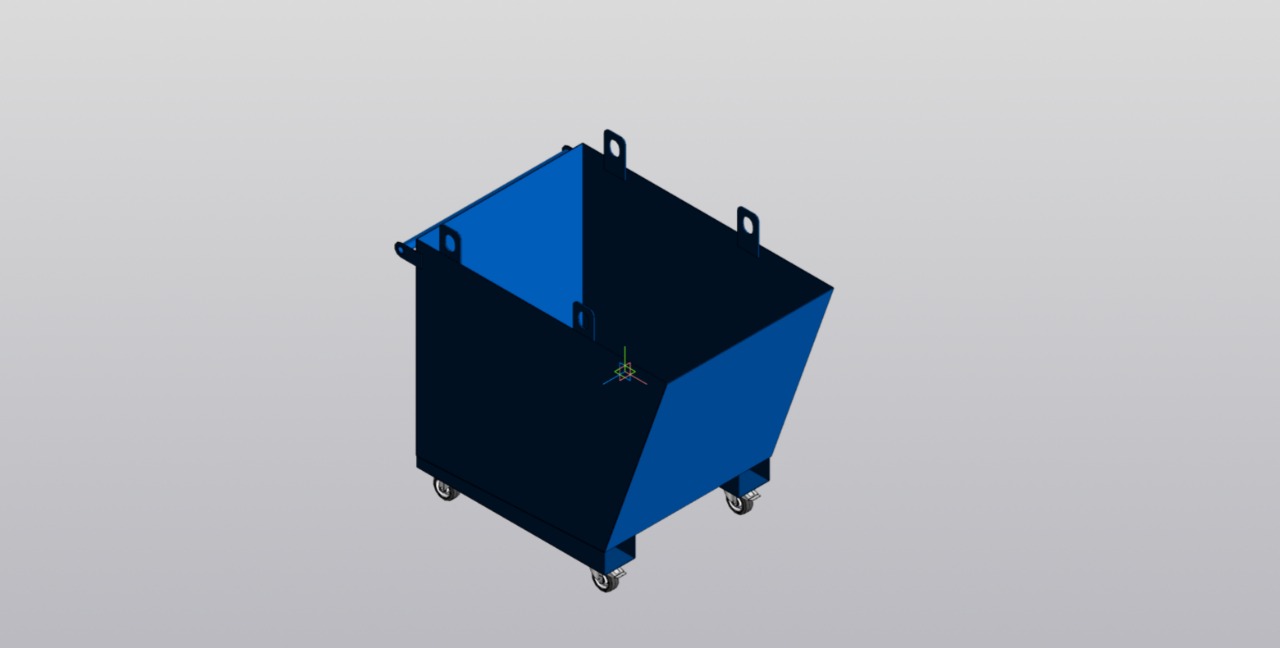

Бак для сбора стружки от металлообрабатывающих станков. Установлена сетка для грубой фильтрации остатков СОЖ перед опорожнением тары. Объем бака 0,7 куб.м.

Бак сбора стружки

Автор

Doc 1584

Дата

11.06.2025

Язык

Русский

Состав

Польный комплект КД, DXF, 3D модели

Софт

КОМПАС-3D 23 Как открыть?

Содержимое архива

Прочее
- Кран шаровый 1дюйм бабочка.m3d
- Опора колесная 100 мм. Поворотное с тормозом .3D-модель компас step
  - 6002-2RS.m3d
  - BPEW 1001 0100.m3d
  - BUS20x15x9x21_B.20x15x9x21.m3d
  - GUMA AB100.m3d
  - hex bolt gradeab_iso_ISO 4014 - M8 x 55 x 22-S.m3d
  - Piasta AB73_AB73 CU.m3d
  - torque nut 06_iso_ISO 7719-M8-S.m3d
  - Tulejka 19x15x21.5.m3d
  - WHAB100.a3d
  - Опора колесная 100 мм. Поворотное с тормозом .3D-модель .jpg
  - Опора колесная 100 мм. Поворотное с тормозом .3D-модель.a3d
  - Опора колесная 100 мм. Поворотное с тормозом .3D-модель.igs
  - Опора колесная 100 мм. Поворотное с тормозом .3D-модель.STEP
ОТ095.01.000 Бак
- ОТ095.01.000 - Бак.spw
- ОТ095.01.000 СБ - Бак.a3d
- ОТ095.01.000 СБ - Бак.cdw
- ОТ095.01.000 СБ - Бак.pdf
- ОТ095.01.000 СП - Бак.pdf
- ОТ095.01.001 - Стенка боковая S3, Ст3, 2шт..dxf
- ОТ095.01.001 - Стенка боковая.cdw
- ОТ095.01.001 - Стенка боковая.pdf
- ОТ095.01.001 Стенка боковая.m3d
- ОТ095.01.002 - Стенка S3, Ст3, 2 шт..dxf
- ОТ095.01.002 - Стенка.cdw
- ОТ095.01.002 - Стенка.m3d
- ОТ095.01.002 - Стенка.pdf
- ОТ095.01.002-01 - Стенка S3, Ст3, 1 шт..dxf
- ОТ095.01.003 - Ухо S3, Ст3, 2 шт..dxf
- ОТ095.01.003 - Ухо S3, Ст3, 2 шт..frw
- ОТ095.01.003 - Ухо.cdw
- ОТ095.01.003 - Ухо.m3d
- ОТ095.01.003 - Ухо.pdf
- ОТ095.01.004 - Труба.m3d
- ОТ095.01.005 - Резьба.cdw
- ОТ095.01.005 - Резьба.m3d
- ОТ095.01.005 - Резьба.pdf
- ОТ095.01.006 - Швеллер S3, Ст3, 2 шт..dxf
- ОТ095.01.006 - Швеллер.cdw
- ОТ095.01.006 - Швеллер.m3d
- ОТ095.01.006 - Швеллер.pdf
- ОТ095.01.007 - Ухо S5, Ст3, 4 шт..dxf
- ОТ095.01.007 - Ухо S5, Ст3, 4 шт..frw
- ОТ095.01.007 - Ухо.cdw
- ОТ095.01.007 - Ухо.m3d
- ОТ095.01.007 - Ухо.pdf
- Сетка 2-2-1,2 ГОСТ 3826-82.m3d
ОТ095.00.000 - Бак сбора стружки.pdf
ОТ095.00.000 - Бак сбора стружки.spw

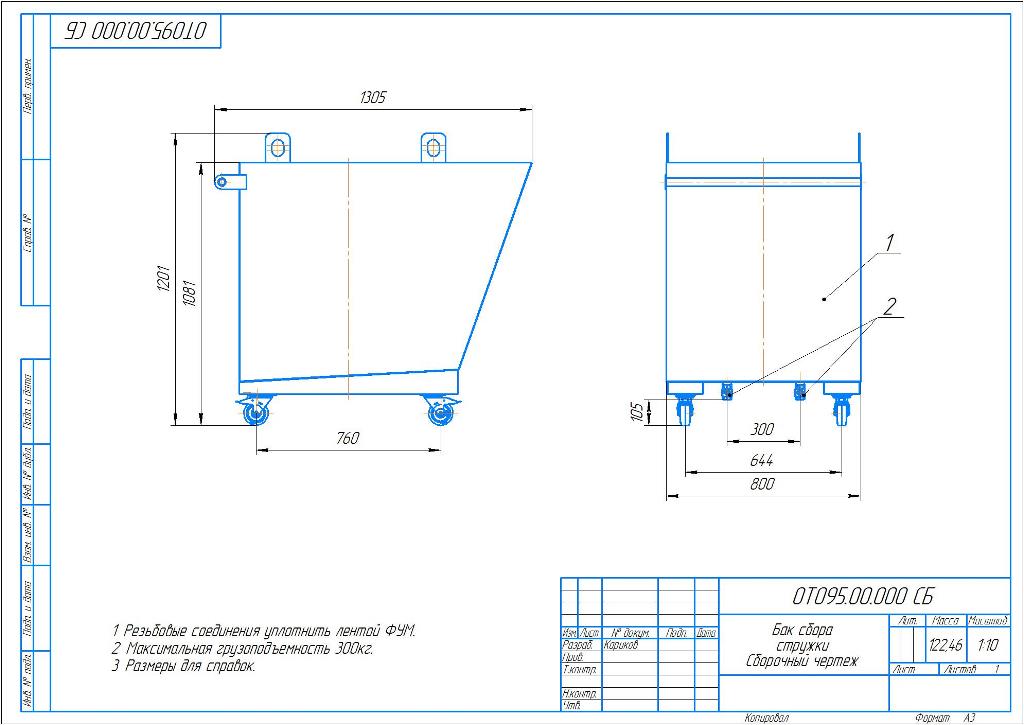

ОТ095.00.000 СБ - Бак сбора стружки.a3d
ОТ095.00.000 СБ - Бак сбора стружки.cdw
ОТ095.00.000 СБ - Бак сбора стружки.jpg
ОТ095.00.000 СБ - Бак сбора стружки.pdf
ОТ095.00.000 СБ - Бак сбора стружки.stp
