Блок-ролик

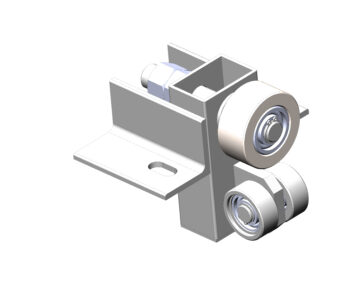

Блок-ролик. Наступило жаркое лето, и я с братом решили сделать блок-ролик для переправы через реку. Цена магазинных начинается от 1000 руб. Мой блок-ролик обошелся мне в 240 руб.: 4 подшипника по 35 руб + 2 планки по 50 руб (вырезали на лазере). Винты инструментальные, гайки и шайбы взял на работе.

Состав: ЗД сборка, блок-ролик

Софт: КОМПАС-3D 16

Файлы:
Контрукция № 1/
Контрукция № 1/Планка нерж 2,0 мм 4 шт.dxf
Контрукция № 1/Сборка.cdw
Контрукция № 1/Снимок.PNG
Контрукция № 1/Ролик.m3d
Контрукция № 1/Планка.m3d
Контрукция № 1/Ролик.cdw
Контрукция № 1/Блок-ролик.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

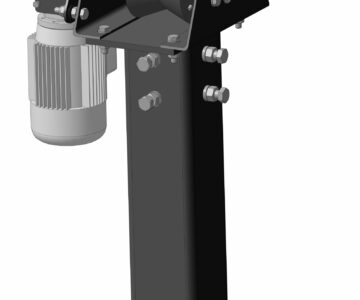

Блок ролик подъемника
Рейтинг: 50
Софт: SolidWorks 2016sp5
Состав: 3D Сборка
0
2
1
455
Блок ролик подъемника

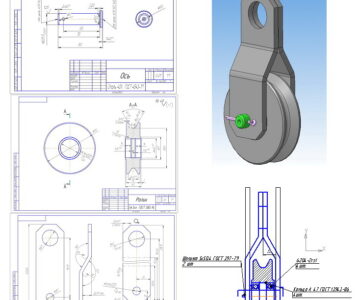

Ролик (блок): 3D-модель + несколько основных чертежей
Рейтинг: 20
Софт: КОМПАС-3D 13 SP1
Состав: 3D-модель (6 деталей в сборке)
0
43
162
4684
Ролик (блок): 3D-модель + несколько основных чертежей

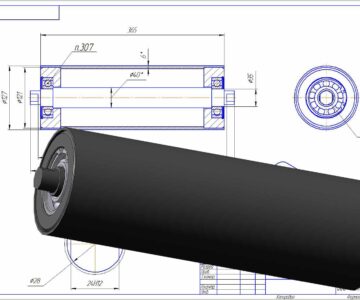

Ролик конвейерный
Рейтинг: 20
Софт: КОМПАС-3D 15,2
Состав: 3D сборка, чертеж ролика.
0
50
207
5579
Ролик конвейерный

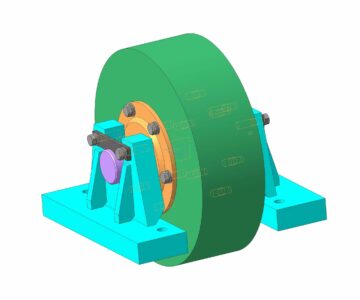

Ролик опорный
