Буфер гидравлический 2 м/с

500

1. Буфер гидравлический энергорассеивающего типа
предназначен для поглощения энергии продольных действующих
на него сил рабочей жидкостью, продавливаемой из одной его
полости в другую через систему дросселирующих отверстий.
2. Номинальная начальная скорость, м/с 2,0
3. Максимальная (+15%) начальная скорость, м/с 2,3
4. Минимальный ход штока, мм 275
5. Диапазон ударной массы, кг 450-4500
6. Максимальная высота (в выдвинутом положении), мм 777,5
7. Минимальная высота, мм 481,3
8. Масса без масла, кг 14,8
9. Объём масла, л 2,2
4. Температура, °С рабочая среды -15...+70

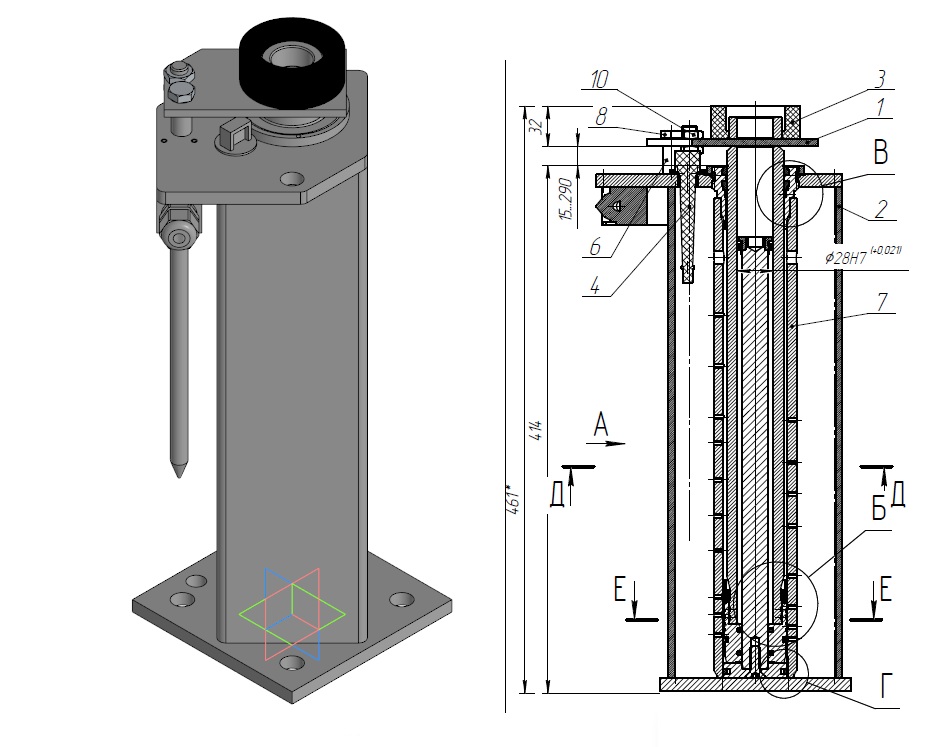

3D Модели Буфер

Автор

Иван Коротков

Дата

02.06.2026

Язык

Русский

Состав

3D Сборка, чертежи согласно списка файлов, Спецификация

Софт

КОМПАС-3D 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- 2.jpg
- 0677А.0.000.000.02 dempfer.m3d
- 0677А.0.000.000.03 щуп.m3d
- 0677А.0.000.000.04 shpilka.m3d
- 0677А.0.000.000.05 Проставка.m3d
- 0677А.0.001.000.01 пробка.m3d
- 0677А.0.001.000.02 кольцо прижимное.m3d
- 0677А.0.001.000.03 поршень центр.m3d
- 0677А.0.001.000.04 polukoltso.m3d
- 0677А.0.001.000.05 кольцо обжимное.m3d
- 0677А.0.001.000.06 поршень.m3d
- 0677А.0.001.001.01 koltso pruzhinnoe.m3d
- 0677А.0.001.001.01 Кольцо пружинное.m3d
- 0677А.0.001.001.02 поршень газовый.m3d
- 0677А.0.001.002.01 Бобышка.m3d
- 0677А.0.001.002.03 Площадка.m3d
- 0677А.0.002.000.02 Площадка нижняя.m3d
- 0677А.0.002.000.03 ploshadka verh.m3d
- 0677А.0.002.000.03 Площадка верхняя.m3d
- 0677А.1.000.000 Гидробуфер в сборе.a3d
- 0677А.1.000.000 Гидробуфер в сборе.stp
- 0677А.1.000.000 Гидробуфер в сборе.x_t
- 0677А.1.000.000.01 гильза.m3d
- 0677А.1.000.000.02 Шпилька.m3d
- 0677А.1.001.000.СБ Поршень в сборе.a3d
- 0677А.1.001.001.01 Шток.m3d
- 0677А.1.001.001.СБ шток в сборе.a3d
- 0677А.1.001.002.01 Цилиндр.m3d
- 0677А.1.001.002.СБ Цилиндр в сборе.a3d
- 0677А.1.002.000.01 Пенал.m3d
- 0677А.1.002.000.СБ Корпус в сборе.a3d
- R14 28x20x3 Economos-SKF.m3d
- R14 50x45x4 Economos-SKF.m3d
- s09e кольцо.m3d
- s09e кольцо 2.m3d
- shtift 8x20 ISO 8750-2007.m3d
- Бобышка _ 0677А.0.001.002.01.cdw
- Бобышка _ 0677А.0.001.002.01.pdf
- Болт М10-6gх40.58.20.019 ГОСТ 7798-70.m3d
- Буфер 2 мс _ 0677А.1.000.000.СБ.cdw
- Буфер 2 мс _ 0677А.1.000.000.СБ.pdf
- Буфер 2.0 мс _ 0677А.1.000.000.СП.pdf
- Буфер 2.0 мс _ 0677А.1.000.000.СП.spw
- Винт ISO 10642-M8x25-10.9.m3d
- Винт М4-6gx30 ГОСТ 11738-84.m3d
- Гайка М12-6Н ГОСТ 15522-70.m3d
- Гильза _ 0677А.1.000.000.01 с доп.cdw
- Гильза _ 0677А.1.000.000.01 с доп.pdf
- Гильза _ 0677А.1.000.000.01.cdw
- Гильза _ 0677А.1.000.000.01.pdf
- Грязесъёмник 2-45 ГОСТ 24811-81.m3d
- Демпфер _ 0677А.0.000.000.02.cdw
- Демпфер _ 0677А.0.000.000.02.pdf
- Кольцо 014-018-25-1-0 ГОСТ 9833-73.m3d
- Кольцо 039-042-19-2-0 ГОСТ 9833-73.m3d
- Кольцо 040-043-19-2-0 ГОСТ 9833-73.m3d
- Кольцо 063-069-36-2-0 ГОСТ 9833-73.m3d
- Кольцо обжимное _ 0677А.0.001.000.05.cdw
- Кольцо обжимное _ 0677А.0.001.000.05.pdf
- Кольцо прижимное _ 0677А.0.001.000.02.cdw
- Кольцо прижимное _ 0677А.0.001.000.02.pdf
- Кольцо пружинное _ 0677А.0.001.001.01.cdw
- Кольцо пружинное _ 0677А.0.001.001.01.pdf
- Концевой выключатель TR236-11Z-U90.m3d
- Корпус в сборе _ 0677А.1.002.000.СБ.cdw
- Корпус в сборе _ 0677А.1.002.000.СБ.pdf
- Корпус в сборе _ 0677а.1.002.000.СП.pdf
- Корпус в сборе _ 0677а.1.002.000.СП.spw
- Пенал _ 0677А.1.002.000.01.cdw
- Пенал _ 0677А.1.002.000.01.pdf
- Площадка _ 0677А.0.001.002.03.cdw
- Площадка _ 0677А.0.001.002.03.pdf
- Площадка верхняя _ 0677А.0.002.000.03.cdw
- Площадка верхняя _ 0677А.0.002.000.03.pdf
- Площадка нижняя _ 0677А.0.002.000.02.cdw
- Площадка нижняя _ 0677А.0.002.000.02.pdf
- Полукольцо направляющее _ 0677А.0.001.000.04 чугун.cdw
- Полукольцо направляющее _ 0677А.0.001.000.04 чугун.pdf
- Полукольцо направляющее _ 0677А.0.001.000.04.cdw
- Полукольцо направляющее _ 0677А.0.001.000.04.pdf
- Поршень _ 0677А.0.001.000.06.cdw
- Поршень _ 0677А.0.001.000.06.pdf
- Поршень в сборе _ 0677А.1.001.000.СБ.cdw
- Поршень в сборе _ 0677А.1.001.000.СБ.pdf
- Поршень в сборе _ 0677А.1.001.000.СП.pdf
- Поршень в сборе _ 0677А.1.001.000.СП.spw
- Поршень газовый _ 0677А.0.001.001.02.cdw
- Поршень газовый _ 0677А.0.001.001.02.pdf
- Поршень центрирующий _ 0677А.0.001.000.03.cdw
- Поршень центрирующий _ 0677А.0.001.000.03.pdf
- Пробка _ 0677А.0.001.000.01.cdw
- Пробка _ 0677А.0.001.000.01.pdf
- Проставка _ 0677А.0.000.000.05.cdw
- Проставка _ 0677А.0.000.000.05.pdf
- Уплотнение E05-2-0-020!3 Элконт.a3d
- Уплотнение E13M-0-0-050-3 Элконт.m3d
- Уплотнение E20-020-025!15 Элконт.m3d
- Уплотнение R14 28x20x3 Economos SKF PUR.m3d
- Уплотнение R14 50x45x4 Economos SKF PUR.m3d
- Уплотнение S09-E Economo SKF 28x20x3 PUR.a3d
- Цилиндр _ 0677А.1.001.002.01.cdw
- Цилиндр _ 0677А.1.001.002.01.pdf
- Цилиндр в сборе _ 0677А.1.001.002.СБ.cdw
- Цилиндр в сборе _ 0677А.1.001.002.СБ.pdf
- Цилиндр в сборе _ 0677А.1.001.002.СП.pdf
- Цилиндр в сборе _ 0677А.1.001.002.СП.spw
- Шпилька _ 0677А.1.000.000.02.cdw
- Шпилька _ 0677А.1.000.000.02.pdf
- Штифт 8х20 ISO 8750-2007.m3d
- Шток _ 0677А.1.001.001.01.cdw
- Шток _ 0677А.1.001.001.01.pdf
- Шток в сборе _ 0677А.1.001.001.СБ.cdw
- Шток в сборе _ 0677А.1.001.001.СБ.pdf
- Шток в сборе _ 0677А.1.001.001.СП.pdf
- Шток в сборе _ 0677А.1.001.001.СП.spw
- Щуп _ 0677А.0.000.000.03.cdw
- Щуп _ 0677А.0.000.000.03.pdf
