Чертежи лебедка ручная

Ручная лебедка предназначена для подъема или перемещения груза.
Техническая характеристика:
1. Диаметр барабана, мм 400
2. Канатоемкость барабана, м 60
3. Диаметр каната, мм 10
4. Габаритные размеры лебедки, мм 500х690х622
5. Масса лебедки без каната, кг 135,2

Состав: Сборочный чертеж, Деталировка, Спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:
Лебедка ручная\Л-1.00.000 Лебедка ручная.spw

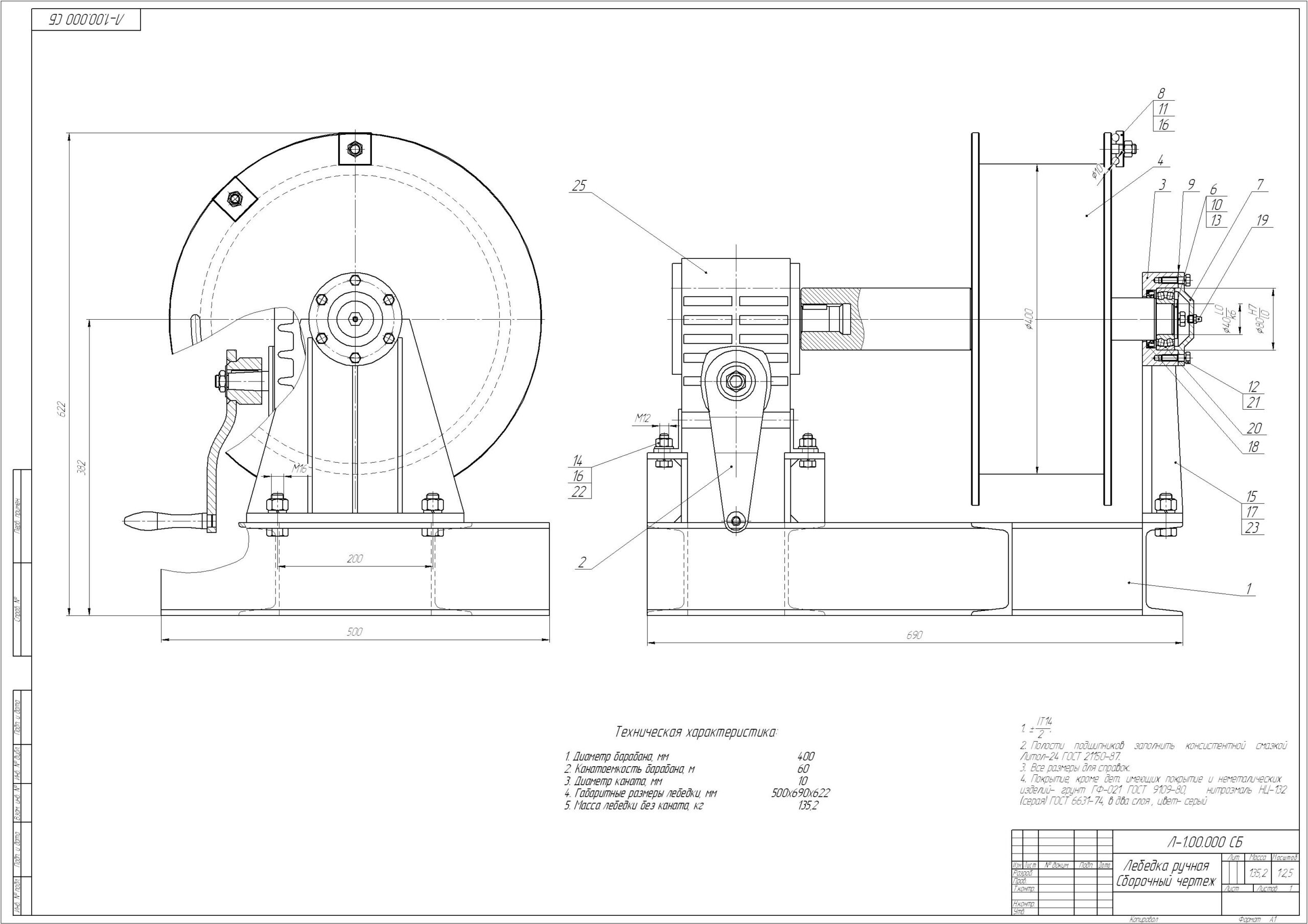

Лебедка ручная\Л-1.00.000 СБ
Лебедка ручная\Л-1.00.002 Шайба торцевая.cdw
Лебедка ручная\Л-1.00.003 Крышка глухая.cdw
Лебедка ручная\Л-1.00.004 Планка прижимная.cdw
Лебедка ручная\Л-1.00.005 Прокладка.cdw
Лебедка ручная\Л-1.00.006 Шайба стопорная.cdw
Лебедка ручная\Л-1.00.007 Шпилька М12.cdw
Лебедка ручная\Л-1.01.000 СБ
Лебедка ручная\Л-1.01.001 Ребро.cdw
Лебедка ручная\Л-1.01.007 Поперечина.cdw
Лебедка ручная\Л-1.02.000 СБ
Лебедка ручная\Л-1.02.001 Втулка.cdw
Лебедка ручная\Л-1.02.002 Рычаг.cdw
Лебедка ручная\Л-1.02.003 Ручка.cdw
Лебедка ручная\Л-1.03.000 СБ Опора подшипниковая.cdw
Лебедка ручная\Л-1.03.001 Опора.cdw
Лебедка ручная\Л-1.03.002 Стойка.cdw
Лебедка ручная\Л-1.03.003 Основание.cdw
Лебедка ручная\Л-1.03.004 Ребро.cdw
Лебедка ручная\Л-1.03.005 Ребро.cdw
Лебедка ручная\Л-1.04.000 СБ
Лебедка ручная\Л-1.04.001 Обечайка.cdw
Лебедка ручная\Л-1.04.002 Диск левый.cdw
Лебедка ручная\Л-1.04.003 Диск правый.cdw
Лебедка ручная\Л-1.4.004 Ось.cdw
Лебедка ручная
