Центратор для сборки и прихватки трубных образцов

Центратор предназначен для точного позиционирования и соосной сборки двух трубных образцов при проведении практических занятий, сварочных тренировок и аттестационных работ в учебных заведениях, учебных комбинатах и аттестационных центрах.

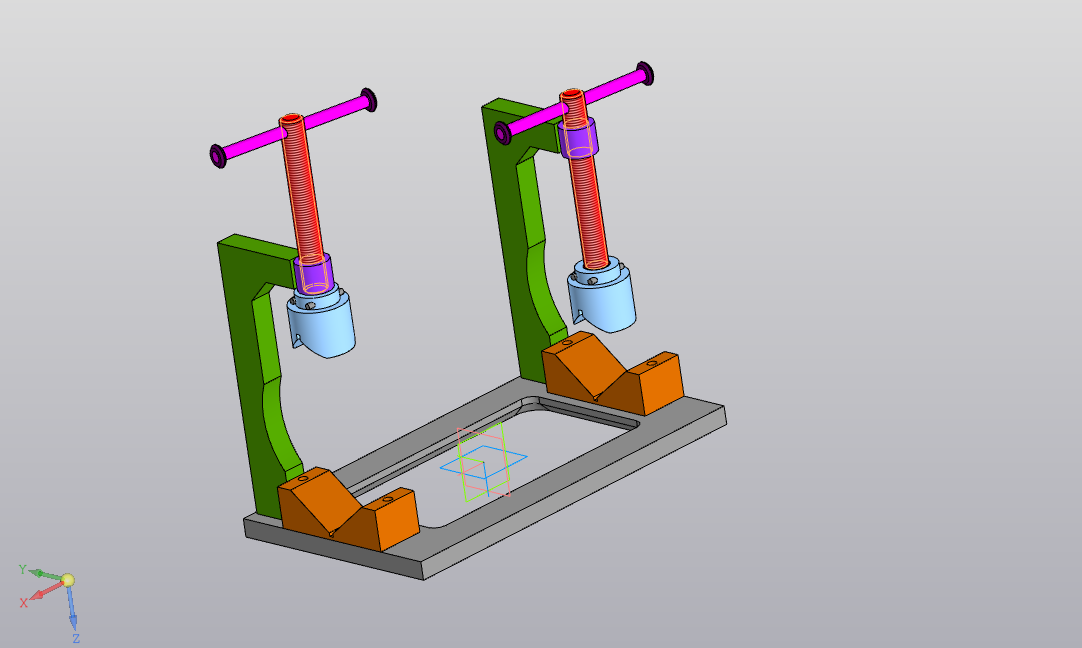

Конструкция позволяет одновременно зафиксировать два образца труб раздельными винтовыми зажимами. Каждый образец устанавливается на соответствующую призму и зажимается индивидуально. Призмы расположены на одной оси, благодаря чему после зажатия обе трубы автоматически занимают соосное положение, что значительно упрощает подготовку соединения под сварку.

Предусмотрен диапазон центрования труб от Ø57 до Ø133 мм включительно, что позволяет использовать приспособление для работы с образцами различных типоразмеров без применения дополнительных переходных элементов.

Особенностью конструкции является возможность выполнить прихватку деталей непосредственно при установленном в центраторе положении. При этом после выполнения прихваток образцы могут быть извлечены из приспособления и дальнейшая сварка выполняется уже вне центратора.

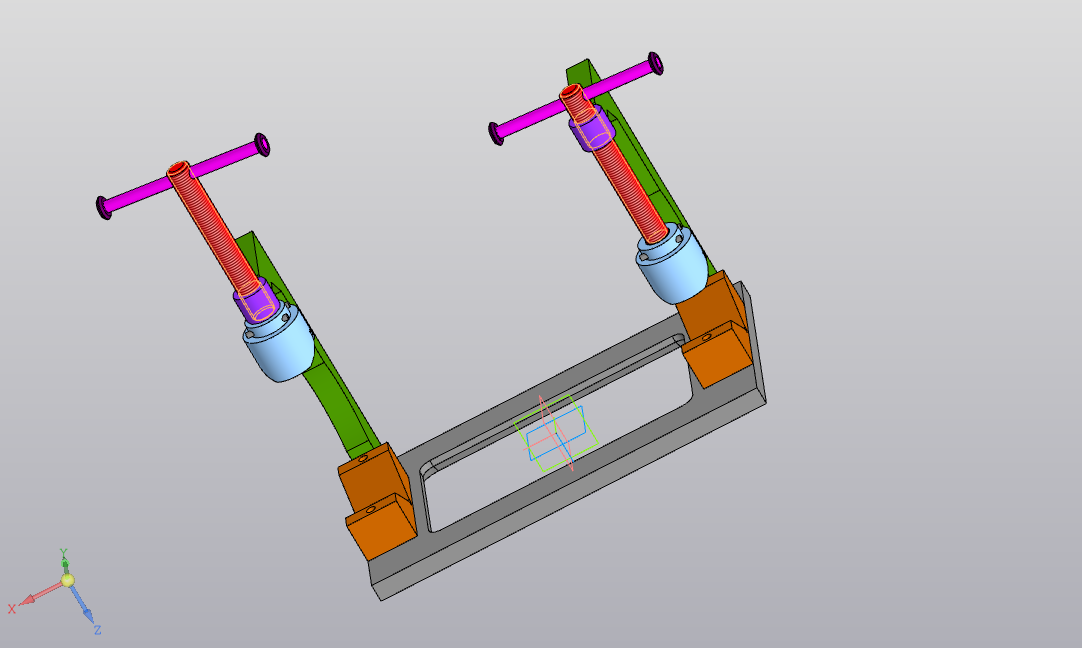

Для удобства работы сварщика в основании предусмотрено большое технологическое окно, обеспечивающее свободный доступ к зоне соединения снизу. Дополнительный доступ к месту прихватки обеспечивается с верхней и боковых сторон конструкции. Благодаря этому приспособление можно использовать при выполнении прихваток различными способами сварки, включая аргонодуговую сварку, полуавтоматическую сварку и ручную дуговую сварку покрытым электродом.

Винтовые зажимы обеспечивают простую и понятную фиксацию образцов, а раздельная регулировка каждого из них позволяет быстро установить трубы перед началом работы.

По сути, это получается учебно-сварочный центратор именно для подготовки стыковых соединений трубных образцов: выставил два образца, зажал двумя винтами - и уже получаемь правильную соосность, после чего можно спокойно выполнить прихватки.
