Домкрат гидравлический телескопический г/п 10 т

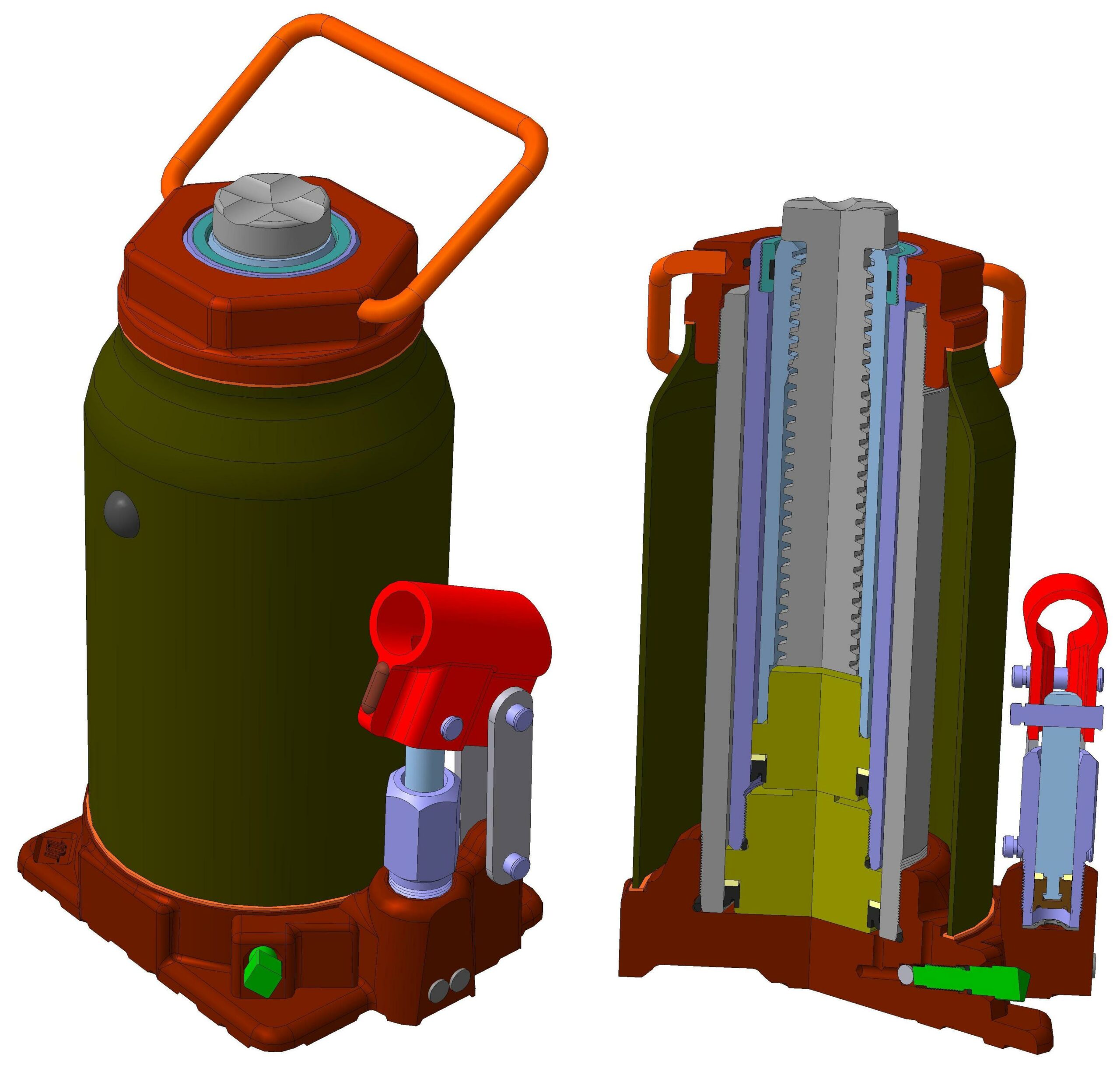

Подробная 3D-модель домкрата гидравлического телескопического (бутылочного) грузоподъёмностью 10 т. Домкрат предназначен для подъёма грузового автомобиля, либо автобуса для обеспечения возможности установки запасного колеса, а также для проведения других работ при ремонте и техническом обслуживании. Может использоваться для комплектации им различных транспортных средств в качестве принадлежностей комплекта ЗИП (запасные инструменты и принадлежности). Технические характеристики: высота подхвата над полом - 255 мм; ход плунжеров - 310 мм; ход винта - 85 мм; количество рабочих плунжеров - 2 шт.

Состав: 3D Сборка подробная (учтены все детали) Язык документа

Софт: КОМПАС-3D 16.1.8

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Домкрат гидравлический телескопический г/п 10 т

111.3913023-01 Заглушка.m3d
500А-3913102 Шток запорный.m3d
530-3913076 Подкладка манжеты нагнетательного плунжера.m3d
5335-3913070СБ Плунжер нагнетательный в сборе.a3d
6919-9005 Вороток.m3d
Винт с головкой.m3d
ДГ12.3913024 Ручка.m3d
ДГ12.3913050-01 Цилиндр нагнетательного плунжера.m3d
ДГ12.3913054СБ Рычаг с плунжером нагнетательным в сборе.a3d
ДГ12.3913062 Палец с канавкой.m3d
ДГ12.3913064 Шайба.m3d
ДГ12.3913072 Плунжер нагнетательный.m3d
ДГ12.3913080-1 Манжета.m3d
ДГ12.3913104 Пробка заливного отверстия.m3d
ДГ12.3913533 Прокладка.m3d
ДГ25.3913056 Рычаг.m3d
Кольцо.m3d
Кольцо 006-009-19-2-2.m3d
Кольцо 042-046-25-2-2.m3d
Кольцо 054-058-25-2-2.m3d
Кольцо 070-075-30-2-2.m3d
Кольцо плунжера.m3d
Корпус.m3d
Крышка.m3d
Манжета 42х32 ГОСТ 14896-84.m3d
Манжета 56х46 ГОСТ 14896-84.m3d
Манжета большая.m3d
Манжета малая.m3d
Направляющая большая.m3d
Направляющая малая.m3d
Основание.m3d
Плунжер большой.m3d
Плунжер большой в сборе.a3d
Плунжер малый.m3d
Подкладка манжеты большая.m3d
Подкладка манжеты малая.m3d
ப ().m3d
Прокладка нижняя
Сборка ДГ10.a3d
УЛИГ.483233.075 Стойка.m3d
Цилиндр.m3d
Шарик 5,556-40.m3d
Шарик 6,35-40.m3d
