Двухстоечный подъемник

ВГМХА им. Н. В. Верещагина
Кафедра графики и технической механики
Курсовой проект по дисциплине "Подъемно-транспортные машины"
На тему: "Подъемник двухстоечный"
Вологда-Молочное 2010

Исходные данные
Грузоподъемность 4 т
Высота подъёма груза 2 м
Время подъема 30с
Скорость подъёма груза 0,06 м/с

Содержание.
Введение ………………………………………………………………………… …3
Исходные данные ……………………………………………………4
1. Расчет передачи на износостойкость и проверка винта на прочность и устойчивость………………………………5
2. Расчет зубчатой передачи …………………………………………………… 8
3. Выбор и проверка шпоночных соединений ……………………………13
4. Подбор и проверка подшипников ……………………………………14
Список литературы …………………………………………………………15

Подъемник двухстоечный ПС3 предназначен для подъёма автомобилей собственной массой до 4000кг на максимальную высоту не более 2000 мм над уровнем пола при выполнении ремонтных работ.
Подъемник рассчитан на эксплуатацию внутри производственных помещений с температурой окружающей среды от +1ºС до +35ºС при относительной влажности воздуха не выше 80% при температуре +25ºС и соответствует исполнению УХЛ, категории размещения 4 по ГОСТ 15150-69.
Целью курсовой работы является получение навыков по разработке комплекта узлов электромеханического двухстоечного подъемника.

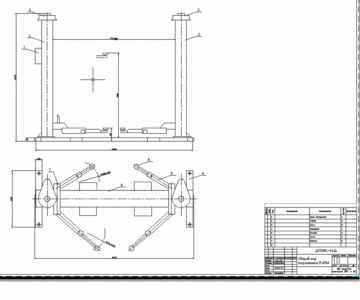

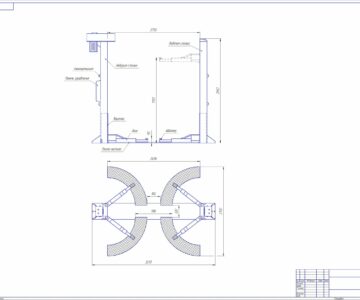

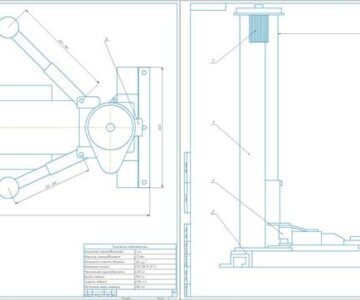

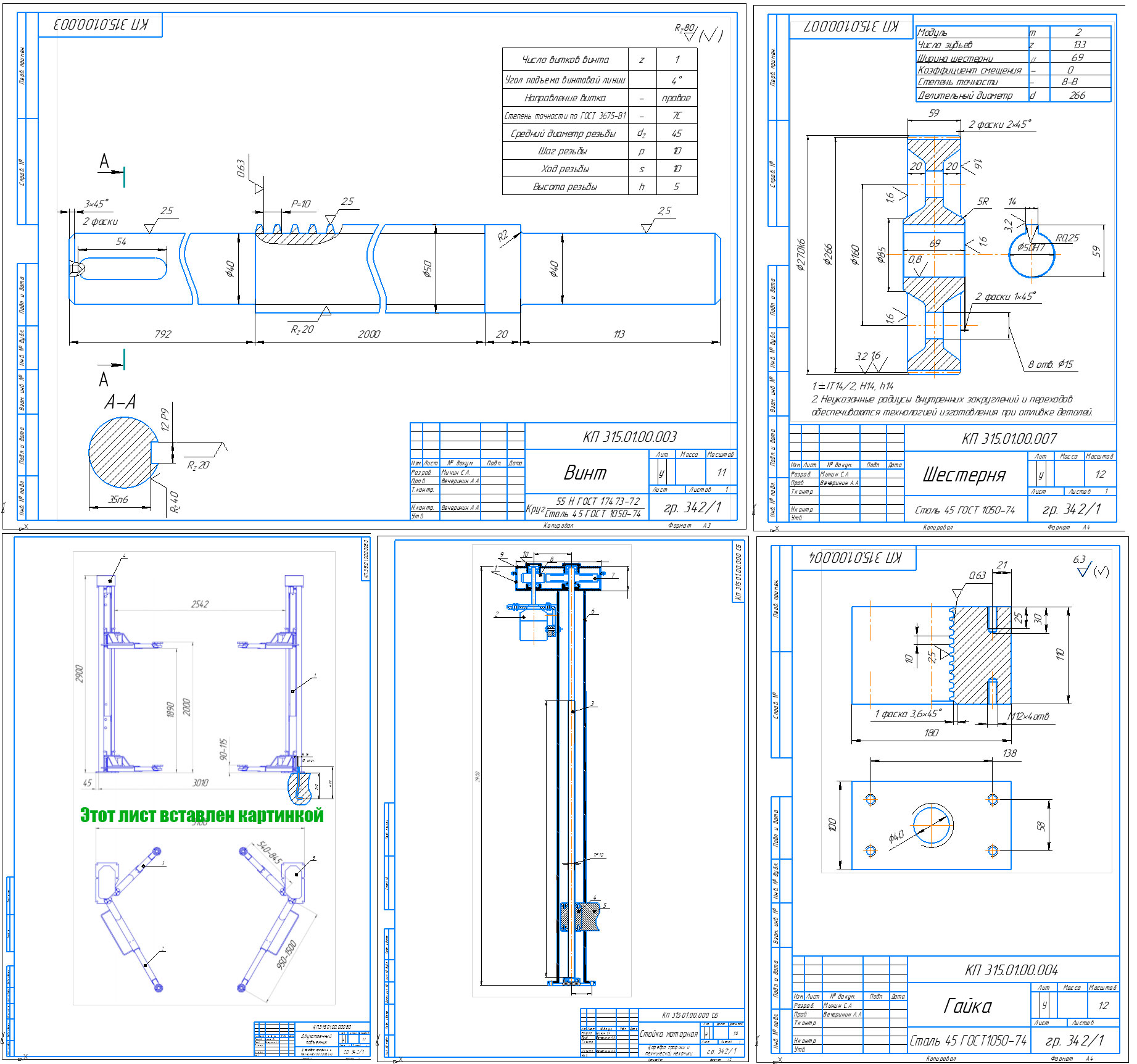

Состав: Подъемник (ВО вставлена картинка), Стойка моторная(СБ), Деталировка(винт, гайка, шестерня), Спецификация. Язык документа

Софт: КОМПАС-3D 15

Файлы:
Шестерня.cdw
Записка моя.docx
Гайка.cdw
Сборка спецификация.spw
Спецификация общий вид подъемника.spw
Стойка моторная.cdw
Общий вид.cdw
Винт.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Андрей
Дата: 2015-04-05
Просмотры: 3140
3 комментария
    1

    Внимание, общий вид картинкой, не чертежем.
