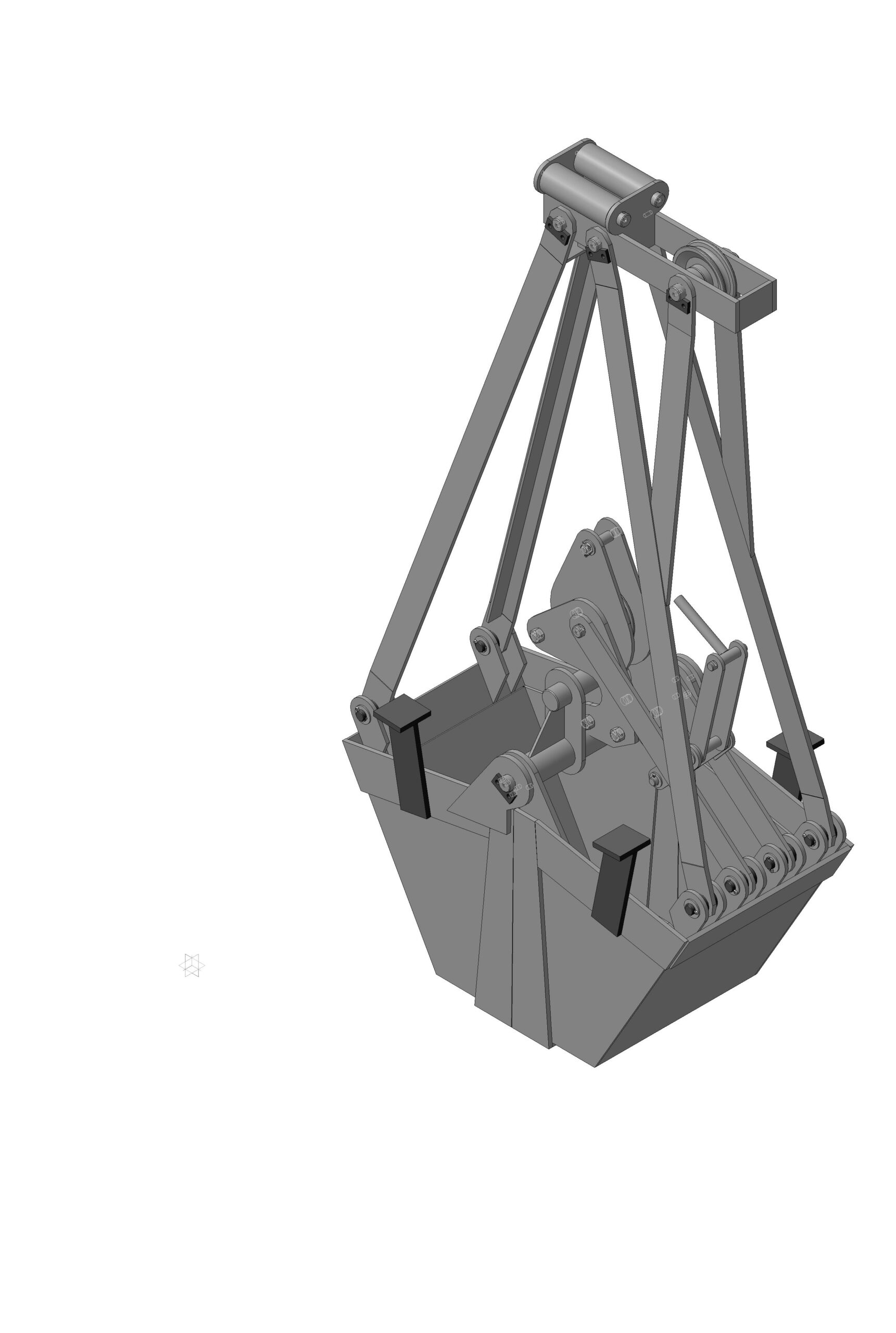

Грейфер одноканатный грузоподъёмность 1т. для перемещения сыпучих материалов. Габариты 2000*1350*780мм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Грейфер одноканатный
Грейфер одноканатный
0
391
11781
9
7
300
Сообщить о проблеме
Автор
Дмитрий
Тужилов
Дата
23.12.2014
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 13
Как открыть?
Отзывов пока нет
Содержимое архива
-
Новая папка
-
Н1.2187.01.05 - Накладка нижняя.m3d
-
Н1.2187.03.01 - Втулка.m3d
-
Н1.2187.06.10 - Ось.m3d
-
Н1.2187.09.05 - Ось.m3d
-
Тяга Н1.2187.08.00-01.a3d
-
Н1.2187.06.12 - Крышка.m3d
-
Н1.2187.03.06 - Гильза.M3D
-
Н1.2187.06.02 - Щека.m3d
-
Н1.2187.01.03 - Стенка нижняя.m3d
-
Н1.2187.07.00 - Блок подвижный.a3d
-
Н1.2187.04.03 - Ребро.m3d
-
Н1.2187.04.06 - Втулка.m3d
-
Ось _ Н1.2187.09.08.m3d
-
Н1.2187.01.07 - Накладка верхняя.m3d
-
Н1.2187.06.15 - Ось.m3d
-
Н1.2187.06.00 - Система блоков.a3d
-
Н1.2187.07.02 - Ось.m3d
-
Н1.2187.08.02 - Проушина.m3d
-
Н1.2187.01.00 - Челюсть левая.a3d
-
Н1.2187.09.03 - Звено.m3d
-
Н1.2187.01.01 - Стенка торцевая.m3d
-
Н1.2187.02.00 - Челюсть правая.a3d
-
Н1.2187.04.04 - Ребро.m3d
-
Н1.2187.06.18 - Втулка.m3d
-
Н1.2187.00.00 - Грейфер одноканатный - копия.a3d
-
Н1.2187.06.01 - Щека.m3d
-
Н1.2187.06.17 - Гильза.m3d
-
Н1.2187.04.05 - Втулка.m3d
-
Н1.2187.06.09 - Ограничитель.m3d
-
Н1.2187.08.00 - Тяга.a3d
-
Н1.2187.07.05 - Ось.m3d
-
Упор Н1.2187.09.10.m3d
-
Н1.2187.06.19 - Втулка.m3d
-
Н1.2187.03.03 - Тяга.m3d
-
Н1.2187.09.06 - Ось.m3d
-
Н1.2187.06.16 - Блок.m3d
-
Н1.2187.06.14 - Ось.m3d
-
Н1.2187.06.11 - Гильза.m3d
-
Н1.2187.05.00-01 - Тяга.a3d
-
Н1.2187.07.03 - Ось.m3d
-
Н1.2187.03.00 - Тяга челюстей.a3d
-
Н1.2187.06.08 - Ось.m3d
-
Н1.2187.04.00 - Тяга.a3d
-
Н1.2187.06.06 - Ролик желобчатый.m3d
-
Н1.2187.00.01 - Тяга.m3d
-
Н1.2187.03.04 - Ось челюстей.m3d
-
Н1.2187.09.04 - Ось.m3d
-
Н1.2187.06.07 - Втулка.m3d
-
Н1.2187.04.01 - Тяга.m3d
-
Н1.2187.00.00 - Грейфер одноканатный.a3d
-
Н1.2187.06.05 - Втулка.m3d
-
Н1.2187.05.02 - Тяга.m3d
-
Н1.2197.09.02 - Звено.m3d
-
Н1.2187.03.05 - Косынка.m3d
-
Н1.2187.06.13 - Втулка.m3d
-
Н1.2187.01.08 - Щека.m3d
-
Тяга рычага.a3d
-
Оседержатель _ Н1.2187.09.09.m3d
-
Н1.2187.09.01 - Рычаг.m3d
-
Н1.2187.09.07 - Ручка.m3d
-
Н1.2187.01.04 - Накладка торцевая.m3d
-
Н1.2187.01.02 - Стенка боковая.m3d
-
Н1.2187.06.03 - Ребро.m3d
-
Н1.2187.03.02 - Щека.m3d
-
Н1.2187.05.00 - Тяга.a3d
-
Н1.2187.07.01.m3d
-
Н1.2187.01.06 - Накладка торцевая.m3d
-
Н1.2187.04.02 - Ребро.m3d
-
Н1.2187.09.00 - Рычаг.a3d
-
Н1.2187.07.04 - Фиксатор.m3d
-
Н1.2187.05.02-01 - Тяга.m3d
-
Н1.2187.01.09 - Проушина.m3d
-
Н1.2187.05.01 - Тяга.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Отзывов пока нет
Чтобы задать вопрос, необходимо войти
а то что под картинкой список чертежей ( упор, щека , ось , фиксатори т.д) эти чертежи есть?
то что под картинкой, это список файлов. т.е. любая 3 д сборка состоит из 3д подсборок и отдельных деталей. а чтобы с этих 3д деталей и сборки получить обычные чертежи нужно хорошо знать компас и иметь время. Еще раз повторяю привычных чертежей для изготовления с размерами в архиве нет
Здравствуйте, а там деталировка есть? и насколько детали "образмерены" если есть.
это обычная 3д сборка. без чертежей
Вы не могли бы отправить мой вопрос автору модели?
Автор Вам ответил выше, см. 2018-06-01 в 11:09
Я имею ввиду чертеж общего вида.
Общую сборку грейфера.
Я не совсем понимаю чего Вам не хватает в этой сборке?
Грейфер (нем. Greifer, от greifen — xватать) — грузозахватное приспособление грузоподъёмных кранов, погрузчиков и монорельсовых тележек для сыпучих материалов, скрапа и стружки, крупнокусковых каменных и волокнистых материалов и т.п.
Добрый день. Не могли бы Вы общую сборку выложить, уж больно интересна кинематика данного грейфера.
Здравствуйте Евгений! К сожалению этот, как и многие, проект остался на рабочем компе моего прошлого места работы. Если вы скачали модель, то там понятен принцип работы захвата. В двух словах: для того чтобы раскрыть нужно потянуть за рычаг опущенный на поверхность грейфер и выполнить его подъем, закрывается он аналогично- опускаем на поверхность, приводим рычаг в исходное положение и поднимаем, под своим весом челюсти захвата смыкаются и происходит забор чего вы там желаете. Хотелось бы добавить что в данном исполнении тяжелые материалы типа песка и щебня захватить не получится, т.к. не хватает усилия, но если покумекаете то можете создать что то и по интересней. Удачи Вам в работе!
Общую сборку чего?
Не стоит он 300 очей, и это рабочая модель или в производство не запускали? Если рабочая, то как часто изнашиваются втулки под блоками, не понятно почему нет подшипников
Модель рабочая, фоток не делал но если уж очень нужно, то могу.. Проект выполнялся для забора цементной жижи из резервуара, было ограничение по высоте подъема и габаритам, кое какие доработки производились в процессе сборки и первых испытаний, ну когда соберете сами поймете где что нужно... Подшипники не закладывались т.к. в них нет необходимости...
А по поводу стоимости, ну тут смотря с какой стороны подойти, если хочется на халяву и модель и КД то конечно дорого, а вот если учесть что это единственный ОДНОКАНАТНЫЙ грейфер доступный для скачивания то я думаю это даже дешево. Я построил, работает как и планировалось, выложил не для того чтоб его серийно производили в коммерческих целях, а для помощи коллегам в создании своего проекта... Если у Вас есть вопросы можете писать в личку...
