Кабина для подъема людей

100

Кабина для подъема людей г/п 1,5 т. 2,5х1,5м
Сборка 274 детали, твердотельное моделирование
Масштаб 1:1 (мм)

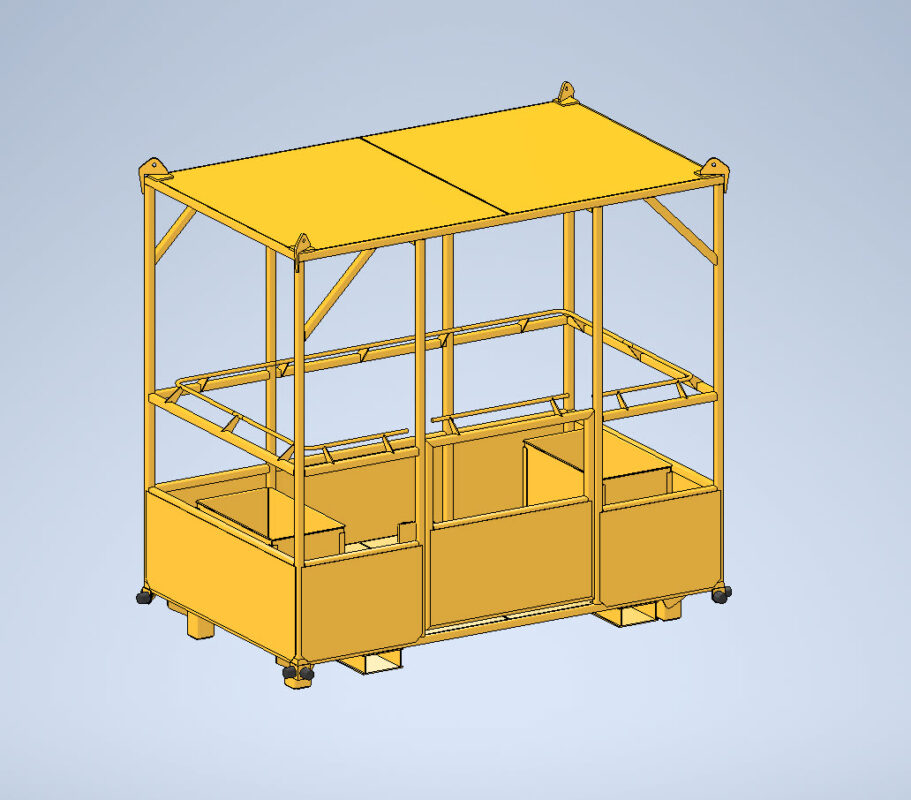

3D Модели Q=1.5т грузоподъём кабина подъема людей

Автор

Степан Баранов

Дата

07.10.2024

Язык

Русский

Состав

3D модель с историей построения

Софт

Inventor 2024.2.1 Как открыть?

Содержимое архива

Workspaces
- Рабочее пространство
  - L732 Люлька РН Комсомольский
    - L732 Модель
      - DIN 127 - A 10 к.п. 8.8.ipt
      - DIN 127 - A 12 к.п. 8.8.ipt
      - L732 СБ.iam
      - Болт M10х30 ГОСТ 7798-70.ipt
      - Болт M12-6g×60 ГОСТ 7798-70.ipt
      - Буфер К50.ipt
      - Гайка M10 к.п. 8.8 - ГОСТ 5915-70.ipt
      - Гайка M12 к.п. 8.8 - ГОСТ 5915-70.ipt
      - Гайка M16-6H ГОСТ 5915-70.ipt
      - Держатель поручня.ipt
      - Дно подвильника.ipt
      - Загл. опоры.ipt
      - Калитка.iam
      - Канат.ipt
      - Корыто ящика.ipt
      - Настил верх.ipt
      - Настил низ.ipt
      - Нащельник.ipt
      - Петля К 20х140.ipt
      - Подкрепление опоры.ipt
      - Получень 1.ipt
      - Поручень 2.ipt
      - Поручень 3.ipt
      - Поручень 4.ipt
      - Рама насыщение СВ.iam
      - Рама СВ.iam
      - Рым безопасности.ipt
      - Рым верхний.ipt
      - Скелет рамы.ipt
      - Стенка подвильника.ipt
      - Стенка1.ipt
      - Стенка2.ipt
      - Стенка3.ipt
      - СтенкаК.ipt
      - Торцевая стенка.ipt
      - Труба 40x40x2 001.ipt
      - Труба 40x40x2 008.ipt
      - Труба 40x40x2 009.ipt
      - Труба 40x40x2 010.ipt
      - Труба ПР 40x25x2 003.ipt
      - Труба ПР 40x25x2 004.ipt
      - Труба ПР 40x25x2 005.ipt
      - Труба ПР 40x25x2 006.ipt
      - Угол 32х4 001.ipt
      - Угол 32х4 002.ipt
      - Угол 32х4 011.ipt
      - Угол 75х5 012.ipt
      - Фунд. опоры.ipt
      - Фунд. рыма.ipt
      - Шайба 16 ГОСТ 9649-78.ipt
      - Щеколда (75)140мм.ipt
      - Ящ-И.iam
      - Рама СВ

        Каркас

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237261553.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237359614.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237359647.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237359680.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237359817.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237359851.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237359888.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237359921.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237359987.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360020.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360089.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360157.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360194.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360259.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360293.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360326.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360364.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360397.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360430.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360463.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360498.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360534.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360568.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360601.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360633.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360666.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360700.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360734.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360768.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360802.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360838.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237360871.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719237400806.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719241788152.ipt

        ГОСТ 30245-2003 Труба 40x40x3 ГОСТ 30245-2003 1719241788181.ipt

        Труба 40x40x3_007.ipt
      - Рама

        Каркас

        Каркас 1719233513076.iam

        Каркас_Рама.ipt
L732 СБ.ipj
L732 СБ.ipj.old
packngo.log
