Канавный подъемник ОМА-541

В Н Т У

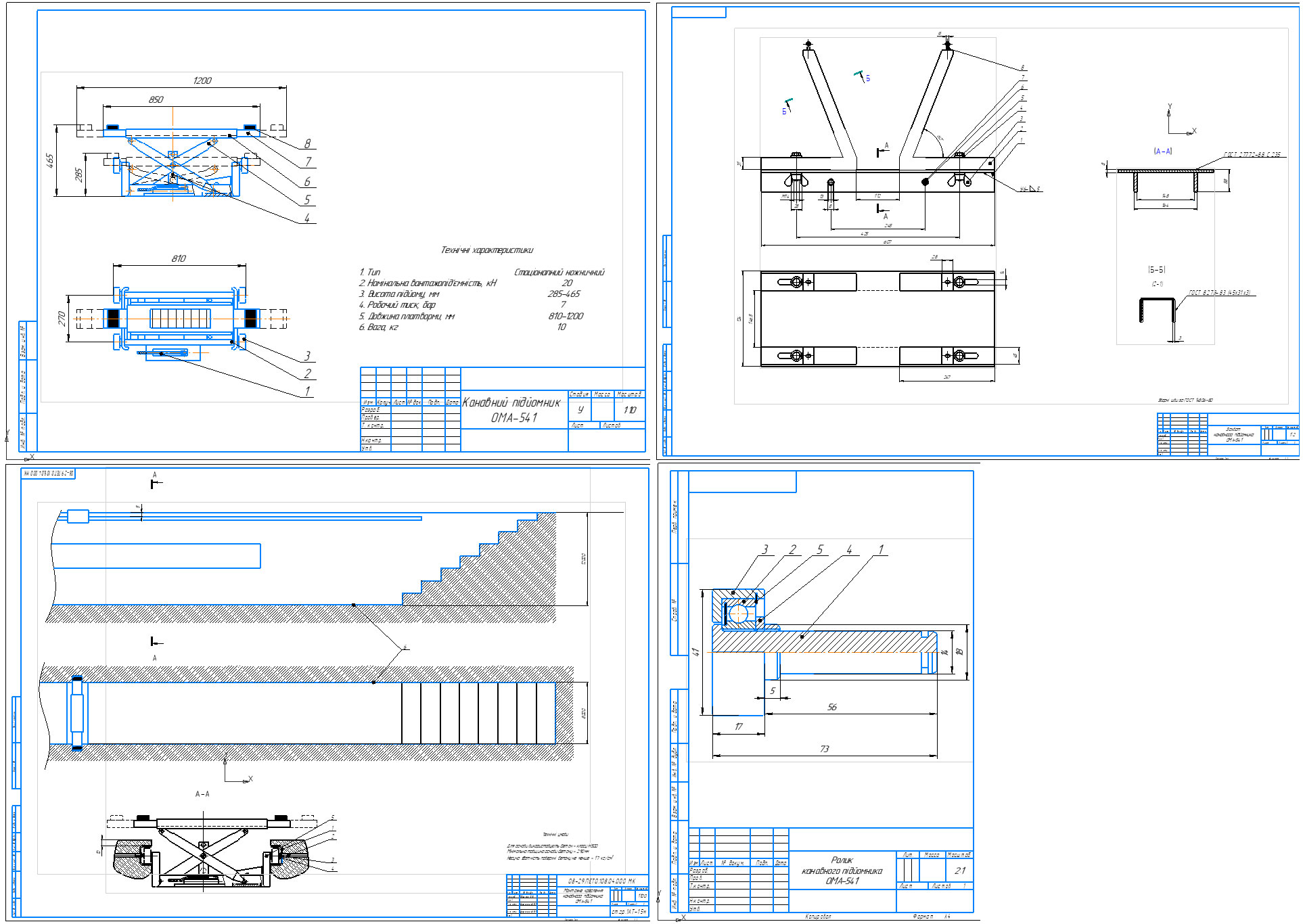

Креслення підіймача кнавного + деталювання. До кожного креслення додається специфікація.

Технічні характеристики
1. Тип Стаціонапний ножничний
2. Номінальна вантажопід'ємність, кН 20
3. Висота підйому, мм 285-465
4. Робочий тиск, бар 7
5. Довжина платворми, мм 810-1200
6. Вага, кг 10

Состав: Вид общий (ВО), Захват, Монтажный чертеж, Ролик, Спецификация Язык документа

Софт: КОМПАС-3D 14

Файлы:

Креслення\~$гальний вигляд (1 лист).cd~
Креслення\Загальний вигляд (1 лист).cdw
Креслення\Загальний вигляд (1 лист).jpg
Креслення\Захват.cdw
Креслення\Монтажне креслення.cdw
Креслення\Ролик.cdw
Креслення\Сп 1.cdw
Креслення\Сп захват.cdw
Креслення\Сп монтажне.cdw
Креслення\Сп ролик.cdw
