Кантователь для вращения металлоконструкции 3т

Техническая характеристика
1. Грузоподъемность, т 3,0
2. Маркировка 12МВТкВ/5,0-3,0/7,0(4,0)
3. Габаритные размеры (длина х ширина х высота), мм: 7645х715х1005
4. Масса, кг 700,0
5. Кантователь предназначена для вращения м/конструкции с поперечными
размкрами от 550х850мм до 560х1350мм и длинной от 6000мм до 15000мм.
6. Кантователь оснащен мотор-редуктором червячного типа NMRW-130-80-17.5-3.0-B8 (DS)
7. Электропитание, В 380
8. Вращение м/конструкции с помощью стропов СТК 3,0/2,6 с полиуретановым покрытием

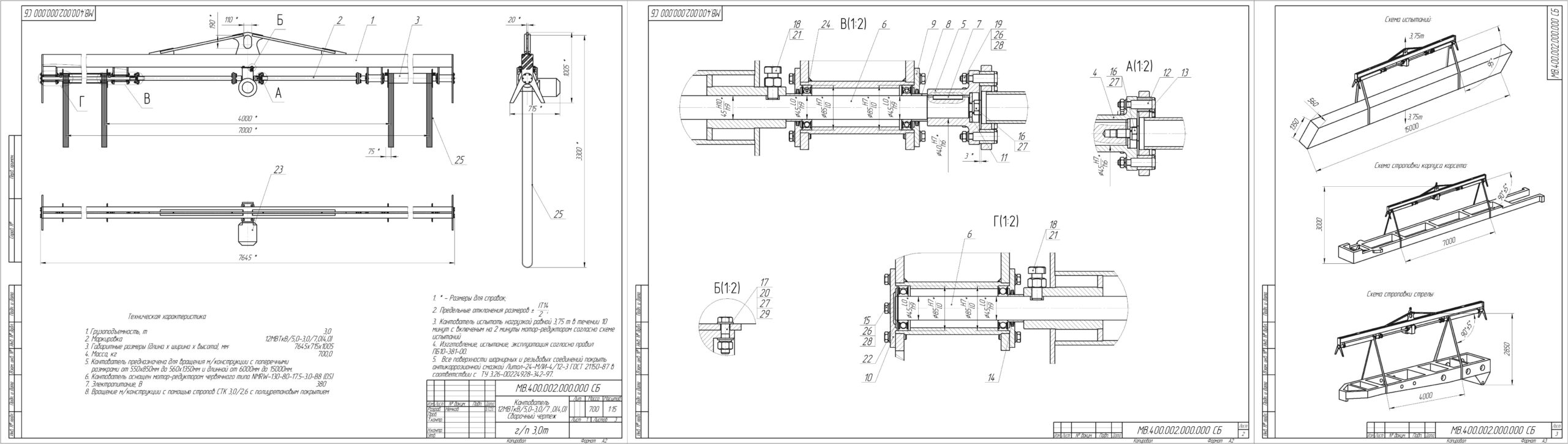

Состав: Сборочный чертеж, деталировка, спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Кантователь для вращения металлоконструкции 3т

Чертежи\Вал крайний.cdw
Чертежи\Вал первичный.cdw
Чертежи\Вал.cdw
Чертежи\Втулка прижимная.cdw
Чертежи\Втулка упругая.cdw
Чертежи\Втулка.cdw
Чертежи\Диск.cdw
Чертежи\Кантователь.cdw
Чертежи\Корпус.cdw
Чертежи\Крышка подшипника глухая.cdw
Чертежи\Крышка подшипника.cdw
Чертежи\Накладка.cdw
Чертежи\Палец.cdw
Чертежи\Площадка.cdw
Чертежи\Полумуфта вала.cdw
Чертежи\Полумуфта мотор-редуктора.cdw
Чертежи\Полумуфта приводная.cdw
Чертежи\Проушина малая.cdw
Чертежи\Проушина центральная.cdw
Чертежи\Проушина.cdw
Чертежи\Ребро втулки.cdw
Чертежи\Ребро тяги.cdw
Чертежи\Ребро.cdw
Чертежи\Ролик.cdw
Чертежи\Сальник.cdw
Чертежи\Ступица приводная.cdw
Чертежи\Ступица.cdw
Чертежи\Труба ролика.cdw
Чертежи\Фланец приводной.cdw
Чертежи\Фланец.cdw
Чертежи\Шайба прижимная.cdw
Чертежи\Шпонка длинная.cdw
Чертежи\Шпонка.cdw
Чертежи\Спецификация.spw
Чертежи\Спецификация1.spw
Чертежи\Спецификация3.spw
