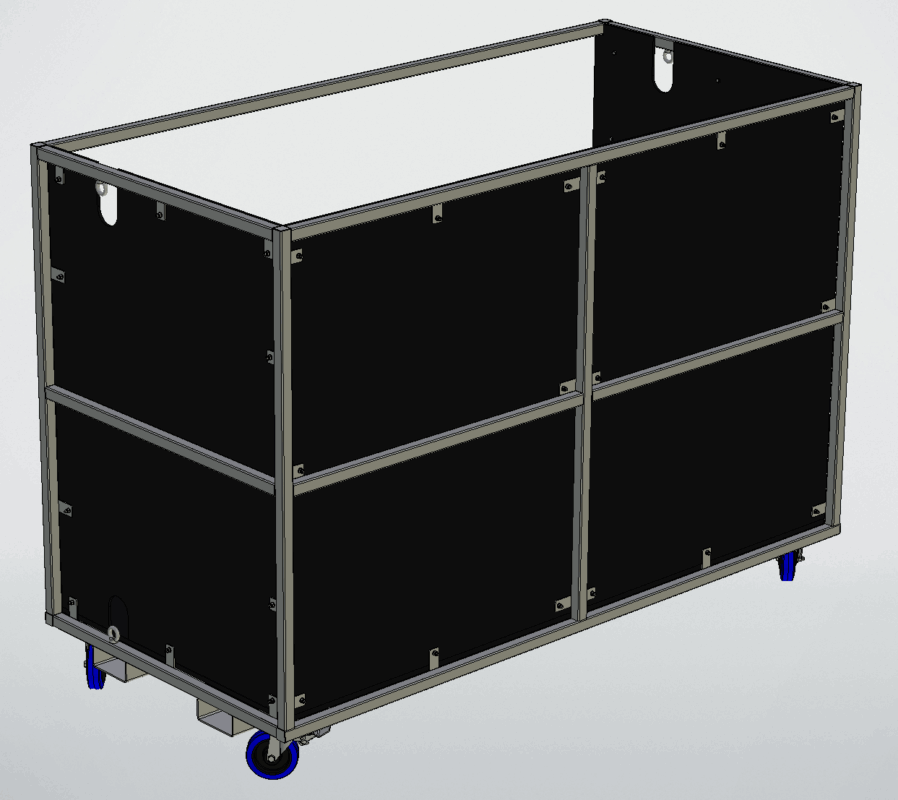

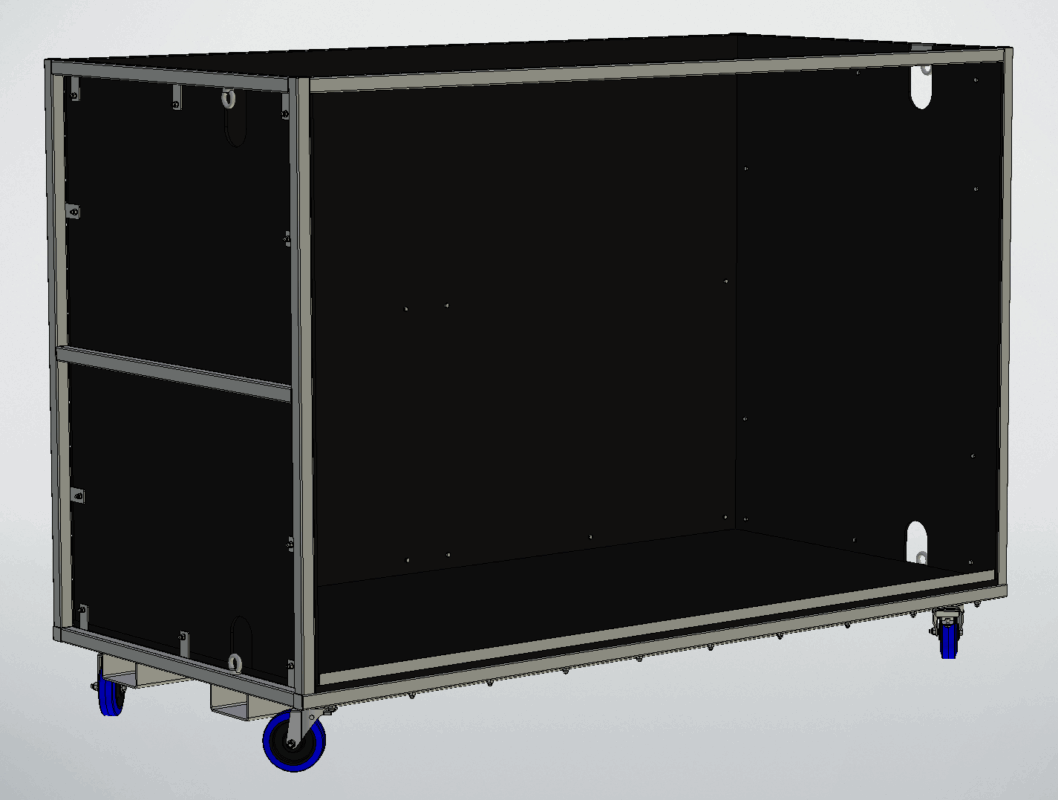

Платформа (тележка) для перемещения стульев для подготовки проведения мероприятий. Примерная вместимость стульев - 250 шт. при составлении их "друг в друга".
Масса платформы - 260 кг.
Грузоподъемность (включая собственную массу) - 1000 кг.
Габаритные размеры (ДхШхВ) - 2500х1200х1790
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Клетка для транспортировки стульев
Клетка для транспортировки стульев
0
0
16
0
0
150
Сообщить о проблеме
Автор
Александр
Смертин
Дата
28.10.2025
Язык
Русский
Состав

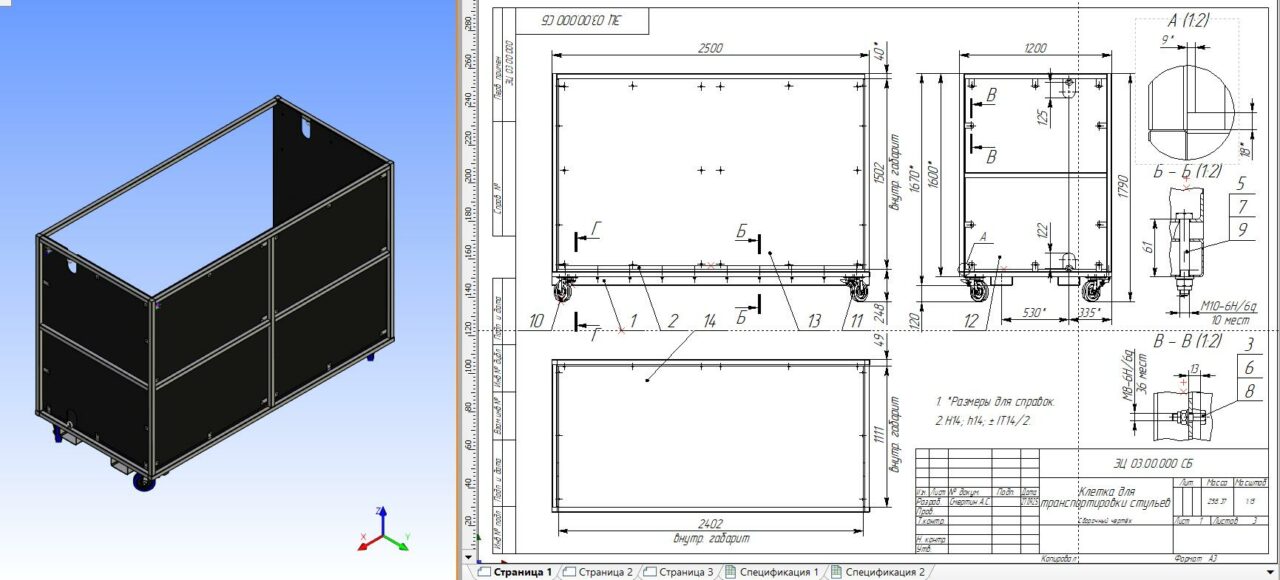

3D сборка, 3D деталировка, 2D чертежи
Софт
T-FLEX CAD 16.0.60.0
Отзывов пока нет
Содержимое архива
-
ЭЦ 03.01.012 - Заглушка.grb
-
ЭЦ 03.01.011 - Полка.grb
-
ЭЦ 03.01.000 СБ - Рама сварная.grb
-
ЭЦ 03.01.007 - Перекладина.grb
-
ЭЦ 03.01.004 - Стойка.grb
-
ЭЦ 03.01.005 - Основание дополнительное.grb
-
Полотно заднее.grb
-
ЭЦ 03.01.001 - Основание длинное заднее.grb
-
Колесо с шинкой из синей резины RONEL SRCLb 63.grb
-
ЭЦ 03.00.000 СБ - Клетка для транспортировки стульев.grb
-
ЭЦ 03.01.014 - Лист крепления колеса.grb
-
ЭЦ 03.01.002 - Основание длинное переднее.grb
-
Полотно нижнее.grb
-
ЭЦ 03.01.006 - Стойка дополнительная.grb
-
ЭЦ 03.01.009 - Лист направляющей.grb
-
ЭЦ 03.01.003 - Основание короткое.grb
-
ЭЦ 03.01.013 - Лист крепления фанеры.grb
-
Полотно боковое.grb
-
ЭЦ 03.00.001 - Уголок.grb
-
Рым-гайка М12 DIN 582.grb
-
Колесо с шинкой из синей резины RONEL SRCL 63.grb
-
ЭЦ 03.01.008 - Направляющая.grb
-
ЭЦ 03.00.000 СБ - Клетка для транспортировки стульев.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
