Комбайн Урал-20Р

Комбайн проходческо-очистной «Урал-20Р» предназначен для применения на очистных работах в камерах и проходки выработок овально-арочной формы по пластам калийных руд мощностью 3,0-3,7 м при углах падения до ± 12° с сопротивляемостью пород резанию до Ар=450 Н/мм.

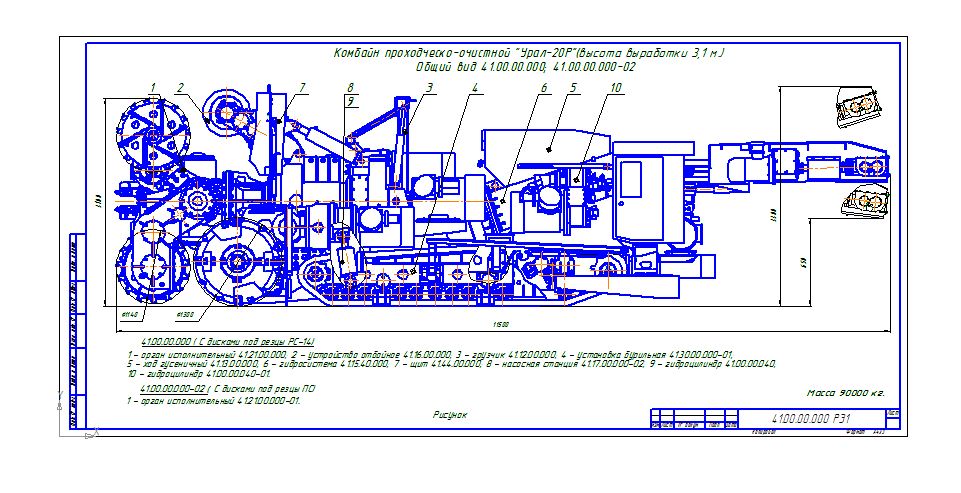

Общий вил комбайна проходческого очистного Урал 20Р. Состав исполнительный орган, ходовая часть, бункер-перегружатель,отбойное устройство, грузчик, щит, гидросистема.
Габаритные размер 11500:3100

Состав: Вид общий Язык документа

Софт: Компас v12,cdw

Просмотр файлов
41_00_00_000_Ural_20R.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 21 377

260 FavoriteLoadingДобавить в избранное
