контейнер складной решетчатый

0
119
1114
1
0

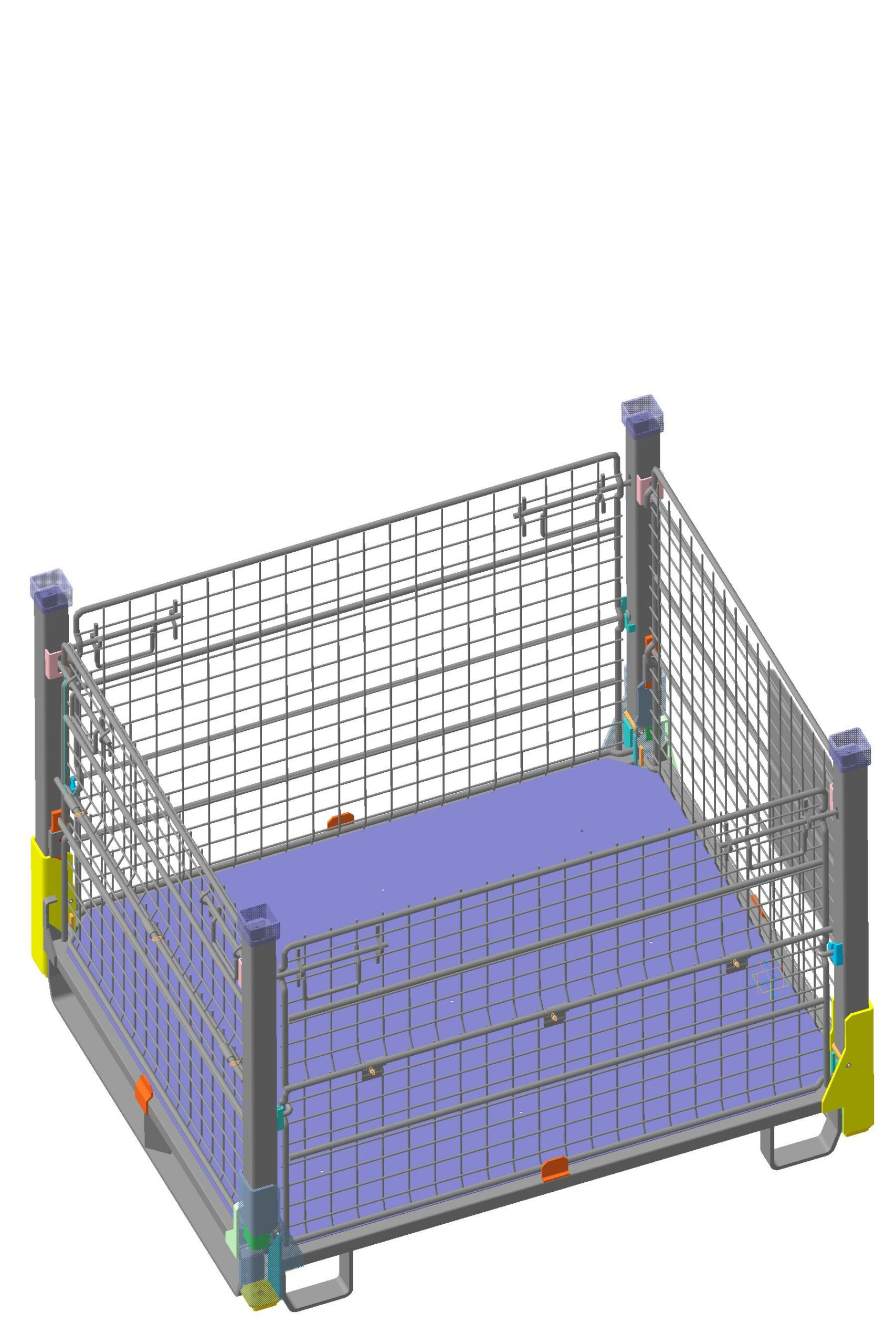

Контейнер предназначен для транспортировки и складирования деталей в машиностроительном производстве. Габарит 1200 х 1000 х 930, для транспортировки порожнего контейнера, сенки складываются внутрь на шарнирах, в сложенном виде высота уменишается с 930 до 400. Масса контейнера 100 кг. Грузоподъемность 500 кг. В основном применяется для достевки деталей к сборочным линиям, и от линий к следующим операциям.
Для облегчения доступа к деталям две из четырех стенок складываются наполовину.
Имею КД на ряд типоразмеров, являюсь единоличным владельцем документации, при наличии интереса пришлю всю гамму .



Дата
26.02.2016
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 15.2 Как открыть?
Содержимое архива
  • 64 23 008 00 00 000 SLI-0760RN
    • 64 23 008 00 00 000 СП.doc
    • Чертежи подготовка
      • 64 23 008 01 01 007 Ловитель.cdw
      • 64 23 010 01 01 007 Ловитель.cdw
      • Петля 01.m3d
      • Конус 1.m3d
      • 64 23 008 03 00 009 Петля.cdw
      • Конус 3.m3d
      • 64 23 008 01 01 008 Ловитель.cdw
      • Конус 2.m3d
    • 64 23 008 01 01 00001 СП.doc
    • 64 23 008 00 00 001 ТАБЛИЧКА ФИРМ.m3d
    • 64 23 008 02 00 000 Стенка бок
      • 64 23 008 02 00 005 Окантовка.cdw
      • Обортовка.m3d
      • 64 23 008 02 00 000 Стенка СБ.cdw
      • 64 23 008 02 00 001 Окантовка.cdw
      • Стенка СБ.a3d
      • Решотка СБ.a3d
      • Планка ниж.m3d
      • Замок
        • РУЧКА10_ЛЕВ.m3d
        • 64 23 008 02 01 003 Петля.cdw
        • 64 23 008 02 01 000 Замок СБ.cdw
        • 64 23 008 02 01 001 Зацеп.cdw
        • Замок СБ.a3d
        • 64 23 008 02 01 002 Ручка.cdw
        • ЗАМОК10_ПРАВ.a3d
        • Замок -01 СБ.a3d
        • Зацеп.m3d
        • РУЧКА10_ПРАВ.m3d
        • Петля ПРВ10.m3d
        • ЗАМОК10_ЛЕВ.a3d
    • 64 23 008 00 00 000 Тара СБ.cdw
    • Тара SLI-0760RN сложено.a3d
    • Тара SLI-0760RN.a3d
    • 64 23 008 06 00 000 Стойка
      • стойка 64 23 008 06 00 002.m3d
      • скоба 64 23 008 06 00 005.m3d
      • 64 23 008 06 00 007 Втулка.cdw
      • 64 23 008 06 00 007 втулка .m3d
      • 64 23 008 06 00 004 Скоба.cdw
      • 64 23 008 06 00 000.a3d
      • зацеп 64 23 008 06 00 003.m3d
      • ловитель 64 23 008 06 00 006 01.m3d
      • ловитель 64 23 008 06 00 006.m3d
      • скоба 64 23 008 06 00 004 01.m3d
      • скоба 64 23 008 06 00 004.m3d
      • 64 23 008 06 00 003 Зацеп.cdw
      • 64 23 008 06 00 001 Ловитель гнездо 50.m3d
      • 64 23 008 06 00 000 Стойка Сб.cdw
      • зацеп 64 23 008 06 00 003 01.m3d
      • 64 23 008 06 00 001 Ловитель знездо 50.cdw
      • 64 23 008 06 00 002 Стойка.cdw
      • упор 64 23 008 06 00 008.m3d
      • штифт 64 23 008 06 00 009.m3d
      • 64 23 008 06 00 000 01.a3d
      • 64 23 008 06 00 000 СП.doc
      • стойка 64 23 008 06 00 002 01.m3d
      • 64 23 008 06 00 000 01 СП.doc
      • 64 23 008 06 00 006 Ловитель.cdw
      • 64 23 008 06 00 005 Скоба.cdw
    • 64 23 008 02 00 000 СП.doc
    • ОБХОДНОЙ ВАРИАНТ
      • ЛОВИТЕЛЬ ШТЫРЬ.a3d
      • 64 23 008 01 01 102 Пластина.cdw
      • 64 23 008 01 01 101 Ловитель штырь.cdw
      • 64 23 008 01 01 100 Ловитель штырь СБ.cdw
      • 64 23 008 06 01 000 Ловитель гнездо СБ.cdw
      • 64 23 008 06 01 002 Пластина.cdw
      • 64 23 008 06 01 001 Ловитель.cdw
      • Ловитель ШТЫРЬ.m3d
      • ЛОВИТЕЛЬ 60_1.m3d
      • Пластина1.m3d
      • ЛОВИТЕЛЬ ГНЕЗДО 60 СБ.a3d
      • Пластина.m3d
    • 64 23 008 01 00 000 СП.doc
    • 64 23 008 01 01 000 03 СП.doc
    • 64 23 008 01 01 000 02 СП.doc
    • Тара SLI-0760RN.jpg
    • 64 23 008 03 00 000 Стенка бок скл
      • Стенка бок ск.a3d
      • Петля 01.m3d
      • 64 23 008 03 02 000
        • Обортовка.m3d
        • Стенка СБ.a3d
        • Зацеп
          • Зацеп СБ.a3d
          • зацеп.m3d
          • Таблетка.m3d
        • Решотка СБ.a3d
        • Планка ниж.m3d
      • 64 23 008 03 00 004 Окантовка.cdw
      • 64 23 008 03 00 003 Окантовка.cdw
      • 64 23 008 03 00 005 Окантовка.cdw
      • 64 23 008 03 00 010 Зацеп.cdw
      • 64 23 008 03 00 000 Стенка СБ.cdw
      • Петля 02.m3d
      • 64 23 008 03 00 012 Петля.cdw
      • 64 23 008 02 00 011 Шайба.cdw
      • 64 23 008 03 01 000
        • Обортовка.m3d
        • Стенка СБ.a3d
        • Решотка СБ.a3d
      • 64 23 008 03 00 012 Петля2.cdw
    • 64 23 008 05 00 000 Стенка торц скл
      • 64 23 008 05 00 005 Окантовка.cdw
      • 64 23 008 05 00 003 Окантовка.cdw
      • 64 23 008 05 02 000
        • Обортовка.m3d
        • Стенка СБ.a3d
        • Решотка СБ.a3d
        • Планка ниж.m3d
      • 64 23 008 05 00 000 Стенка СБ.cdw
      • 64 23 008 05 01 000
        • Обортовка.m3d
        • Стенка СБ.a3d
        • Решотка СБ.a3d
        • Замок
          • РУЧКА10_ЛЕВ.m3d
          • Замок СБ.a3d
          • Рукоятка.a3d
          • Рукоятка -01.a3d
          • ЗАМОК10_ПРАВ.a3d
          • Замок -01 СБ.a3d
          • Зацеп.m3d
          • РУЧКА10_ПРАВ.m3d
          • Петля ПРВ10.m3d
          • ЗАМОК10_ЛЕВ.a3d
        • ЗамокS
          • Полуруч1.m3d
          • Полуруч2.m3d
          • Петля.m3d
          • Замок СБ.a3d
          • Рукоятка.a3d
          • Рукоятка -01.a3d
          • Замок -01 СБ.a3d
          • Зацеп.m3d
      • 64 23 008 05 00 004 Окантовка.cdw
      • Стенка торц ск.a3d
    • 64 23 008 03 00 000 СП.doc
    • 64 23 008 01 00 000 Каркас
      • 64 23 008 01 00 005 Поперечина.cdw
      • 64 23 008 01 01 000 Опора
        • 64 23 008 01 01 001 Усилитель.cdw
        • 64 23 008 01 01 00001 СП.doc
        • 64 23 008 01 01 001 01 Усилитель.m3d
        • 64 23 008 01 01 003 Ловитель.m3d
        • 64 23 008 01 01 001 Усилитель.m3d
        • 64 23 008 01 01 003 Ловитель.cdw
        • 64 23 008 01 01 004 Ловитель штырь.cdw
        • 64 23 008 01 01 000 01 Опора.a3d
        • 64 23 008 01 01 002 Упор силовой.cdw
        • 64 23 008 01 01 000 СП.doc
        • 64 23 008 01 01 002 упор силовой.m3d
        • 64 23 008 01 01 004 Ловитель штырь.m3d
        • 64 23 008 01 01 000 Опора.a3d
        • 64 23 008 01 01 000 Опора СБ.cdw
      • Дно 013.m3d
      • 64 23 008 01 00 008 Ограничитель.m3d
      • 64 23 008 01 00 010 Дно.cdw
      • Рама
        • 008.m3d
        • 017.m3d
        • 01 00.m3d
        • 002.m3d
        • 003.m3d
        • Конус 1
          • 64 23 008 01 01 007 Ловитель.cdw
          • Конус 1.m3d
        • 015.m3d
        • 016.m3d
        • 005.m3d
        • Рама СБ.a3d
        • 007 01.m3d
        • 006.m3d
        • 009.m3d
        • 011.m3d
        • 007.m3d
        • 010.m3d
        • 01 01.m3d
        • 004.m3d
        • 012.m3d
      • 64 23 008 01 00 008 Ограничитель.cdw
      • Каркас.a3d
      • 64 23 008 01 00 012 Направляющая.cdw
      • X64 23 008 01 00 009 Ограничитель В.cdw
      • 64 23 008 01 00 001 Салазка L=872.cdw
      • X64 23 008 01 00 008 Ограничитель А.cdw
      • 64 23 008 01 00 000 СП.doc
      • 64 23 008 01 00 002 Салазки L=138.cdw
      • 64 23 008 01 00 007 Упор.cdw
      • 64 23 008 01 00 000 СБ Каркас.cdw
    • 64 23 008 01 01 000 СП.doc
    • 64 23 008 04 00 000 СП.doc
    • 64 23 008 02 01 000 01СП.doc
    • 64 23 008 00 00 001 - Табличка фирменная.cdw
    • 64 23 008 04 00 000 Стенка торц
      • Обортовка.m3d
      • 64 23 008 04 00 006 Арматура.cdw
      • 64 23 008 04 00 003 Окантовка.cdw
      • 64 23 008 04 00 000 Стенка СБ.cdw
      • Стенка СБ.a3d
      • Решотка СБ.a3d
      • зацеп 885.m3d
      • Планка ниж.m3d
      • 64 23 008 04 00 005 Окантовка.cdw
      • ПЛАНШЕТ
        • 14_2_PER.m3d
        • 13_PL.m3d
        • 13_2_PL.m3d
        • 127_PLITA.m3d
        • 6_PLANKA_ASM.a3d
        • 14_1_PROV.m3d
        • planshet_asm.stp
        • 12960240500000_a2_планшет .pdf
        • 13_1_PL.m3d
        • 14_KRISHKA.m3d
    • 64 23 008 05 00 000 СП.doc
    • 64 23 008 06 00 000 СП.doc
    • 64 23 008 02 01 000 СП.doc
    • 64 23 008 06 00 000 01 СП.doc
