Хвостовой барабан ленточного конвейера

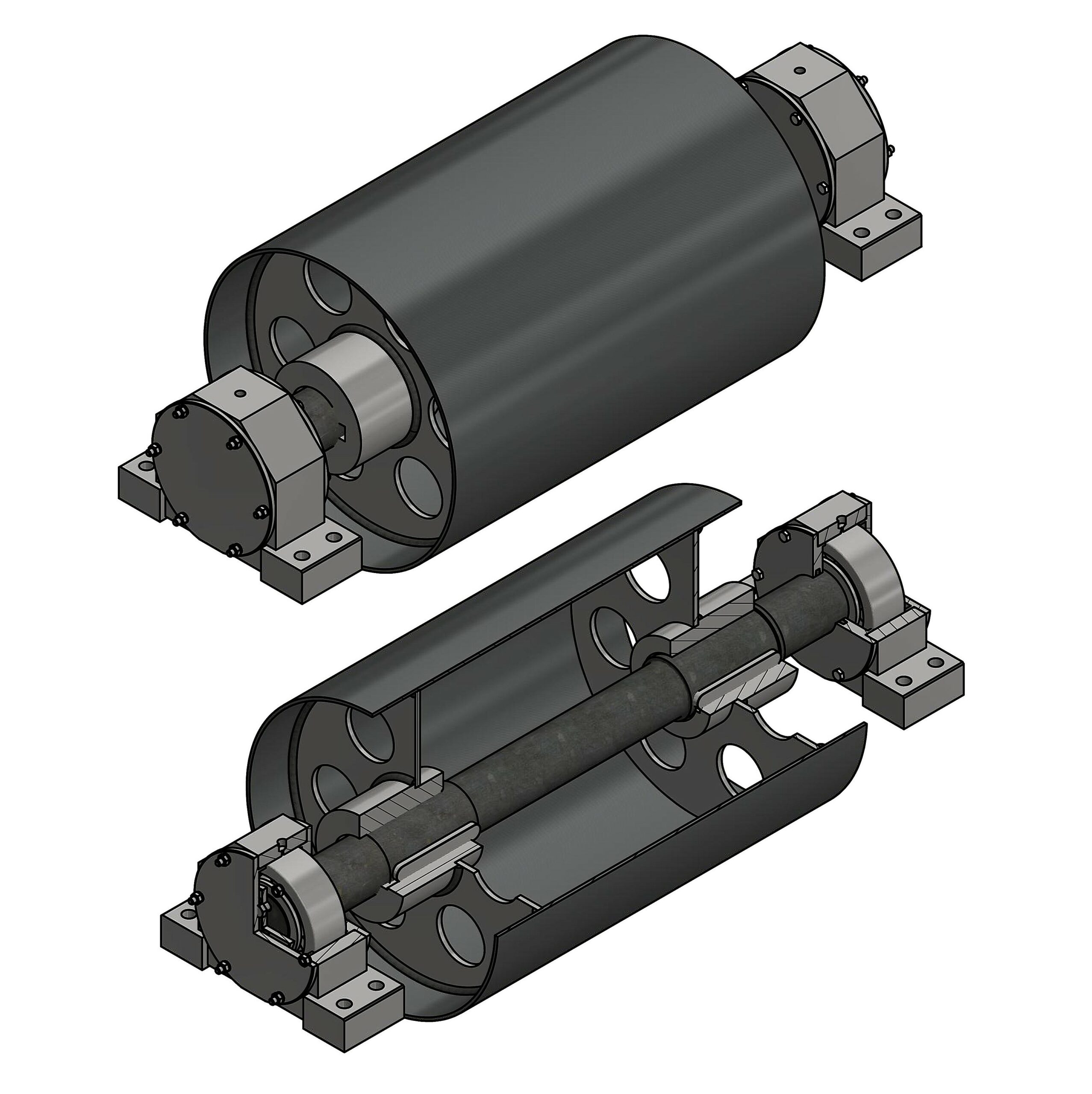

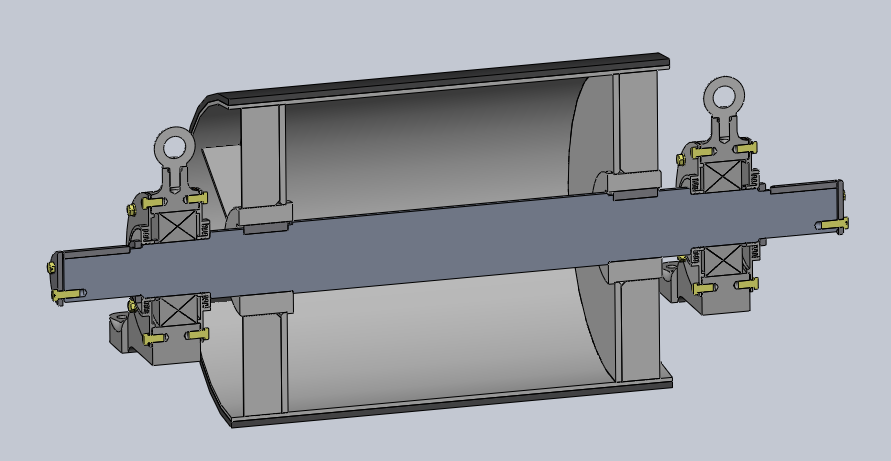

Хвостовой не приводной барабан ленточного конвейера.
Предназначен для осуществления натяжения ленты конвейера.
Диаметр – 630 мм.
Длина – 926 мм.
Допустимая ширина ленты – 600 мм.

Состав: 3D сборка, модели всех деталей

Софт: Autodesk Inventor 2016

Файлы:
Вал хвостового барабана.ipt
Обечайка.ipt
Диск.ipt
Корпус подшипника.ipt
Крышка глухая.ipt
Бобышка.ipt
Хвостовой барабан.iam
Кольцо сальниковое.ipt
Шпонка.ipt
Планка стопорная.ipt
Шайба упорная.ipt
Ступица 220х120.ipt
Крышка.ipt
Ступица 220х125.ipt
Болт М12х170.ipt
