Конвейер ленточный реверсивный подвесной предназначен для транспортировки сыпучих материалов в машиностроительной отрасли.
Техническая характеристика:
1. Скорость движения ленты, м/с, не менее 2,0
2. Установленная мощность, кВт, не более 2,2
3. Длина конвейера по осям барабанов, мм 3500
4. Ширина ленты, мм 650
5. Габаритные размеры, мм, не более
длина 3855
ширина 1205
высота 595
6. Масса, кг 585
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Конвейеры -
- Конвейер ленточный - скорость движения ленты не менее 2,0, м/с
Конвейер ленточный - скорость движения ленты не менее 2,0, м/с
0
0
68
0
0
100
Барабан натяжной
Конвейер
конвейер ленточный
конвейер раздающий
конвейер реверсивный
Кронштейн
ролик опорный
ролик поддерживающий
Сообщить о проблеме
Автор
Дата
16.04.2023
Язык
Русский
Состав

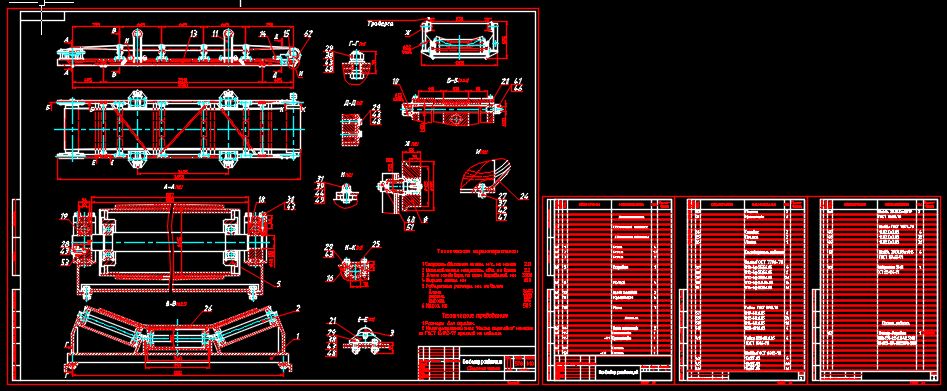

Сборочный чертеж конвейера раздающего, спецификация, Сборочный чертеж рамы конвейера, спецификация, Сборочный чертеж опорного ролика, спецификация, сборочный чертеж ролика поддерживающего, спецификация, сборочный чертеж натяжного барабана, спецификация, сборочный чертеж кронштейна, спецификация
Софт
AutoCAD 2008
Как открыть?
Отзывов пока нет
Содержимое архива
-
Барабан натяжной.JPG
-
-
Конвейер ленточный -1.JPG
-
Рама2.dwg
-
-
Ролик2.dwg
-
-
Барабан натяжной.dwg
-
Ковейер ленточный.dwg
-
Рама.dwg
-
Конвейер раздающий Спецификация.JPG
-
-
МА8-001M_00_00_000 П3.dwg
-
Ролик.dwg
-
Кронштейн.dwg
-
