Конвейер горизонтально-замкнутый для сборки КПП

Белорусский Национальный Технический Университет
Кафедра «Строительные и дорожные машины»
Дипломный проект
На тему "Конвейер горизонтально-замкнутый для сборки КПП"
Минск 2016

В дипломном проекте представлена конструкция сборочного грузоведущего тележечного конвейера для сборки коробок передач тракторов МТЗ.
Цель проекта – разработка конструкции грузоведущего тележечного конвейера для сборки коробок передач всех моделей тракторов МТЗ.
В процессе работы проведен анализ существующих конструкций грузоведущих тележеных конвейеров.
Дано техническое обоснование использование данного решения и дано экономическое обоснование применимой конструктивной схемы конвейера.
Произведены технические расчеты и разработаны чертежи сборочных единиц конвейера.
Разработаны мероприятия по охране труда.
Экономические расчеты показали, что экономический эффект при внедрении данного конструктивного варианта составляет 15 млн. бел. руб.

Техническая характеристика.

1. Тип конвейера - приводной горизонтально-замкнутый.
2. Режим работы конвейера:
2.1. Рабочий - непрерывный с позиционной остановкой от
механизма позиционной остановки.
2.2. Наладочный - непрерывный с остановкой от кнопок
"Стоп".
2.3. Рабочий - непрерывный с плавным регулированием
скорости конвейера.
3. Шаг позиций конвейера, мм 1920.
4. Количество рабочих
позиций конвейера, шт 35
5. Плавно регулируемая
скорость конвейера, м/мин 0...3,5.
6. Шаг цепи конвейера, мм 160.
СОДЕРЖАНИЕ

ВВЕДЕНИЕ…………………………………………………………...7
1 ОБЗОР ЛИТЕРАТУРНЫХ И ПАТЕНТНЫХ
ИСТОЧНИКОВ ПО ТЕМЕ ДИПЛОМНОГО ПРОЕКТА…………10
2 РАСЧЕТ МОЩНОСТИ ПРИВОДА КОНВЕЙЕРА……………….43
3 РАСЧЕТ ПРЕДОХРАНИТЕЛЬНОГО УСТРОЙСТВА…………47
4 ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ СЕКТОРА
4.1 НАЗНАЧЕНИЕ И ВЫБОР ЗАГОТОВКИ ……………………………50
4.2 РАЗРАБОТКА МАРШРУТА ОБРАБОТКИ ДЕТАЛИ………………50
4.3 ОПРЕДЕЛЕНИЕ РЕЖИМОВ РЕЗАНИЯ…………………….…….....52
5 РАСЧЕТ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ
5.1 РАСЧЕТ ЗАТРАТ ПО СРАВНИВАЕМЫМ ВАРИАНТАМ
ТЕХНИЧЕСКИХ РЕШЕНИЙ…………………………………………61
5.2 РАСЧЕТ СУММАРНОГО ЭКОНОМИЧЕСКОГО ЭФФЕКТА……66
6 ОХРАНА ТРУДА
6.1 ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮ КОНВЕЙЕРОВ В
ПРОИЗВОДСТВЕННЫХ ЗДАНИЯХ………………………………….70
6.2 ТРЕБОВАНИЯ К СРЕДСТВАМ ЗАЩИТЫ…………………………74
6.3 ТРЕБОВАНИЯ К КОНСТРУКЦИИ…………………………………..76
ЗАКЛЮЧЕНИЕ…………………………………………………….79
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ……………….80
ПРИЛОЖЕНИЕ А…………………………………………………..82
ПРИЛОЖЕНИЕ Б…………………………………………………….

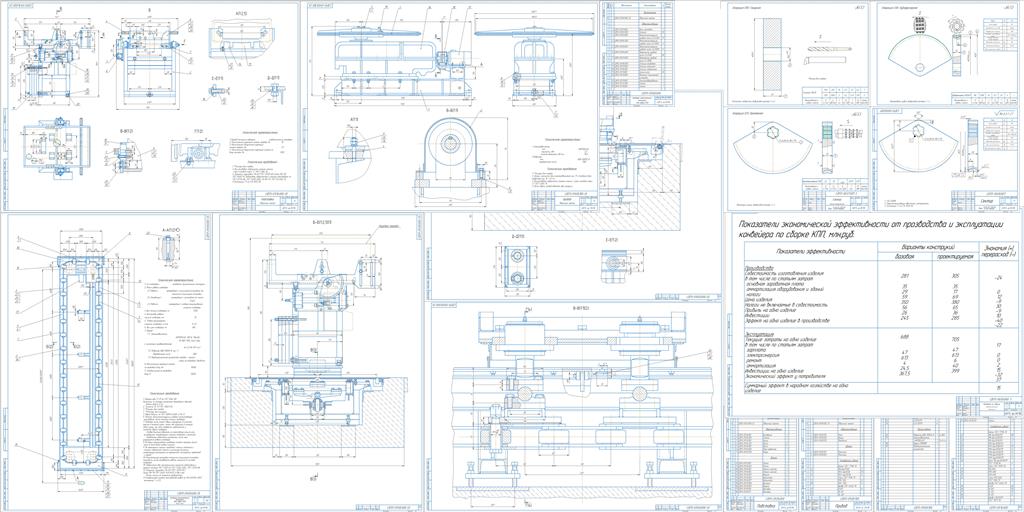

Состав: Конвейер общий вид (СБ)+спецификация; привод (СБ) + спецификация; подставка (СБ) + спецификация; эскизы операционные (изготовление зубчатого сектора); экономическая эффективность; РПЗ. Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Конвейеры / Конвейер горизонтально-замкнутый для сборки КПП

Просмотр файлов
Общий вид СБ.cdw
Подставка.cdw
привод СБ.cdw
Спецификация - Общий вид.cdw
Спецификация - подставка.cdw
Спецификация - привод.cdw
технология изготовления сектора.cdw
Экономическая эффективность.cdw
Комплект технологических документов\010-токарка.doc
Комплект технологических документов\030-зубофрезерная.doc
Комплект технологических документов\035-протяжная.doc
Комплект технологических документов\МК.DOC
ПЗ.doc
Реферат.doc
Комплект технологических документов
