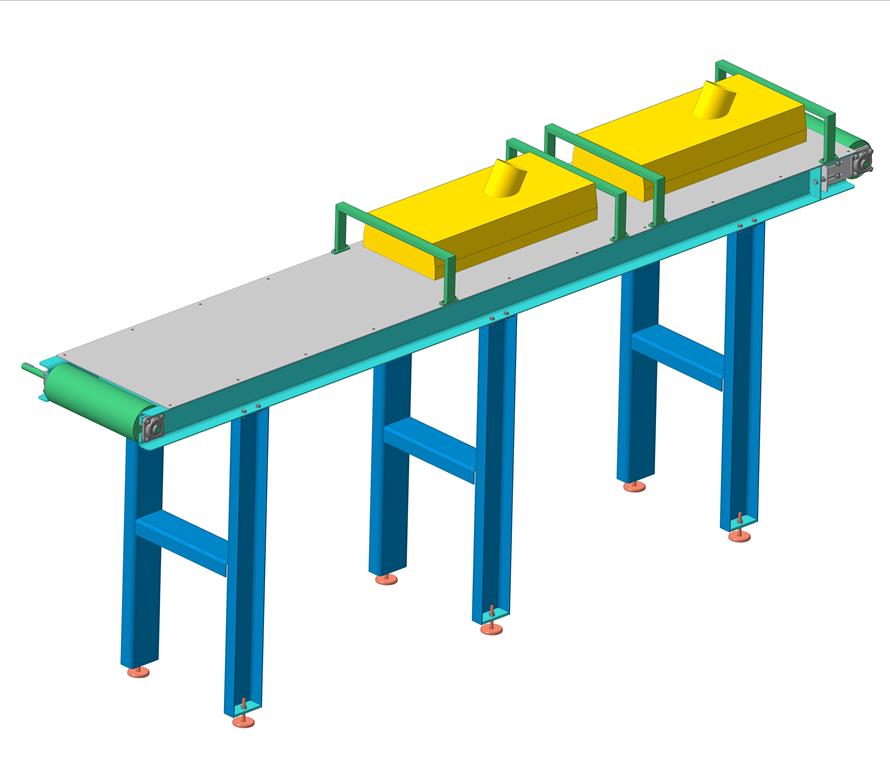

Конвейер ленточный

Конвейер ленточный предназначен для транспортировки сыпучих материалов. Ширина ленты 600 мм, длина конвейера - 3500 мм, высота ленты от уровня пола - 1400 мм.

Подача на транспортерную ленту самотеком по трубам диаметр 120 мм
Соединение трубы с приемным кожухом гибким гофрорукавом (армрованный полиуретан) длина 200-300 мм.
Попадает в 2 кожуха с приемными патрубками 120 мм и патрубками пылеудаления порядка 80 мм. (возможен другой диаметр) . Кожуха из нержавейки.
Сброс продукта с ленты в закрытый наклонный короб на сужение с прямоугольного сечения на круглый фланец или патрубок. Соединение с норией или фланцевое или гофрорукавом.
Возможен патрубок пылеудаления на коробе.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 18

Файлы:
КЛ-3,5-600 04.003 - Перемычка.m3d
КЛ-3,5-600 06.100 - Каркас.cdw
КЛ-3,5-600 05.000 - Ножка регулируемая.cdw
КЛ-3,5-600 01.000 - Рама.spw
КЛ-3,5-600 02.001 - Обечайка.cdw
КЛ-3,5-600 02.000 - Барабан приводной.a3d
КЛ-3,5-600 06.200 - Патрубок.cdw
КЛ-3,5-600 00.003 - Пластина подшипника.cdw
КЛ-3,5-600 06.204 - Отвод.m3d
КЛ-3,5-600 00.001 - Настил.cdw
КЛ-3,5-600 03.001 - Вал.m3d
КЛ-3,5-600 02.001 - Обечайка.m3d
КЛ-3,5-600 06.101 - Стойка.cdw
КЛ-3,5-600 01.001 - Балка.m3d
snr_ucp205_0.m3d
КЛ-3,5-600 06.103 - Платик.m3d
КЛ-3,5-600 04.000 - Опора.cdw
КЛ-3,5-600 03.000 - Барабан обводной.cdw
КЛ-3,5-600 01.002 - Ребро.cdw
КЛ-3,5-600 06.201 - Стенка.m3d
КЛ-3,5-600 05.001 - Платик.cdw
КЛ-3,5-600 06.202 - Боковина.cdw
КЛ-3,5-600 06.204 - Отвод.cdw
КЛ-3,5-600 00.000 - Конвейер ленточный.a3d
КЛ-3,5-600 06.100 - Каркас.a3d
КЛ-3,5-600 05.001 - Платик.m3d
КЛ-3,5-600 04.000 - Опора.a3d
КЛ-3,5-600 00.000 - Конвейер ленточный.spw
КЛ-3,5-600 06.203 - Крышка.m3d
КЛ-3,5-600 04.002 - Стойка.m3d
КЛ-3,5-600 02.000 - Барабан приводной.spw
КЛ-3,5-600 05.002 - Шпилька.m3d
КЛ-3,5-600 06.200 - Патрубок.a3d
КЛ-3,5-600 ПС.kdw
КЛ-3,5-600 02.000 - Барабан приводной.cdw
Конвейер ленточный.docx
КЛ-3,5-600 06.000 - Патрубок приемный.cdw
КЛ-3,5-600 02.002 - Диск.m3d
КЛ-3,5-600 04.000 - Опора.spw
КЛ-3,5-600 06.102 - Перемычка.m3d
КЛ-3,5-600 01.003 - Платик.m3d
КЛ-3,5-600 02.002 - Диск.cdw
КЛ-3,5-600 04.001 - Платик.cdw
КЛ-3,5-600 01.001 - Балка.cdw
КЛ-3,5-600 04.002 - Стойка.cdw
КЛ-3,5-600 00.001 - Настил.m3d
КЛ-3,5-600 06.202 - Боковина.m3d
КЛ-3,5-600 01.002 - Ребро.m3d
КЛ-3,5-600 04.004 - Платик.cdw
КЛ-3,5-600 03.000 - Барабан обводной.a3d
КЛ-3,5-600 05.002 - Шпилька.cdw
КЛ-3,5-600 04.004 - Платик.m3d
КЛ-3,5-600 01.003 - Платик.cdw
КЛ-3,5-600 06.000 - Патрубок приемный.a3d
КЛ-3,5-600 01.000 - Рама.a3d
КЛ-3,5-600 06.103 - Платик.cdw
КЛ-3,5-600 06.100 - Каркас.spw
КЛ-3,5-600 06.201 - Стенка.cdw
КЛ-3,5-600 02.003 - Вал.cdw
КЛ-3,5-600 06.101 - Стойка.m3d
КЛ-3,5-600 02.003 - Вал.m3d
КЛ-3,5-600 04.001 - Платик.m3d
snr_ucf205_0.m3d
КЛ-3,5-600 00.000 - Конвейер ленточный.cdw
КЛ-3,5-600 01.000 - Рама.cdw
КЛ-3,5-600 04.003 - Перемычка.cdw
КЛ-3,5-600 06.000 - Патрубок приемный.spw
КЛ-3,5-600 06.203 - Крышка.cdw
КЛ-3,5-600 06.200 - Патрубок.spw
КЛ-3,5-600 00.003 - Пластина подшипника.m3d
КЛ3,5-600 03.001 - Вал.cdw
КЛ-3,5-600 06.102 - Перемычка.cdw
КЛ-3,5-600 05.000 - Ножка регулируемая.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: segasv
Дата: 2020-04-11
