Конвейер ленточный производительность 25, т/ч

Конвейер ленточный для транспортировки формовочной смеси из бункера к формовочной машине

1. Назначение - транспортирование формовочной смеси
2. Производительность, т/ч 25
3. Ширина ленты, мм 650
4. Скорость движения ленты, м/с 0,43
5. Длина, мм 3200
6. Привод мотор-редуктор SK3282AВ G-90L/4
6.1. Редуктор, тип SK3282AВ G
- передаточное число 42
- частота вращения выходного вала, об/мин 33
6.2. Электродвигатель, тип 90 L/4
- мощность, кВт 1,5
- частота вращения, об/мин 1395

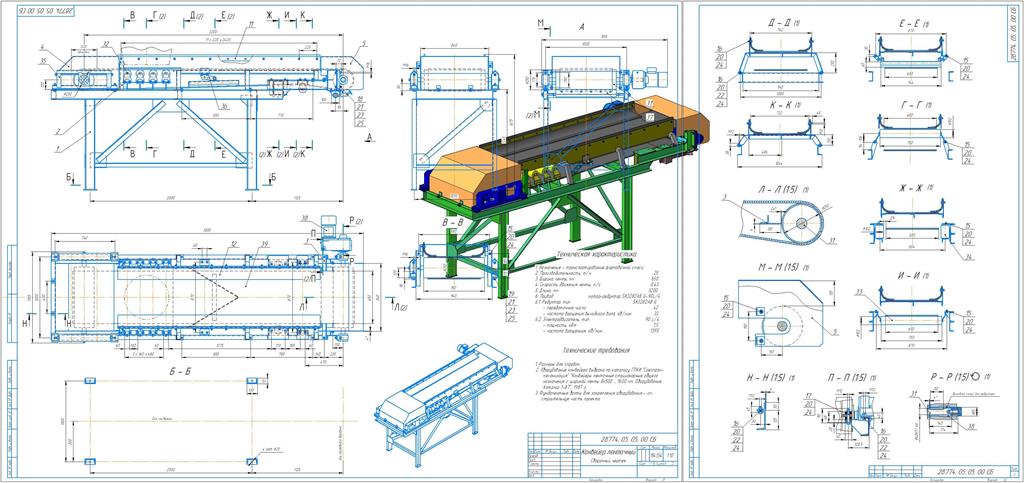

Состав: Сборочный чертёж, спецификация, 3D-модель

Софт: КОМПАС-3D 14

Файлы:
конвейер/
конвейер/кронштейн140.m3d
конвейер/кронштейн50.m3d
конвейер/ролик.m3d
конвейер/лентаОч.m3d
конвейер/Роликоопора.a3d
конвейер/стойка254.m3d
конвейер/опораОл.m3d
конвейер/ролик200.m3d
конвейер/Барабан приводной.m3d
конвейер/планка.m3d
конвейер/балка 740.m3d
конвейер/связь940.m3d
конвейер/Рама1.a3d
конвейер/планкаОч.m3d
конвейер/стойка1110.m3d
конвейер/косынка1.m3d
конвейер/скребок.m3d
конвейер/стойка250.m3d
конвейер/борт.m3d
конвейер/ребро1м.m3d
конвейер/перекладина.m3d
конвейер/Конвейер1.a3d
конвейер/подошва рн.m3d
конвейер/раскос.m3d
конвейер/косынка.m3d
конвейер/Ролик центрирующий.a3d
конвейер/Стол.a3d
конвейер/ось.m3d
конвейер/подошваР.m3d
конвейер/стойка254а.m3d
конвейер/балка 700.m3d
конвейер/плитка.m3d
конвейер/подошваН.m3d
конвейер/ограждениеРо.m3d
конвейер/28774-050500сп(конвейер).spw
конвейер/Корпус подшипника.m3d
конвейер/ребро м.m3d
конвейер/SK3282A GH-90 L4.m3d
конвейер/стойка142а.m3d
конвейер/Барабан.m3d
конвейер/опораН.a3d
конвейер/ребро д.m3d
конвейер/кронштейн220.m3d
конвейер/подошваП.m3d
конвейер/косынка2.m3d
конвейер/косынка3.m3d
конвейер/борт гибкий.m3d
конвейер/Стол1.a3d
конвейер/ребро.m3d
конвейер/Рама.a3d
конвейер/Очиститель плужковый.a3d
конвейер/Барабан приводной.a3d
конвейер/ребро1.m3d
конвейер/подошва д.m3d
конвейер/скребокПб.m3d
конвейер/подошва.m3d
конвейер/ручка.m3d
конвейер/стойка142.m3d
конвейер/планкаОч1.m3d
конвейер/Очиститель.a3d
конвейер/лента1.m3d
конвейер/настил.m3d
конвейер/подошваЦ.m3d
конвейер/борт1.m3d
конвейер/стойка.m3d
конвейер/настил1.m3d
конвейер/ребро н.m3d
конвейер/связь940у.m3d
конвейер/ребро р.m3d
конвейер/ножка.m3d
конвейер/связь1800.m3d
конвейер/косынка1а.m3d
конвейер/кронштейн110.m3d
конвейер/планка1.m3d
конвейер/опора.a3d
конвейер/28774-050500сб(конвейер).cdw
конвейер/опора натяжки.m3d
конвейер/рычаг.m3d
конвейер/перекладина 1.m3d
конвейер/стойка440.m3d
конвейер/подошва175.m3d
конвейер/лента.m3d
конвейер/косынка4.m3d
конвейер/ограждение.m3d
конвейер/балка 2860.m3d
конвейер/подошва4.m3d
конвейер/ограждениеПб.m3d
конвейер/Роликоопора - копия.a3d
конвейер/Барабан натяжной.a3d
конвейер/ограждениеНб.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
