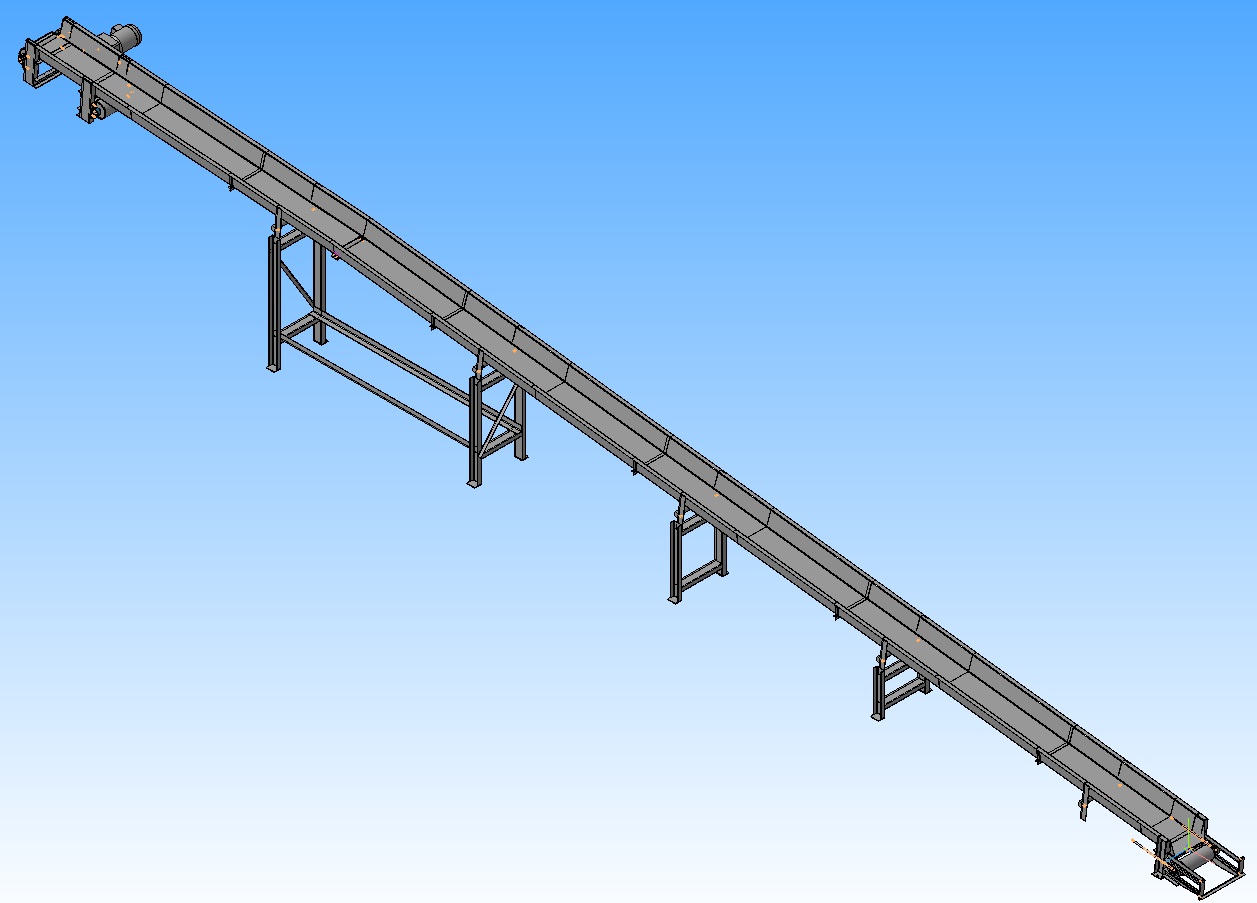

Конвейер ленточный наклонный 3D + чертежи

0
180
2084
9
0
100

Конвейер ленточный для транспортировки обрезков пиления древесины, длиной 15м, скорость движения ленты 82,5м/мин, ширина ленты 350мм. Высота подъема 1,5 метра


Сообщить о проблеме
Дата
26.04.2016
Язык
Русский
Состав
3D Сборка, Сборочный чертеж (СБ), Деталировка, Спецификация
Софт
КОМПАС-3D V9 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
        • icon-Р-468.01.000СБ Натяжная секция.cdw Р-468.01.000СБ Натяжная секция.cdw
        • icon-Р-468.01.001 Жёлоб заходный.cdw Р-468.01.001 Жёлоб заходный.cdw
        • icon-Р-468.01.002 Стойка.cdw Р-468.01.002 Стойка.cdw
        • icon-Р-468.01.003 Пятка.cdw Р-468.01.003 Пятка.cdw
        • icon-Р-468.01.004 Косынка.cdw Р-468.01.004 Косынка.cdw
        • icon-Р-468.01.006 Каретка нижняя.cdw Р-468.01.006 Каретка нижняя.cdw
        • icon-Р-468.01.007 Косынка.cdw Р-468.01.007 Косынка.cdw
        • icon-Р-468.01.008 Направляющая.cdw Р-468.01.008 Направляющая.cdw
        • icon-Р-468.01.009 Перемычка.cdw Р-468.01.009 Перемычка.cdw
        • icon-Р-468.01.010 Вставка.cdw Р-468.01.010 Вставка.cdw
        • icon-Р-468.01.011 Вставка.cdw Р-468.01.011 Вставка.cdw
        • icon-Р-468.01.016 Перемычка.cdw Р-468.01.016 Перемычка.cdw
        • icon-Р-468.01.017 Винт.cdw Р-468.01.017 Винт.cdw
        • icon-Р-468.01.018 Уголок соединительный.cdw Р-468.01.018 Уголок соединительный.cdw
        • icon-Р-468.01.019 Уголок соединительный.cdw Р-468.01.019 Уголок соединительный.cdw
        • icon-Спецификация.spw Спецификация.spw
        • icon-Р-468.03.000 Спецификация.spw Р-468.03.000 Спецификация.spw
        • icon-Р-468.03.000СБ Секция с изломом.cdw Р-468.03.000СБ Секция с изломом.cdw
        • icon-Р-468.03.001 Стойка.cdw Р-468.03.001 Стойка.cdw
        • icon-Р-468.03.002 Кронштейн.cdw Р-468.03.002 Кронштейн.cdw
        • icon-Р-468.03.003 Ось - копия.cdw Р-468.03.003 Ось - копия.cdw
        • icon-Р-468.03.003 Ось.cdw Р-468.03.003 Ось.cdw
        • icon-Р-468.03.004 Ролик поддерживающий.cdw Р-468.03.004 Ролик поддерживающий.cdw
        • icon-Р-468.03.005 Корпус подшипника.cdw Р-468.03.005 Корпус подшипника.cdw
        • icon-Р-468.03.006 Ось опорного ролика.cdw Р-468.03.006 Ось опорного ролика.cdw
        • icon-Р-468.03.007 Ролик опорный.cdw Р-468.03.007 Ролик опорный.cdw
        • icon-Р-468.03.008 Планка.cdw Р-468.03.008 Планка.cdw
        • icon-Р-468.03.009 Скоба.cdw Р-468.03.009 Скоба.cdw
        • icon-Сборка.cdw Сборка.cdw
        • icon-Чертеж.cdw Чертеж.cdw
          • icon-Р-468.04.01.000 Спецификация.spw Р-468.04.01.000 Спецификация.spw
          • icon-Р-468.04.01.000СБ Ролик приводной.cdw Р-468.04.01.000СБ Ролик приводной.cdw
          • icon-Р-468.04.01.000 Спецификация.spw Р-468.04.01.000 Спецификация.spw
          • icon-Р-468.04.01.000СБ Ролик обводной.cdw Р-468.04.01.000СБ Ролик обводной.cdw
          • icon-Р-468.04.03.000 Спецификация.spw Р-468.04.03.000 Спецификация.spw
          • icon-Р-468.04.03.000СБ Кожух.cdw Р-468.04.03.000СБ Кожух.cdw
        • icon-Р-468.04.00.000СБ Приводная секция.cdw Р-468.04.00.000СБ Приводная секция.cdw
        • icon-Р-468.04.00.001 Опора обводного ролика.cdw Р-468.04.00.001 Опора обводного ролика.cdw
        • icon-Р-468.04.00.002 Опора приводного ролика.cdw Р-468.04.00.002 Опора приводного ролика.cdw
        • icon-Р-468.04.00.004 Постель.cdw Р-468.04.00.004 Постель.cdw
        • icon-Р-468.04.00.006 Звёздочка ведомая.cdw Р-468.04.00.006 Звёздочка ведомая.cdw
        • icon-Р-468.04.00.007 Звёздочка ведущая.cdw Р-468.04.00.007 Звёздочка ведущая.cdw
      • icon-Опора 1.cdw Опора 1.cdw
      • icon-Опора 2.cdw Опора 2.cdw
      • icon-Опора 3.cdw Опора 3.cdw
      • icon-Опора 4.cdw Опора 4.cdw
      • icon-Рамка для стыковки коробов.cdw Рамка для стыковки коробов.cdw
      • icon-Сборочный чертёж.cdw Сборочный чертёж.cdw
        • icon-Полоса.m3d Полоса.m3d
        • icon-Сборка.a3d Сборка.a3d
        • icon-Уголок.m3d Уголок.m3d
        • icon-Щиток.m3d Щиток.m3d
        • icon-Винт.m3d Винт.m3d
        • icon-Вставышь.m3d Вставышь.m3d
        • icon-Вставышь 2.m3d Вставышь 2.m3d
        • icon-Направляющая шпонка.m3d Направляющая шпонка.m3d
        • icon-Натяжка.a3d Натяжка.a3d
        • icon-Планка соединительная.m3d Планка соединительная.m3d
        • icon-Планка соединительная 2.m3d Планка соединительная 2.m3d
        • icon-Подш натяжной.m3d Подш натяжной.m3d
        • icon-Подш натяжной UCT 207.m3d Подш натяжной UCT 207.m3d
        • icon-Ребро.m3d Ребро.m3d
        • icon-Ребро 2.m3d Ребро 2.m3d
        • icon-Стойка натяжки.m3d Стойка натяжки.m3d
        • icon-Стойка натяжки 2.m3d Стойка натяжки 2.m3d
        • icon-Уголок для натяжки.m3d Уголок для натяжки.m3d
        • icon-Швеллер для натяжки.m3d Швеллер для натяжки.m3d
        • icon-Швеллер для натяжки2.m3d Швеллер для натяжки2.m3d
        • icon-Винт.m3d Винт.m3d
        • icon-Вставышь.m3d Вставышь.m3d
        • icon-Вставышь 2.m3d Вставышь 2.m3d
        • icon-Направляющая шпонка.m3d Направляющая шпонка.m3d
        • icon-Натяжка.a3d Натяжка.a3d
        • icon-Планка соединительная.m3d Планка соединительная.m3d
        • icon-Планка соединительная 2.m3d Планка соединительная 2.m3d
        • icon-Подш натяжной.m3d Подш натяжной.m3d
        • icon-Подш натяжной UCT 207.m3d Подш натяжной UCT 207.m3d
        • icon-Ребро.m3d Ребро.m3d
        • icon-Ребро 2.m3d Ребро 2.m3d
        • icon-Стойка натяжки.m3d Стойка натяжки.m3d
        • icon-Стойка натяжки 2.m3d Стойка натяжки 2.m3d
        • icon-Уголок для натяжки.m3d Уголок для натяжки.m3d
        • icon-Швеллер для натяжки.m3d Швеллер для натяжки.m3d
        • icon-Швеллер для натяжки2.m3d Швеллер для натяжки2.m3d
        • icon-Короб .m3d Короб .m3d
        • icon-Обойма.m3d Обойма.m3d
        • icon-Ось.m3d Ось.m3d
        • icon-Перемычка.m3d Перемычка.m3d
        • icon-Рамка в сборе.a3d Рамка в сборе.a3d
        • icon-Ролик сборка.a3d Ролик сборка.a3d
        • icon-Сборка.a3d Сборка.a3d
        • icon-Стойка.m3d Стойка.m3d
        • icon-Стойка1.m3d Стойка1.m3d
        • icon-Стойка2.m3d Стойка2.m3d
        • icon-Труба.m3d Труба.m3d
        • icon-Уголок.m3d Уголок.m3d
        • icon-Уголок.m3d - Ярлык.lnk Уголок.m3d - Ярлык.lnk
        • icon-Уголок2.m3d Уголок2.m3d
        • icon-Уголок рамки.m3d Уголок рамки.m3d
        • icon-Уголок рамки боковой.m3d Уголок рамки боковой.m3d
        • icon-Уголок рамки боковой 2.m3d Уголок рамки боковой 2.m3d
        • icon-Опора шв10-500.m3d Опора шв10-500.m3d
        • icon-Перемычка.m3d Перемычка.m3d
        • icon-Подставка 1.a3d Подставка 1.a3d
        • icon-Пятка.m3d Пятка.m3d
        • icon-Уголок рамки боковой.m3d Уголок рамки боковой.m3d
        • icon-Опора шв10-500.m3d Опора шв10-500.m3d
        • icon-Перемычка.m3d Перемычка.m3d
        • icon-Подставка 1.a3d Подставка 1.a3d
        • icon-Пятка.m3d Пятка.m3d
        • icon-Опора шв10-500.m3d Опора шв10-500.m3d
        • icon-Перемычка.m3d Перемычка.m3d
        • icon-Подставка 1.a3d Подставка 1.a3d
        • icon-Пятка.m3d Пятка.m3d
        • icon-Раскосина.m3d Раскосина.m3d
        • icon-Опора шв10-500.m3d Опора шв10-500.m3d
        • icon-Перемычка.m3d Перемычка.m3d
        • icon-Подставка 1.a3d Подставка 1.a3d
        • icon-Пятка.m3d Пятка.m3d
        • icon-Раскосина.m3d Раскосина.m3d
        • icon-Связь.m3d Связь.m3d
        • icon-Вал.m3d Вал.m3d
        • icon-Диск.m3d Диск.m3d
        • icon-Сборка.a3d Сборка.a3d
        • icon-ролик.m3d ролик.m3d
        • icon-Вал.m3d Вал.m3d
        • icon-Диск.m3d Диск.m3d
        • icon-Подшипник UCP 207.m3d Подшипник UCP 207.m3d
        • icon-Пруток.m3d Пруток.m3d
        • icon-Сборка.a3d Сборка.a3d
        • icon-Труба.m3d Труба.m3d
        • icon-Обойма.m3d Обойма.m3d
        • icon-Ось.m3d Ось.m3d
        • icon-Планка.m3d Планка.m3d
        • icon-Ролик сборка.a3d Ролик сборка.a3d
        • icon-Сборка.a3d Сборка.a3d
        • icon-Скоба.m3d Скоба.m3d
        • icon-Труба.m3d Труба.m3d
        • icon-Вал.m3d Вал.m3d
        • icon-Диск.m3d Диск.m3d
        • icon-Подшипник UCP 207.m3d Подшипник UCP 207.m3d
        • icon-Пруток.m3d Пруток.m3d
        • icon-Сборка.a3d Сборка.a3d
        • icon-Труба.m3d Труба.m3d
          • icon-Винт.m3d Винт.m3d
          • icon-Планка торцевая.m3d Планка торцевая.m3d
          • icon-Подш натяжной.m3d Подш натяжной.m3d
          • icon-Подш натяжной UCT208.m3d Подш натяжной UCT208.m3d
          • icon-Сборка.a3d Сборка.a3d
          • icon-планка направл.m3d планка направл.m3d
          • icon-Барабан 200мм.m3d Барабан 200мм.m3d
          • icon-Барабан нижний.m3d Барабан нижний.m3d
          • icon-Звёздочка барабана.m3d Звёздочка барабана.m3d
          • icon-Кожух.m3d Кожух.m3d
          • icon-Копия Уг 50-360.m3d Копия Уг 50-360.m3d
          • icon-Короб.m3d Короб.m3d
          • icon-Крепление барабана.m3d Крепление барабана.m3d
          • icon-Лента тран.m3d Лента тран.m3d
          • icon-Подшипник NSK P206 1.m3d Подшипник NSK P206 1.m3d
          • icon-Сборка.a3d Сборка.a3d
          • icon-Уг 50-360.m3d Уг 50-360.m3d
          • icon-Швеллер 10-660.m3d Швеллер 10-660.m3d
          • icon-Копия Шв 12-500.m3d Копия Шв 12-500.m3d
          • icon-Подшипник UCP 208.m3d Подшипник UCP 208.m3d
          • icon-Приводной ролик.m3d Приводной ролик.m3d
          • icon-Шв 12-500   2.m3d Шв 12-500 2.m3d
          • icon-Шв 12-500.m3d Шв 12-500.m3d
          • icon-Щека лист 6.m3d Щека лист 6.m3d
          • icon-Короб.m3d Короб.m3d
          • icon-Ножка.m3d Ножка.m3d
          • icon-Ножка 2.m3d Ножка 2.m3d
          • icon-Поперечина.m3d Поперечина.m3d
          • icon-Поперечина Уг50.m3d Поперечина Уг50.m3d
          • icon-Ролик верхний.m3d Ролик верхний.m3d
          • icon-Ролик нижний.m3d Ролик нижний.m3d
          • icon-Сборка.a3d Сборка.a3d
          • icon-Арка.m3d Арка.m3d
          • icon-Натяжитель.m3d Натяжитель.m3d
          • icon-Сборка.a3d Сборка.a3d
          • icon-Шв 8-3876.m3d Шв 8-3876.m3d
          • icon-Шв 8-продольн.m3d Шв 8-продольн.m3d
          • icon-Шв 10-1480.m3d Шв 10-1480.m3d
          • icon-Шв 20-продольн.m3d Шв 20-продольн.m3d
          • icon-Арка.m3d Арка.m3d
          • icon-Натяжитель.m3d Натяжитель.m3d
          • icon-Сборка.a3d Сборка.a3d
          • icon-Шв 8-3876.m3d Шв 8-3876.m3d
          • icon-Шв 8-продольн.m3d Шв 8-продольн.m3d
          • icon-Шв 10-1480.m3d Шв 10-1480.m3d
          • icon-Шв 20-продольн.m3d Шв 20-продольн.m3d
          • icon-Барабан.m3d Барабан.m3d
          • icon-Подшипник NSK P206 1.m3d Подшипник NSK P206 1.m3d
          • icon-Сборка.a3d Сборка.a3d
        • icon-21-11-2011.cdw 21-11-2011.cdw
        • icon-Барабан.m3d Барабан.m3d
        • icon-Жёлоб.cdw Жёлоб.cdw
        • icon-Жёлоб 1.m3d Жёлоб 1.m3d
        • icon-Лента транспорт.m3d Лента транспорт.m3d
        • icon-Накладка.m3d Накладка.m3d
        • icon-Сборка.a3d Сборка.a3d
        • icon-Сборка общая.a3d Сборка общая.a3d
        • icon-Сборка часть левая.a3d Сборка часть левая.a3d
        • icon-Чертеж.cdw Чертеж.cdw
        • icon-Чертеж2.cdw Чертеж2.cdw
        • icon-Чертёж общего вида.cdw Чертёж общего вида.cdw
        • icon-Чертёж общего вида 2.cdw Чертёж общего вида 2.cdw
        • icon-Швел 10-250.m3d Швел 10-250.m3d
        • icon-м3333333333333.cdw м3333333333333.cdw
        • icon-Деталь _ Сталь 10.m3d Деталь _ Сталь 10.m3d
        • icon-Звено.m3d Звено.m3d
        • icon-Звено 2.m3d Звено 2.m3d
        • icon-Сборка.a3d Сборка.a3d
      • icon-Звёздочка ведомая z13.m3d Звёздочка ведомая z13.m3d
      • icon-Звёздочка ведущая z15.m3d Звёздочка ведущая z15.m3d
      • icon-Короб 1.m3d Короб 1.m3d
      • icon-Короб 2.m3d Короб 2.m3d
      • icon-Короб 3.m3d Короб 3.m3d
      • icon-Крепление ролика ведомого.m3d Крепление ролика ведомого.m3d
      • icon-Крепление ролика ведомого 2 (2).m3d Крепление ролика ведомого 2 (2).m3d
      • icon-Крепление ролика ведомого 2.m3d Крепление ролика ведомого 2.m3d
      • icon-Крепление ролика обводного.m3d Крепление ролика обводного.m3d
      • icon-Крепление ролика обводного 2.m3d Крепление ролика обводного 2.m3d
      • icon-Лоток в сборе.a3d Лоток в сборе.a3d
      • icon-Мотор-редуктор GM-H 2,2-1к10.m3d Мотор-редуктор GM-H 2,2-1к10.m3d
      • icon-Натяжка.a3d Натяжка.a3d
      • icon-Общая сборка.a3d Общая сборка.a3d
      • icon-Перемычка.m3d Перемычка.m3d
      • icon-Перемычка 2.m3d Перемычка 2.m3d
      • icon-Перемычка на натяжке.m3d Перемычка на натяжке.m3d
      • icon-Подошва.m3d Подошва.m3d
      • icon-Подшипник NSK P206.m3d Подшипник NSK P206.m3d
      • icon-Постель.m3d Постель.m3d
      • icon-Привод.a3d Привод.a3d
      • icon-Пятка.m3d Пятка.m3d
      • icon-Ребро.m3d Ребро.m3d
      • icon-Ребро 2.m3d Ребро 2.m3d
      • icon-Ребро 3.m3d Ребро 3.m3d
      • icon-Сборка.a3d Сборка.a3d
      • icon-Сборка 2.a3d Сборка 2.a3d
      • icon-Сборка общая.a3d Сборка общая.a3d
      • icon-Сборка с транспортёром PG1.a3d Сборка с транспортёром PG1.a3d
      • icon-Стойка натяжки.m3d Стойка натяжки.m3d
      • icon-Стойка натяжки 2.m3d Стойка натяжки 2.m3d
      • icon-Шв.  80-490.m3d Шв. 80-490.m3d
      • icon-Шв.  100-700.m3d Шв. 100-700.m3d
      • icon-Шпонка клиновая.m3d Шпонка клиновая.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:

Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
