Конвейер винтовой в трубе (L=4,8м)

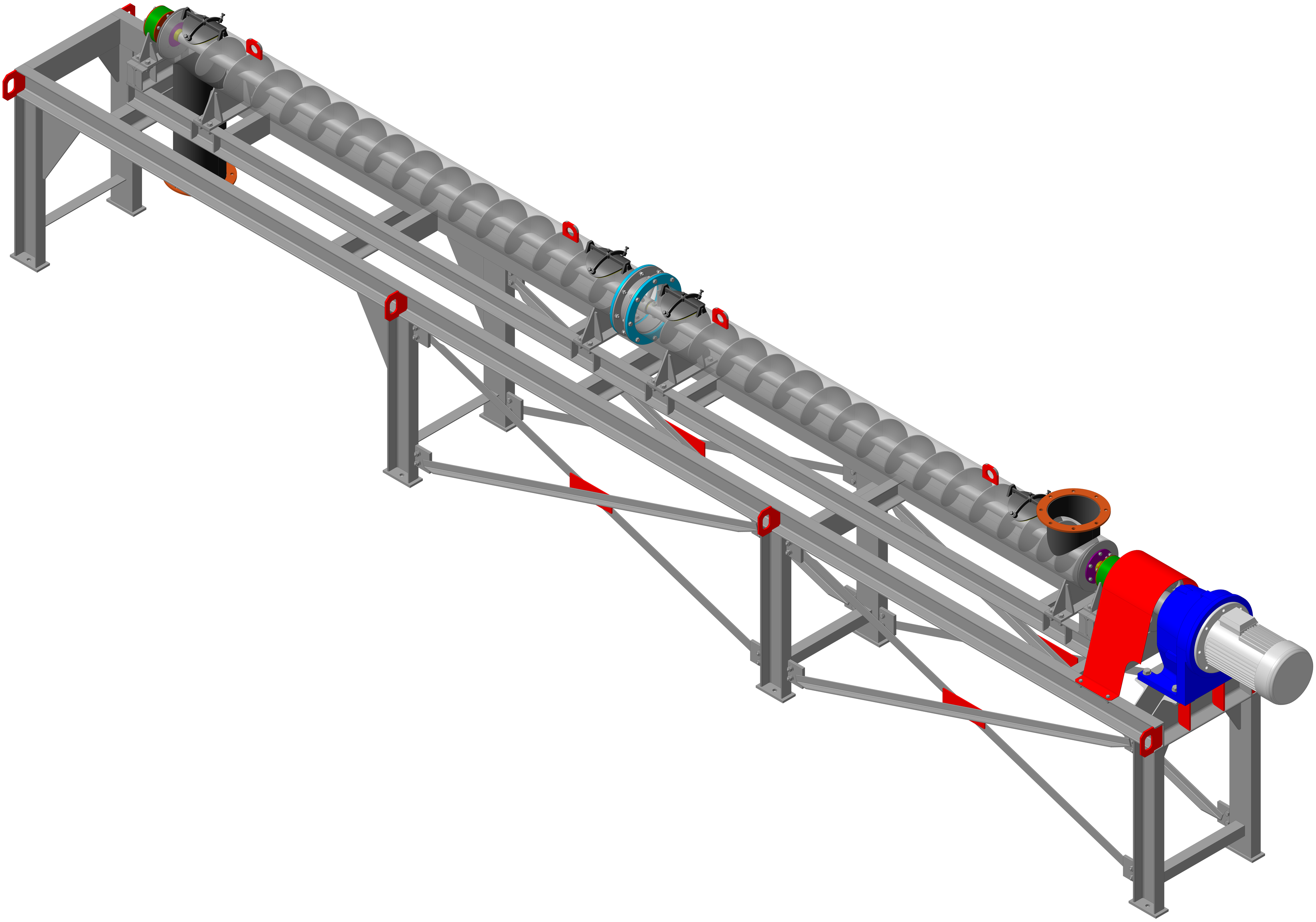

Конвейер золоудаления
Основные преимущества, которыми обладает винтовой конвейер:
- широкий спектр применения;
- компактность;
- герметичность конструкции (пыленепроницаемый корпус);
- удобство в обслуживании.
Золошлакоудаление - это система механического, пневматического и гидравлического оборудования, предназначенного для удаления золы из бункеров золоуловителей и золы и шлака от котлов, а также транспортировка их до золошлакоотвалов либо к потребителю.
Удаление золы и шлака механогидравлическим способом, помимо винтового, также может производиться с помощью скреперного, скребкового или роторного оборудования.

В данной конструкции предусмотрены технологические люки для ревизии.
Привод (4МЦ2С-125) в модели представлен условно!!!

Техническая характеристика конвейера:
1. Транспортируемый продукт - зола;
2. Производительность, т/ч: 2;
3. Исполнение - газоплотное в трубе;
4. Частота вращения шнека, об/мин: 28;
5. Диаметр винта, мм: 190;
6. Шаг перьев шнека - переменный;
7. Толщина пера шнека, мм: 5;
8. Толщина стенки трубы, мм: 7;
9. Угол наклона, град.: 0;
10. Привод:
10.1 мотор-редуктор 4МЦ2С-125-28-3,0-G110;
10.2 мощность, кВт: 3,0;
10.3 частота вращения, об/мин: 28;
11. Направление движения продукта - от привода.

Состав: 3D сборка без истории построения Язык документа

Софт: STEP / IGES 203

Файлы:
Конвейер золоудаления в сборе_.stp
