Ковшовой конвейер 2000 кН/ч

Федеральное агентство по образованию РФ
Пермский Государственный Технический Университет
Кафедра «Подъёмно-транспортные, строительно-дорожные машины и оборудование»
Проект ковшового конвейера
Пояснительная записка к курсовому проекту по МНТ
Пермь, 2007

Введение
К машинам непрерывного транспорта относятся конвейеры, установки гидро- и пневмотранспорта (для перемещения грузов в несущей среде). Особую группу составляют работающие совместно с ними вспомогательные устройства: питатели, весы, погрузочные машины, бункера, дозаторы и др. Основное назначение машин непрерывного транспорта – перемещение грузов по заданной трассе.
Машины непрерывного транспорта классифицируют:
- по области применения
• Общего назначения
• Специальные
- по способу передачи перемещаемому грузу движущей силы
• Действующие при помощи механического привода
• Самотечные
• Устройства пневматического и гидравлического транспорта
- по характеру приложения движущей силы и конструкции
• С тяговым элементом (лентой, цепью, канатом)
• Без тягового элемента
- по роду перемещаемых грузов
• Для транспортирования насыпных материалов(ленточные, пластинчатые, ковшовые, скребковые, винтовые конвейеры, ковшовые элеваторы, транспортирующие трубы)
• Штучных грузов (ленточные, пластинчатые, тележечные, люлечные, подвесные, роликовые, шаговые конвейеры, люлечные и полочные элеваторы)
• Пассажиров (ленточные и пластинчатые конвейеры, эскалаторы)
- по назначению и положению на производственной площадке
• Стационарные
• Подвижные-распределительные
• Переставные
• Переносные
• Передвижные

Техническая характеристика
Ширина ковша 1000мм
Шаг цепи 1000мм
Длина конвейера по горизонтали 51250мм
Высота конвейера 30700мм
Производительность 2000 кН/ч
Скорость движения ковшей 0,45м/сек
Размер кусков транспортируемого груза до 80мм
Мощность электродвигателя 36кВт

Основные особенности предлагаемой конструкции
Производительность до 500 т/ч. Длина горизонтальных участков до 150 м, высота подъёма до 60 м. Возможно перемещение разных грузов и применение пространственной трассы.
В качестве тягового элемента используется две пластинчатые цепи.

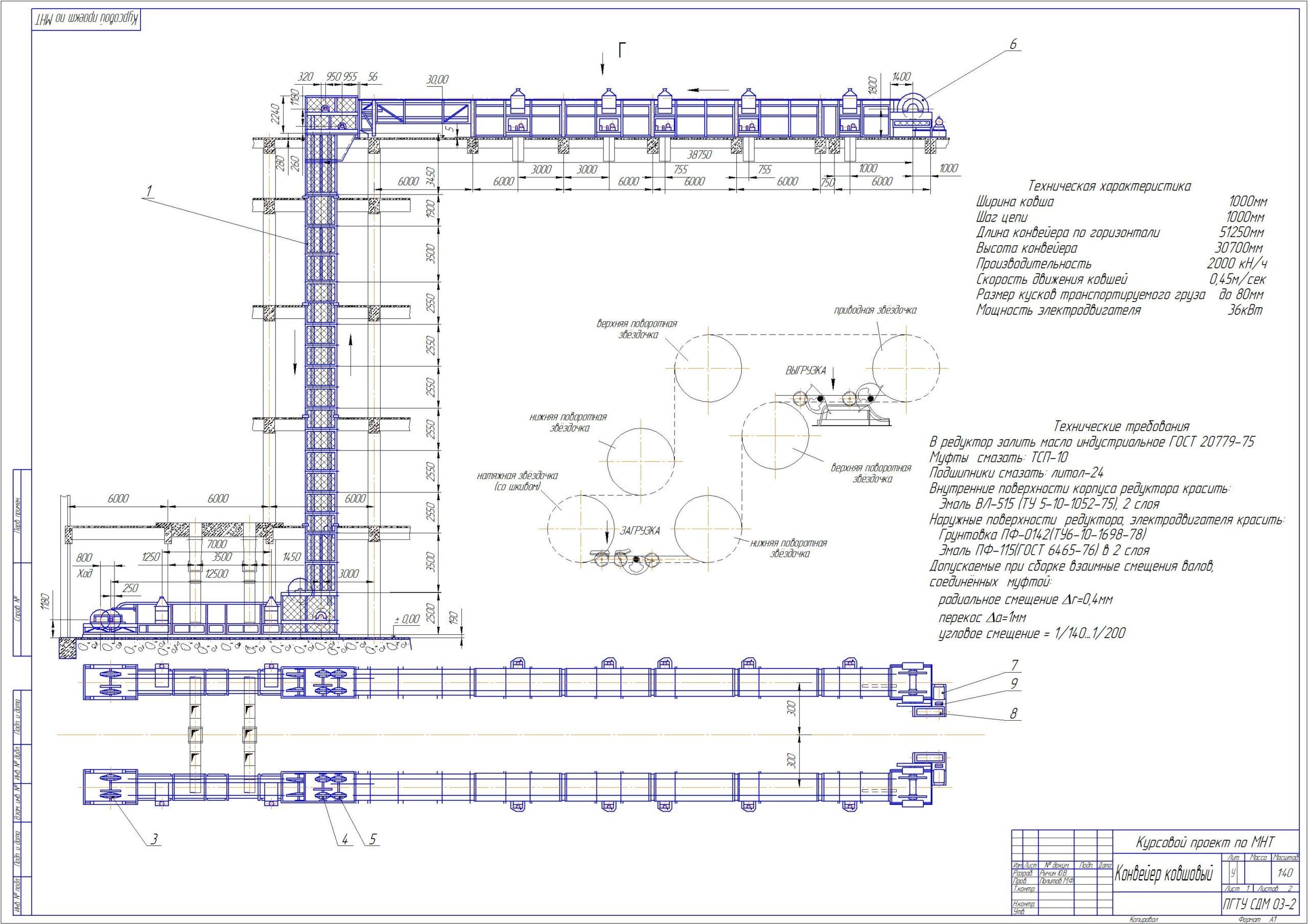

Состав: Общий вид, спецификация, ходовая часть, ПЗ Язык документа

Софт: КОМПАС-3D 13
