Ковшовый элеватор для щебня среднекускового Q = 45 т/ч

Калужский филиал МГТУ им. Баумана
Кафедра Подъемно-транспортные системы
Курсовой проект по дисциплине "Конструкция машин непрерывного транспорта" на тему: "Ковшовый элеватор"

Объектом проектирования является ковшовый элеватор.

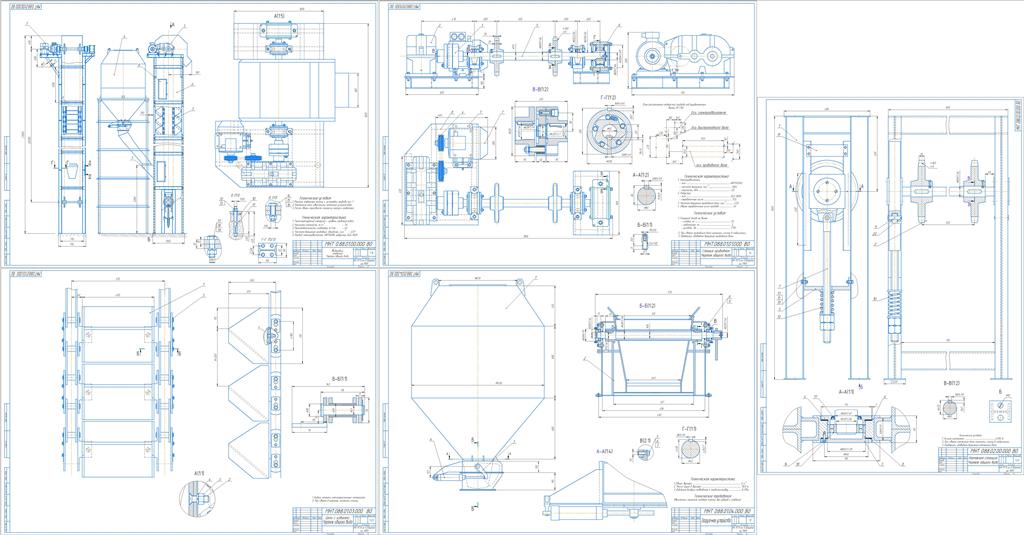

В данном проекте приведена разработка и проектирование ковшового элеватора. Пояснительная записка проекта состоит из нескольких глав, которые включают в себя расчет привода, расчет элеватора, расчет приводного вала, выбор муфт, расчеты натяжной и приводных станций, а так же прочие сопутствующие расчеты. Так же проект включает в себя пять чертежей формата А1: общий вид элеватора, станция приводная, станция натяжная, цепь с ковшами и бункер, а так же спецификации к ним.

Транспортируемый материал – щебень среднекусковой;
1,8 т/м3 – насыпная плотность груза;
Q = 45 т/ч – производительность элеватора;
H =20 м – высота подъема;
Условия работы – средние;
Расположение ковшей – сомкнутое;
Тяговый элемент – пластинчатая цепь.

Содержание
Введение 6
1. Предварительный расчет ковшового элеватора 8
1.1. Выбор типа ковша, скорости цепи и способа разгрузки 9
1.2. Определение необходимой погонной вместимости ковша 9
1.3. Выбор ковшей 9
1.1. Распределенная масса транспортируемого груза 10
1.2. Распределенная масса ковшей 10
1.3. Распределенная масса ходовой части ковшового элеватора 10
2. Тяговый расчет элеватора 11
3. Определение тягового усилия на приводных звездочках и мощности привода 13
3.1. Тяговое усилие на приводных звездочках: 13
3.2. Выбор двигателя 13
4. Расчет привода конвейера 14
4.1. Расчет звездочек ковшового элеватора 14
4.2. Расчет мощности привода 15
4.3. Выбор останова 17
4.4. Выбор тормоза 17
4.5. Выбор муфт 18
5. Определение полюсного расстояния и типа разгрузки 18
6. Определение траектории полета частиц груза 19
7. Расчёт приводного вала 20
7.1. Расчёт приводного вала на статическую прочность 23
7.2. Расчет приводного вала на сопротивление усталости 24
8. Расчёт натяжного устройства 25
9. Расчёт подшипников приводного вала и оси натяжного устройства 27
10. Проверка прочности шпоночного соединения 28
11. Расчёт загрузочного устройства 29
13. Инновационные предложения. 30
Список используемой литературы 31
Приложение А 34
Приложение Б 35
