Ленточный конвейер Q = 300 т/ч (среднекусковой известняк)

КФ МГТУ им. Н.Э Баумана

КУРСОВОЙ ПРОЕКТ
по дисциплине «Машины непрерывного транспорта»

на тему: Ленточный конвейер Q = 300 т/ч (среднекусковой известняк)
Курсовой проект содержит 5 листов чертежей формата А1,
расчётнопояснительную записку на 38 с., включающую 6 рис., 1 табл., 12
литературных источников, 4 приложений.
Объектом проектирования является ленточный горизонтально
наклонно-горизонтальный конвейер.
Задачи проектирования: выполнить предварительный и поверочный
расчет ленточного конвейера. По результатам поверочного расчёта выполнить
расчет привода, натяжной станции, очистительного и разгрузочного
устройств, и других элементов конвейера. Сформировать чертежи общего
вида конвейера, приводной и натяжной станций, а также очистительного и
разгрузочного устройства конвейера.
Исходные данные:

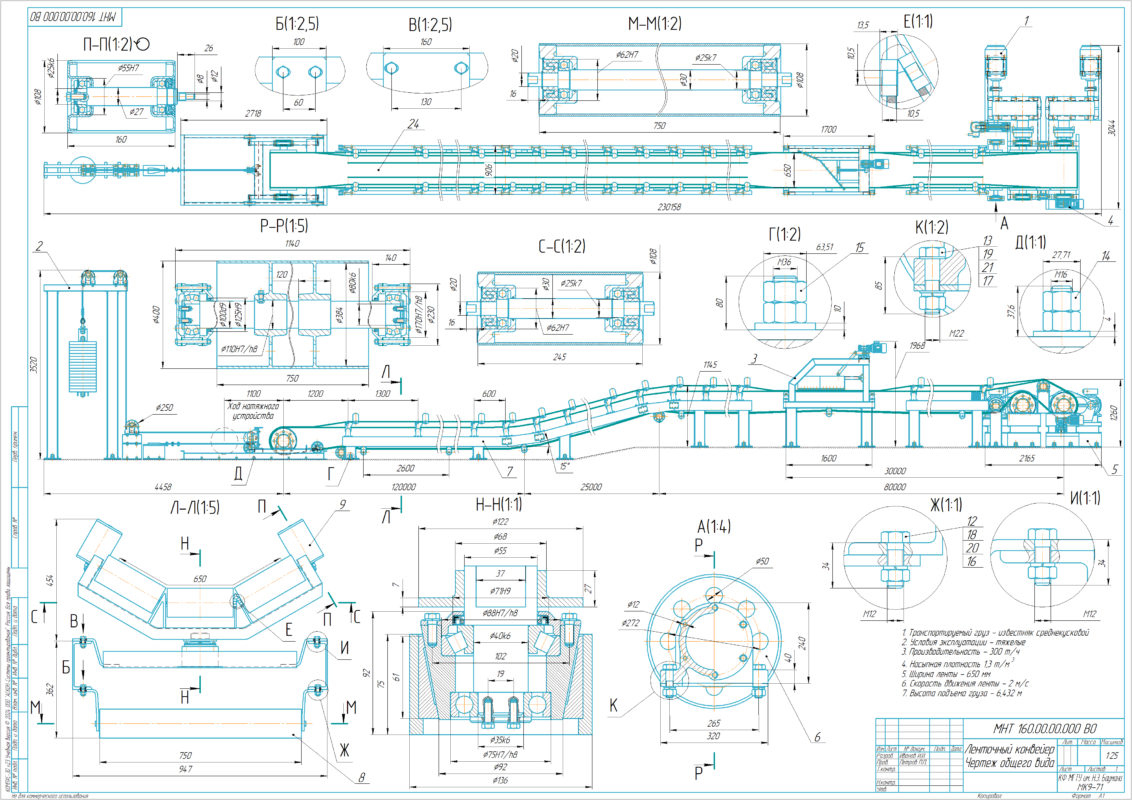

Конвейер Л3-3 является горизонтально-наклонно-горизонтальным с

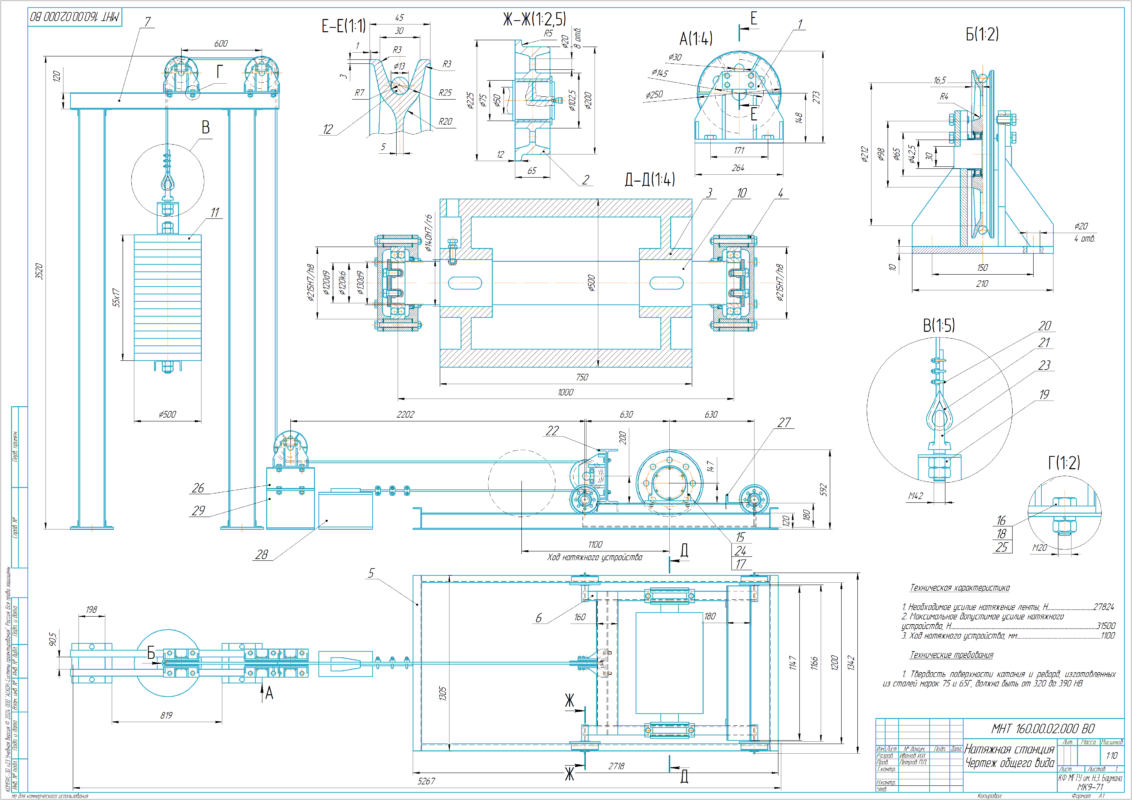

уклоном вверх. На первом горизонтальном участке расположено натяжное
устройство (2) и загрузочное устройство (1) с роликовой батареей (8),
расположенное в начале горизонтального участка на рабочей ветви конвейера,
а также отклоняющий барабан (5) на порожней ветви недалеко от натяжного
барабана. На переходах от первого горизонтального участка до наклонного и
от наклонного участка до второго горизонтального участка расположены

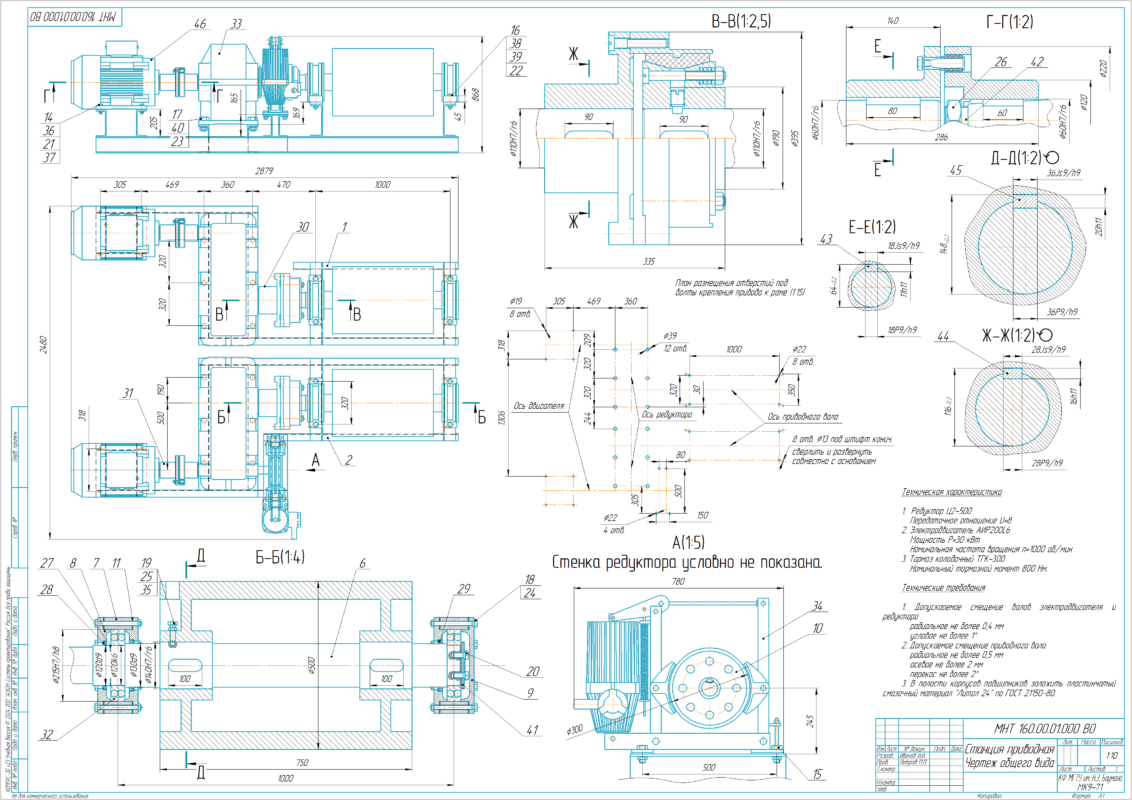

роликовые батареи (8). В конце второго горизонтального участка расположена
приводная станция и два отклоняющих барабана (5) на грузовой и порожней
ветвях соответственно. В 30м от приводной станции (если двигаться в
обратном движению груз направлении) расположено сбрасывающее

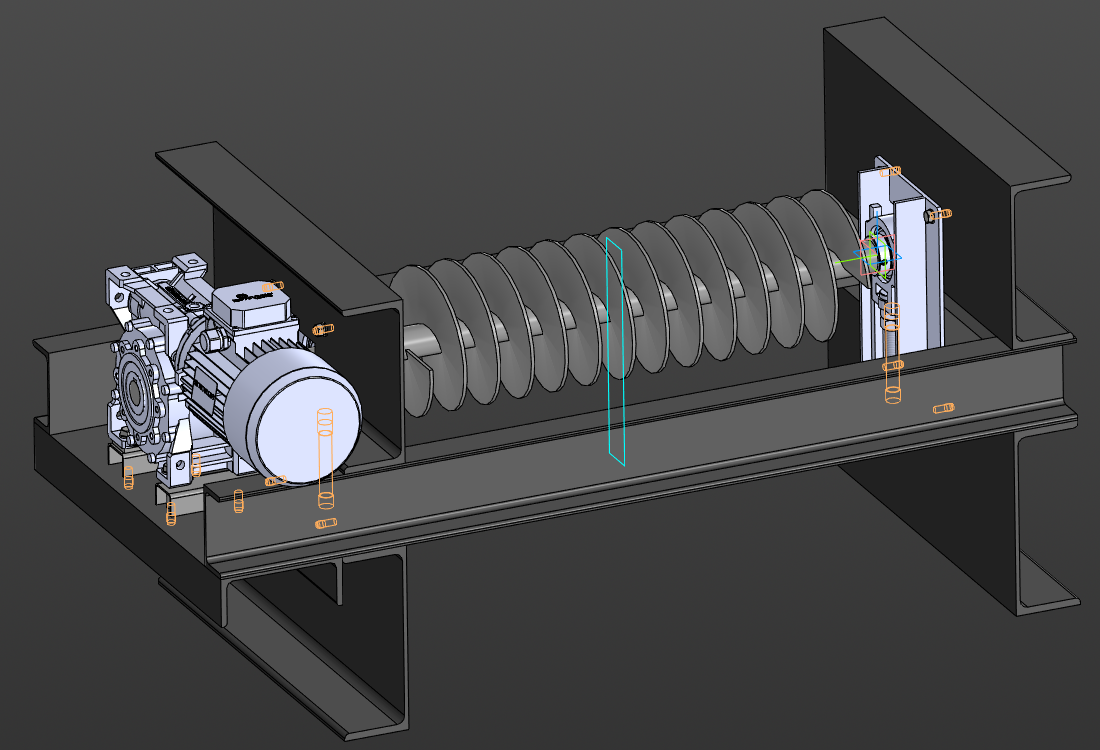

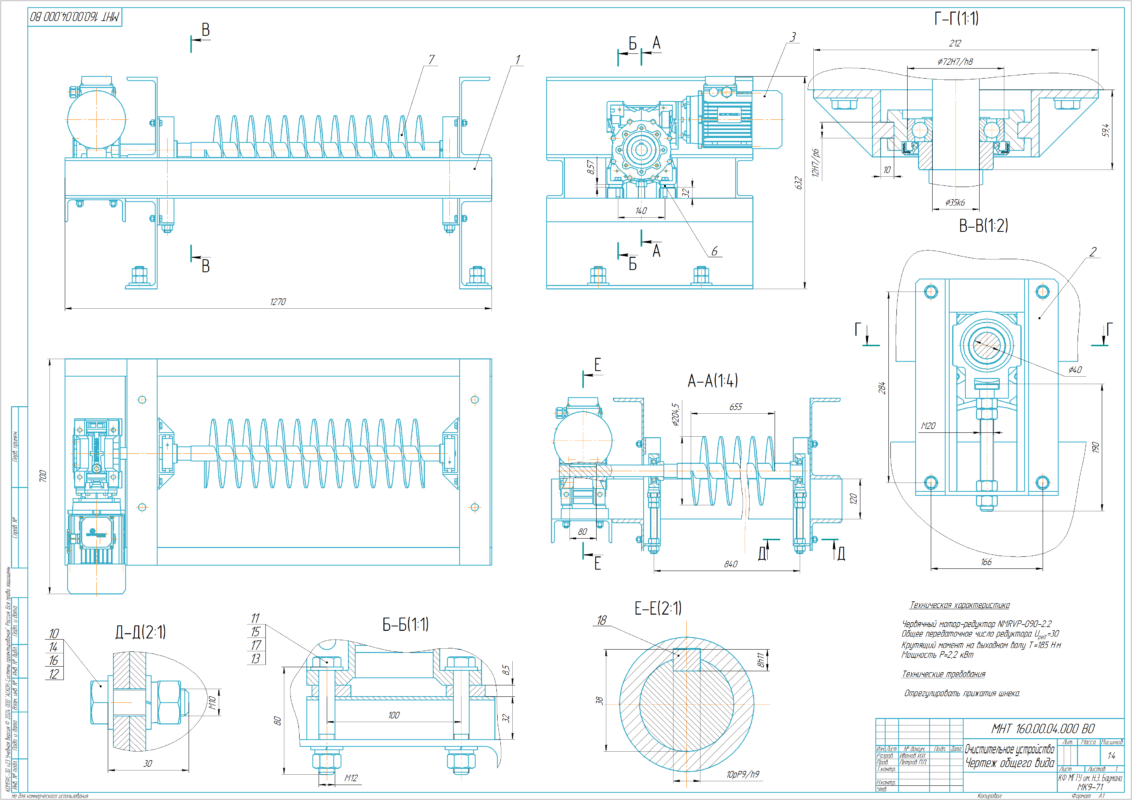

устройство. Так же под первым (по пути ходу ленты) барабаном установлено
очистное устройство шнекового типа (9).
Транспортируемый груз –среднекусковой известняк (максимальный
размер кусков 120 мм, насыпная плотность ρ = 1,3 т/м3, угол естественного
откоса 𝜑 = 40° [1., c 11-22].
Производительность конвейера Q = 300 т/ч;
Общая длина конвейера L = 225 м;
Условия эксплуатации конвейера – тяжелые;
Угол наклона:𝛽 = 15°;
Минимальный угол обхвата лентой приводного барабана: 𝛼 = 360°;
Высота подъема груза: 𝐻=6,432 м.
Оглавление
РЕФЕРАТ ................................................................................................................. 5
ВВЕДЕНИЕ .............................................................................................................. 9
1. Назначение и область применения конвейера ............................................... 11
2. Описание схемы конвейера и анализ исходных данных ............................... 12
3. Обобщенный расчет конвейера ....................................................................... 14
3.1. Определение теоретической производительности .................................. 14
3.2. Определение ширины ленты ...................................................................... 14
3.3. Определение параметров роликоопор ...................................................... 15
3.3.1. Определение шага установки роликоопор ......................................... 15
3.3.2. Определение диаметра роликов .......................................................... 16
3.3.3. Определение массы вращающихся частей роликовых опор ............ 16
3.4. Выбор резинотканевой ленты и определение ее параметров ................. 16
3.5. Определение распределенных масс .......................................................... 17
3.5.1. Распределенная масса груза ................................................................. 17
3.5.2. Распределенная масса вращающихся частей роликовых опор ........ 18
3.5.3. Распределенная масса ленты ............................................................... 18
3.6. Выбор коэффициентов сопротивления движению .................................. 18
3.6.1 Коэффициент сопротивления движению на рядовых роликовых
опорах 18
3.6.2 Коэффициент сопротивления движению на отклоняющих барабанах,
установленных в перегибах холостой ветви ................................................ 18
3.6.3 Коэффициент сопротивления движению на натяжном барабане в
месте перегиба ленты на 180° ........................................................................ 18
3.6.4 Коэффициент сопротивления движению на роликовых батареях ... 18
3.7 Сопротивления движению в пункте загрузки ........................................... 19
4. Тяговый расчет конвейера ................................................................................ 20
4.1. Определение точек с минимальным натяжением ленты ...................... 20
4.2. Определение значений минимально допустимых натяжений в ленте для
рабочей и холостой ветвей ................................................................................ 20
4.3. Определение необходимого угла обхвата ленты приводного барабана 24
4.4. Выбор параметров приводного и натяжного барабанов ......................... 24
4.5. Расчет привода ............................................................................................ 25
5. Расчет тормоза ............................................................................................. 27
6. Расчет и проектирование приводных валов ............................................. 28
6.1. Построение эпюр изгибающих моментов ................................................ 28
7. Натяжная станция ....................................................................................... 32

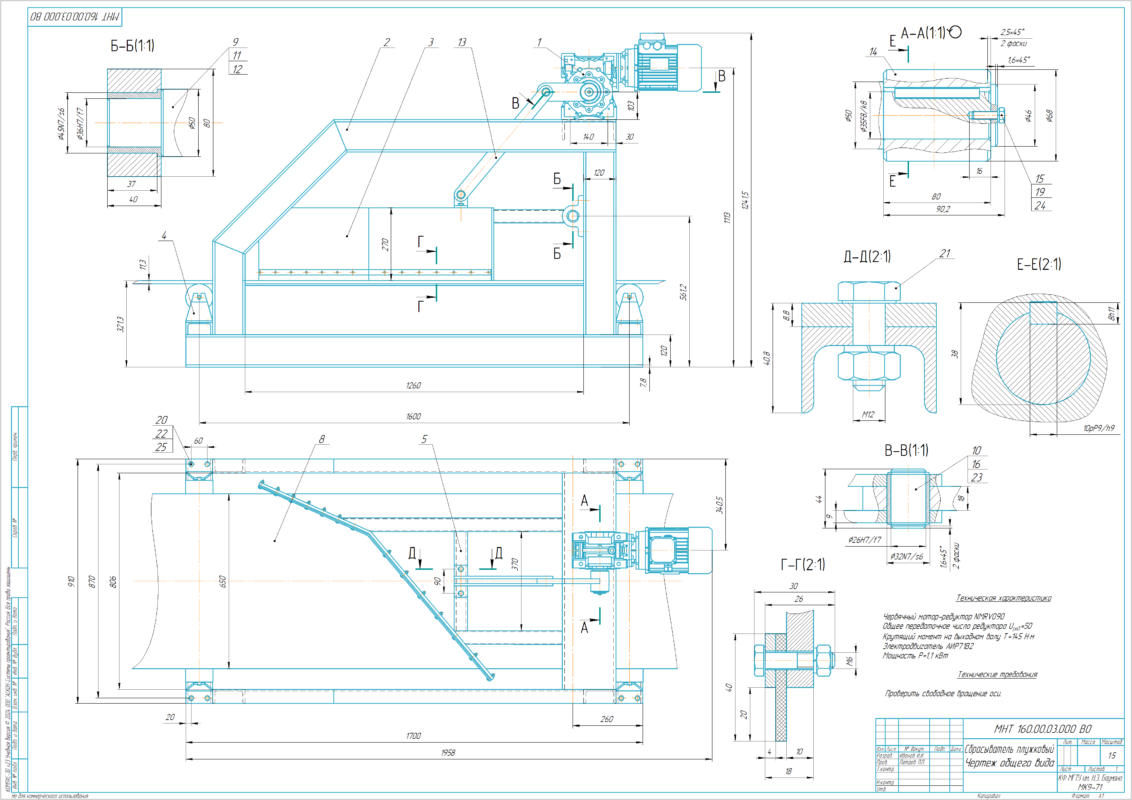

8. Разгрузочное устройство .................................................................................. 33
9. Очистное устройство ........................................................................................ 33
10. Опорные устройства ....................................................................................... 33
11. Выбор муфт ...................................................................................................... 34
ЗАКЛЮЧЕНИЕ ..................................................................................................... 36
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ .................................................. 37
ПРИЛОЖЕНИЕ А ................................................................................................. 39
ПРИЛОЖЕНИЕ Б .................................................................................................. 42
ПРИЛОЖЕНИЕ В ................................................................................................. 44
ПРИЛОЖЕНИЕ Г .................................................................................................. 45
