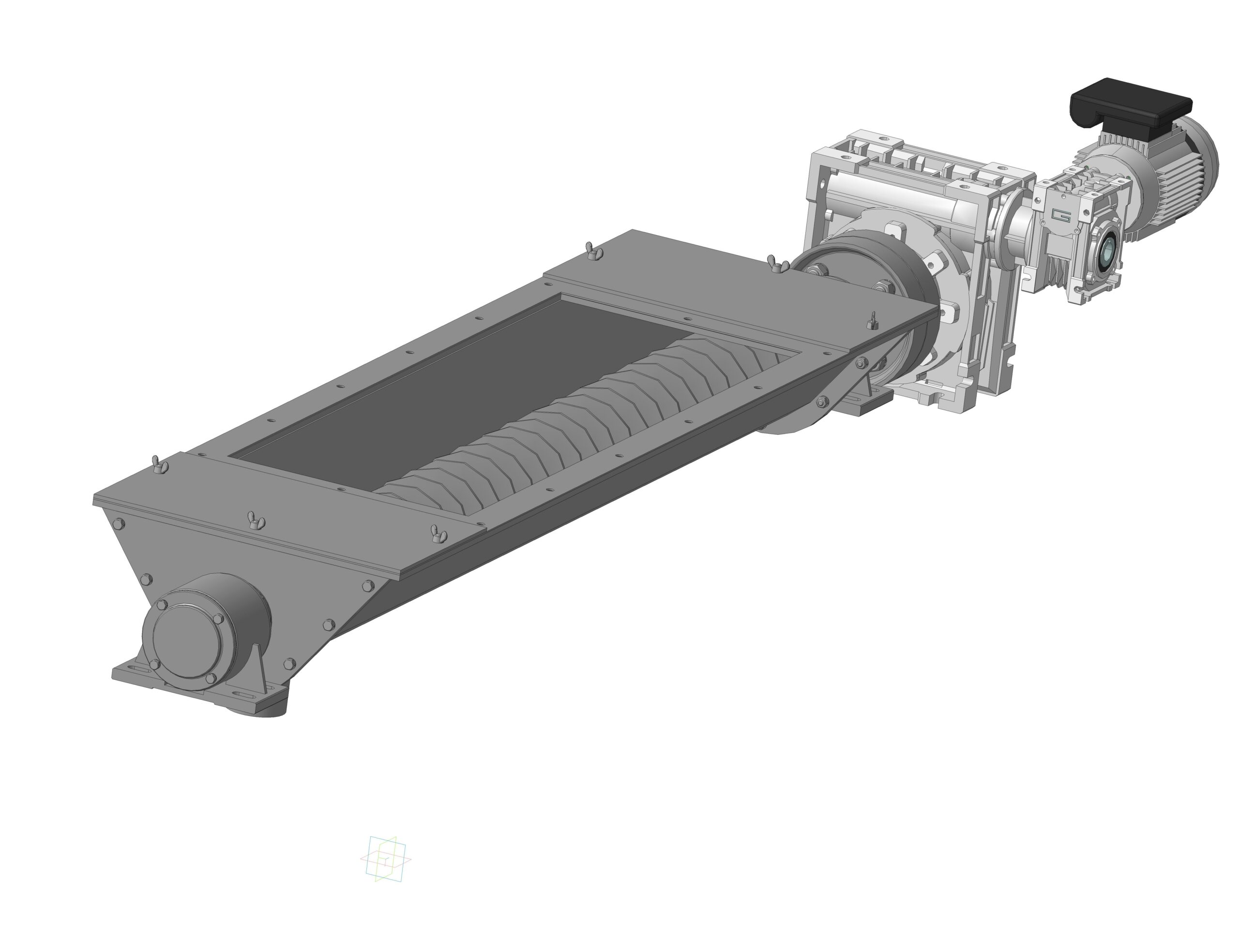

Лотковый шнековый конвейер

Лотковые шнековые конвейеры часто применяются как дозаторы или транспортёры при выгрузке порошков и сыпучих материалов. Винтовые конвейеры можно встретить на пищевых предприятиях или заводах по изготовлению строительных материалов и бумаги.
Редуктор, Двигатель, заимствованы (без истории построения). Лоток вид сверху 1630х440.

3D Модели шнек

Автор

HAMILTONETO

Дата

18.10.2025

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Лотковый конвеер
- Сборка.stp
- _Mмотор.3d.igs
  - _MY_71_2_4_B14_230_50Hz.3d.igs
  - _MY_71_2_4_B14_230_50Hz.3d.m3d
  - designation.txt
- редуктор.3d.igs
  - _CMM_050-110_U_750_71_B14_US2.3d.m3d
  - _CMM_050-110_U_750_71_B14_US2.3d.igs
  - designation.txt
- С312.02.00.000 Шнек
  - С312.02.02.000 Винт
    - С312.02.02.002 Ось.m3d
    - С312.02.02.001 Труба.m3d
    - С312.02.02.004 Втулка.m3d
    - С312.02.02.003 Труба.m3d
  - С312.02.00.000 СБ Шнек v23.a3d
  - С312.02.00.003 Полумуфта.m3d
  - С312.02.00.001 Крышка глухая.m3d
  - С312.02.01.000 Корпус шнека
    - С312.02.01.000 Корпус шнека.a3d
    - С312.02.01.004 Фланец.m3d
    - С312.02.01.005 Прокладка.m3d
    - С312.02.01.003 Крышка.m3d
    - С312.02.01.006 Прокладка.m3d
    - С312.02.01.002 Крышка.m3d
    - С312.02.01.001 Крышка.m3d
    - С312.02.01.100 Основание корпуса
      - С312.02.01.104 Труба.m3d
      - С312.02.01.103 Плита.m3d
      - С312.02.01.100 Основание корпуса.a3d
      - С312.02.01.102 Бортик.m3d
      - С312.02.01.101 Лоток.m3d
  - С312.02.03.000 Опора приводная
    - С312.02.03.007 Прокладка.m3d
    - С312.02.03.005 Полумуфта.m3d
    - С312.02.03.000 Опора приводная.a3d
    - С312.02.03.002 Крышка проходная.m3d
    - С312.02.03.100 Корпус Опоры
      - С312.02.03.102 Основание.m3d
      - С312.02.03.103 Ребро.m3d
      - С312.02.03.100 СБ Корпус опоры .a3d
      - С312.02.03.101 Втулка.m3d
    - С312.02.03.003 Втулка.m3d
    - С312.02.03.004 Вал.m3d
  - С312.02.00.000 СБ Шнек.a3d
  - С312.02.00.002 Вал редуктора.m3d
