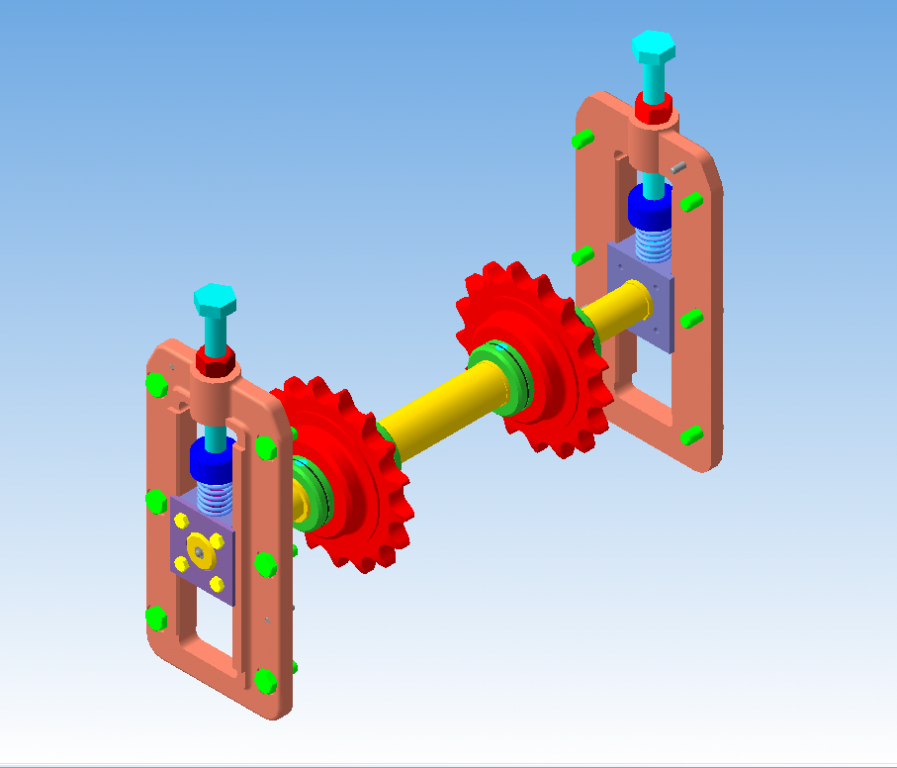

Натяжное устройство цепного транспортера 3D

Цепная передача состоит из ведущей и ведомой звёздочки и цепи. Так как цепи при работе вытягивается, то для натяжения цепи используют различные натяжные устройства.

Состав: Сборочный чертеж, Спецификация, 3D модель Язык документа

Софт: Компас v13

Файлы:
Натяжное устройство цепного транспортера\01.012 - Звездочка.m3d
Натяжное устройство цепного транспортера\01.012 - Ось.m3d
Натяжное устройство цепного транспортера\01.012.001 - Рамка.m3d
Натяжное устройство цепного транспортера\01.012.002 - Винт М
Натяжное устройство цепного транспортера\01.012.002 - Винт М
Натяжное устройство цепного транспортера\01.012.003 - Тарелка Пружини.m3d
Натяжное устройство цепного транспортера\01.012.004 - Пружина сжатия.m3d
Натяжное устройство цепного транспортера\01.012.005 - Штирь.m3d
Натяжное устройство цепного транспортера\01.012.006 - Ползун.m3d
Натяжное устройство цепного транспортера\01.012.007 - Ось.cdw
Натяжное устройство цепного транспортера\01.012.008 - Накладка.cdw
Натяжное устройство цепного транспортера\01.012.008 - Накладка.m3d
Натяжное устройство цепного транспортера\01.012.016 - Втулка.m3d
Натяжное устройство цепного транспортера\Кольцо 17.m3d
Натяжное устройство цепного транспортера\кольцо.m3d
Натяжное устройство цепного транспортера\Натяжноу устройство цепного транспортера.a3d
Натяжное устройство цепного транспортера\Сборочний чертеж Натяжноо устройства цепного транспортера.cdw
Натяжное устройство цепного транспортера\Спецификация.spw
Натяжное устройство цепного транспортера
