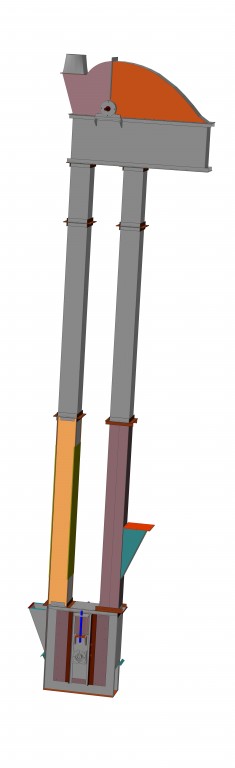

Нория НЛ-10. Вертикальный ковшовый элеватор. Тяговый орган лента. Применяется для транспортировки сыпучих материалов крупностью до 4 мм. В агропромышленном комплексе, на логистических пунктах перегрузки и транспортировки различных агро культур. Производительность 10т/ч.
