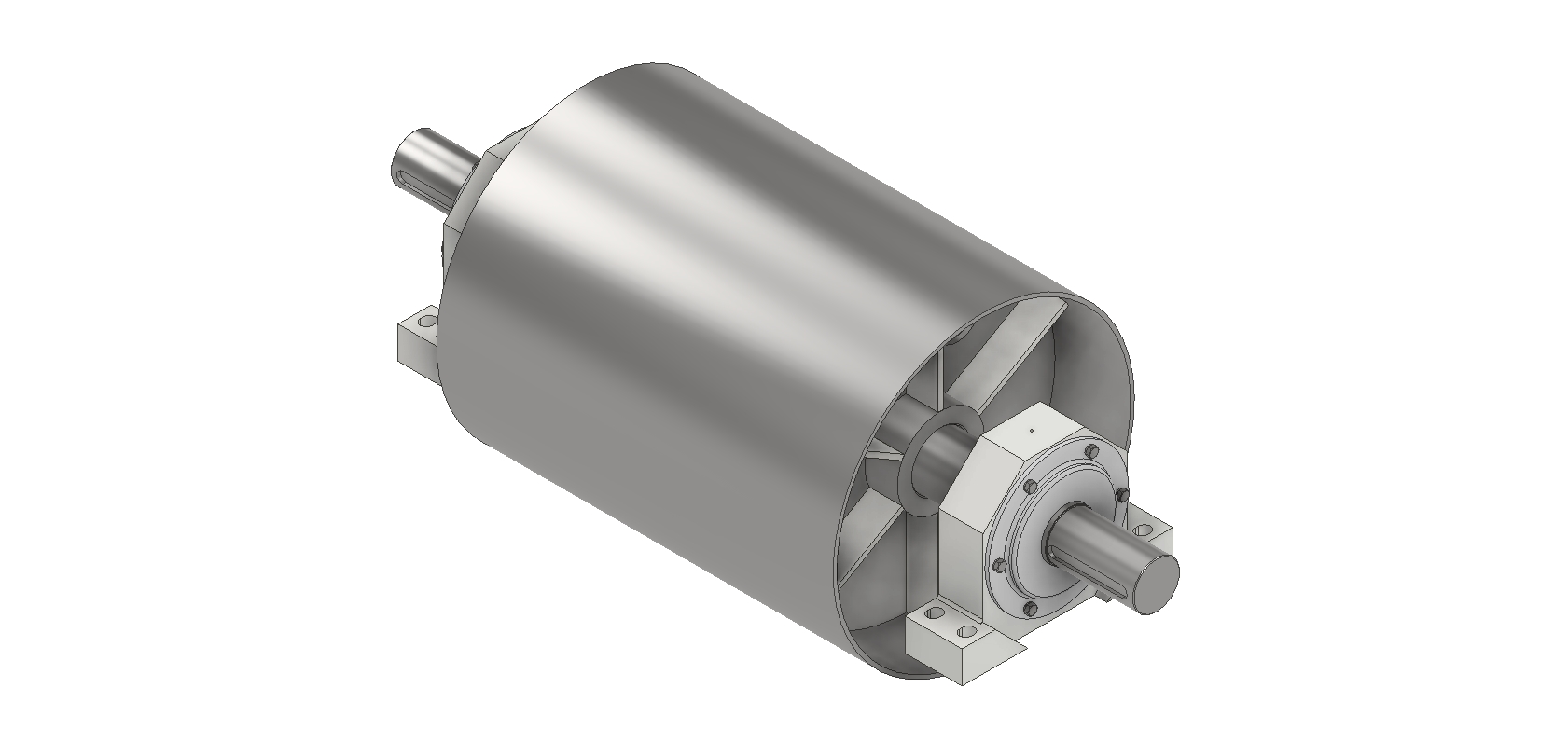

Приводной барабан ленточного конвейера двусторонний.
Ширина ленты – 1000 мм.
Диаметр барабана – 1215 мм.
Межосевое расстояние между подшипниковыми опорами – 1990 мм.
В архив включены чертежи в формате pdf:
1. Сборочный чертеж приводного барабана.
2. Обечайка.
3. Вал.
4. Кольцо дистанционное.
5. Корпус подшипника.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Конвейеры -
- Приводной барабан ленточного конвейера с шириной ленты – 1000 мм
Приводной барабан ленточного конвейера с шириной ленты – 1000 мм
0
8
887
2
0
100
Сообщить о проблеме
Автор
kir7779
Дата
09.11.2019
Язык
Русский
Состав
3D сборка, модели деталей, чертежи в формате pdf
Софт
Autodesk Inventor 2020
Как открыть?
Отзывов пока нет
Содержимое архива
-
Барабан в сборе.iam
-
Барабан приводной.iam
-
Барабан приводной.pdf
-
Вал.ipt
-
Вал.pdf
-
Втулка.ipt
-
Втулка 2.ipt
-
Кольцо дистанционное.ipt
-
Кольцо дистанционное.pdf
-
Корпус подшипника.ipt
-
Корпус подшипника.pdf
-
Крышка.ipt
-
Обечайка.ipt
-
Обечайка.pdf
-
Ребро.ipt
-
Фланец (диск).ipt
