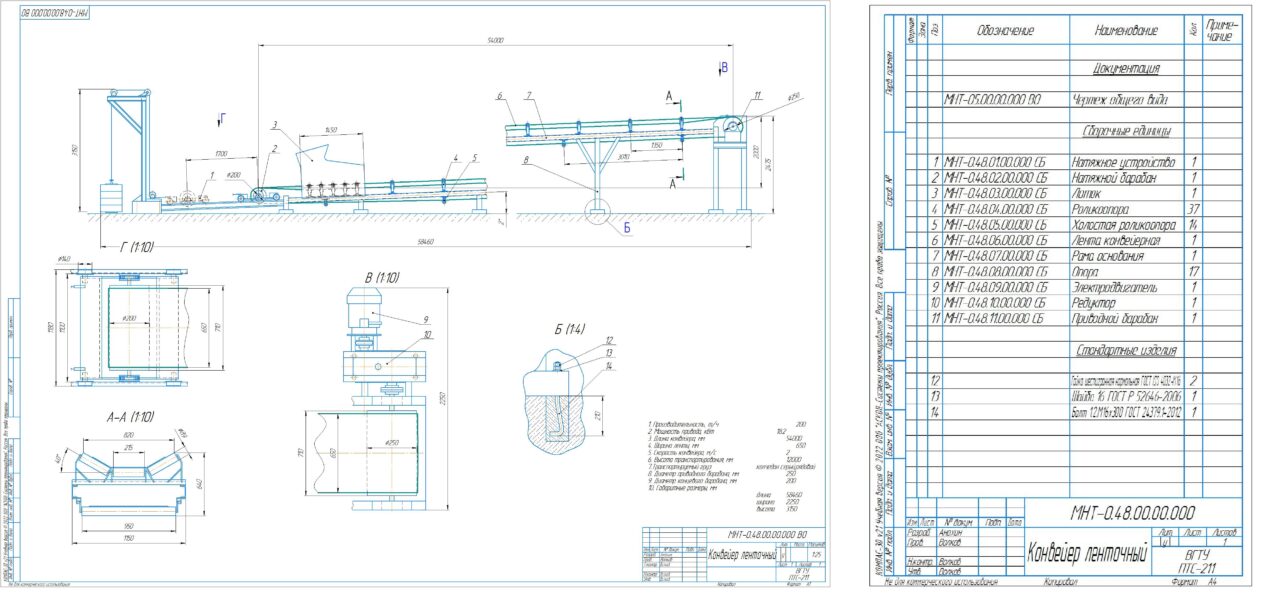

Проектирование и расчет конвейера 54 м

Министерство высшего образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
высшего образования
Воронежский государственный технический университет

Кафедра строительной техники и инженерной механики имени профессора Н.А. Ульянова

КУРСОВОЙ ПРОЕКТ ПО ДИСЦИПЛИНЕ: "Машины и оборудование непрерывного транспорта" на тему «Проектирование и расчет конвейера»

Исходные данные:

• Длина конвейера: 54м
• Высота конвейера: 2
• Груз: колчедан серный, рядовой
• Крупность: 0-2мм
• Место установки: улица
• Тип проектной схемы: a
• Максимальная влажность воздуха:
• Абразивная пыль в воздухе: +
• Число смен: 2
• Часов в смену: 7
• Часов в сутки: 14
• Дней в году: 220
Плановая средняя производительность: 100 т/ч
Плановая максимальная производительность: 200 т/ч
• Расчетный коэффициент рабочего использования конвейера по времени: 0.94
• Коэффициент готовности конвейера: 0.89

Содержание

Введение 3
Задание на курсовую работу 4
1. Предварительный расчет ленточного конвейера 5
1.1. Определение физико-механических характеристик
транспортируемого груза 5
1.2. Определение класса использования конвейера 5
1.3. Определение режима работы конвейера 6
1.4. Характеристика условий работы 6
1.5. Составление проектной схемы конвейера 6
1.6. Предварительный выбор скорости и ширины ленты 7
1.6.1. Определение скорости ленты 7
1.6.2. Выбор ширины ленты 7
1.6.3. Проверка обеспечения максимальной производительности 8
1.7. Выбор типа ленты 8
1.8. Выбор роликоопор 8
1.9. Выбор расстояния между роликоопорами 8
1.10. Определение расчетной массовой производительности конвейера 9
1.11. Определение линейных нагрузок 10
1.11.1. Определение линейной нагрузки от ленты 10
1.11.2. Определение линейной нагрузки от роликоопор 10
1.11.3. Определение линейной нагрузки от массы груза 10
1.12. Определение ориентировочного тягового усилия на барабане 11
1.13. Выбор электродвигателя 11
1.14. Выбор принципиальной схемы привода 12
1.15. Определение тягового фактора барабана 12
1.16. Определение расчетного натяжения ленты 12
1.17. Окончательный выбор ленты 13
1.17.1. Определение типа ленты 13
1.17.2. Определение количества прокладок ленты 13
1.17.3. Определение времени прохождения ленты через пункт загрузки
и толщин обкладок 14
1.18. Определение параметров барабанов и редукторов 14
1.18.1. Определение диаметров барабанов 14
1.18.2. Проверка по удельному давлению 15
1.18.3. Определение длины барабанов 15
1.18.4. Выбор барабанов и редуктора 15
1.19. Выбор очистного устройства ленты и барабана 16
2. Уточненный тяговый расчет конвейера 17
3. Проверка выбранного оборудования 18
3.1. Проверка необходимого минимального натяжения ленты 19
3.2. Проверка выбора количества прокладок в ленте 19
3.3. Проверка правильности выбора двигателя 20
3.3.1. Проверка правильности выбора двигателя 20
3.3.2. Проверка двигателя по пусковым нагрузкам 20
3.4. Проверка условия необходимости установки тормоза 21
3.5. Выбор натяжного устройства 21
Список использованных источников 23
