Проектирование ленточного конвейера для штучных грузов

Алтайский государственный технический университет им И. И. Ползунова
Кафедра машины и аппараты пищевых производств
Курсовой проект по дисциплине подъемно-транспортные установки
Барнаул 2017

Исходные данные:
- производительность 85 т/ч;
- перемещение мешков с мукой (50кг)
- расстояния L1=18 м, L2=40 м, L3=8 м. (см. схему);
- угол наклона конвейера β=12°;
Рассматриваются ленточные конвейеры, необходимые для перемещения штучных грузов и сыпучих материалов.

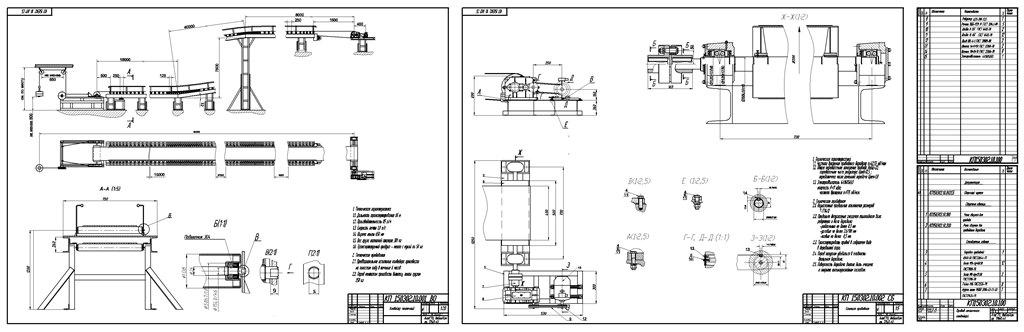

Графическая часть содержит сборочный чертеж приводной станции ленточного конвейера; вид общий ленточного конвейера.
Содержание
Задание
Введение
1.Расчет ленты
1.1. Выбор скорости ленты
1.2. Расчет ширины ленты
1.3. Проверка скорости
1.4. Расчет предварительной мощности
2. Прочностной расчет ленты
2.1. Определение максимального натяжения
2.2. Выбор и расчет ленты
3. Расчет роликоопор и выбор места расположения станций
3.1. Выбор роликоопор
3.2. Распределение нагрузки от роликов, коэффициенты
сопротивления
3.3. Особенности выбора места расположения
приводного устройства
3.4. Расположение натяжной станции
4. Выбор и расчет приводной станции
4.1. Выбор приводного барабана
4.2. Выбор электродвигателя
4.3 Выбор редуктора
4.4 Компоновка приводной станции
5. Расчет натяжной станции
5.1. Расчет груза натяжной станции
5.2. Подбор натяжной станции
8.2. Металлоконструкция
8.3. Особенности монтажа ленточного конвейера
8.4 Техника безопасности
Заключение
Список литературы

Состав: Привод ленточного конвейера (СБ), Ленточный конвейер (ВО), спецификация Язык документа

Софт: AutoCAD 2014

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Конвейеры / Проектирование ленточного конвейера для штучных грузов

записка.doc
чертеж+спецификация.dwg
содержание.docx
