Проектирование скребкового конвейера 20м 20град.

Российский Университет Транспорта
Кафедра Путевые строительный машины и робототехнические комплексы
Курсовая работа по дисциплине "Машины непрерывного транспорта"
На тему: «Проектирование скребкового конвейера»
Москва 2018

Исходные данные
Производительность Q=30т/ч;
скорость v=0,5 м/с;
тип скребков – высокие сплошные скребки;
трасса конвейера – наклонная;
длина конвейера l=20м;
угол наклона конвейера β=20°;
транспортируемый груз – кокс рядовой;
плотность груза ρ=0,5т/м^3.

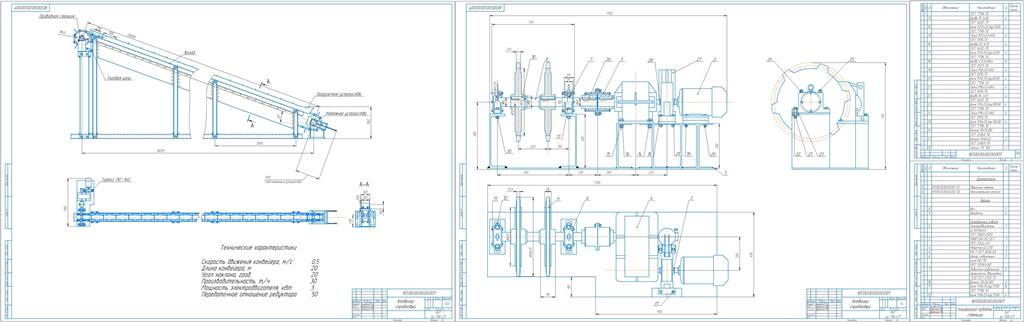

Графическая часть содержит общий вид конвейера и приводной станции
Скорость движения конвейера, м/с 0,5
Длина конвейера, м 20
Угол наклона, град. 20
Производительность, т/ч 30
Мощность электродвигателя, кВт 3
Передаточное отношение редуктора 50

Оглавление
Введение 3
1.Описание эксплуатации данной машины. 7
2.Исходные данные 8
3.Обобщенный расчет скребкового конвейера с высокими сплошными скребками 9
3.1Определение размеров желоба 9
3.2Выбор тяговой цепи 10
4.Определение параметров приводной станции. 13
5.Тяговый расчет. 17
6.Проверка конвейера на время пуска. 20
7.Параметры натяжного устройства. 22
8.Расчет валов и подбор подшипников. 26
8.1 Приводной вал. 26
8.2 Проверочный расчет приводного вала на прочность. 29
8.3 Подбор подшипников приводного вала. 31
8.4 Вал натяжного устройства. 32
8.5 Подбор подшипников на натяжном устройстве. 33
8.6 Расчет звездочек. 34
9.Проверочный расчет 35
10.Техника безопасности при эксплуатации и ремонте скребкового конвейера 36
Литература. 42
