Проектирование винтового конвейера

ПРИДНЕСТРОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ им. Т.Г. ШЕВЧЕНКО
кафедра эксплуатации и ремонта машинотракторного парка.
Курсовой проект по дисциплине: «Подъемно-транспортные машины»
На тему: «Проектирование винтового конвеера»

Спроектировать винтовой конвейер со следующими параметрами:
- Производительность Q = 160 т/ч;
- Длина конвейера L = 18 м;
- Транспортируемый материал: сахар-песок.

Содержание
ВВЕДЕНИЕ……………………………………………………………………………………………………..…2
1. Конструкция винтовых конвейеров……………………………………3
1.1. Назначение и область применения…………………….…………………………..5
2. Расчет основных параметров винтового конвейера……………………………6
3. Определение мощности на валу винта………………………………………………..7
4. Определение максимальной частоты вращения вала………………………..8
5. Определение мощности и выбор электродвигателя…………………………..9
6. Кинематический расчет привода……………………………………………………….10
7. Определение силовых параметров на валу винта…………………………….11
8. Расчет вала винта на прочность………………………………………………………….13
8.1. Предварительный расчет вала………………………………………………………14
8.2. Проверочный расчет вала винта……………………………………………………15
8.3. Определение напряжения в опасном сечении вала…………………….16
8.4. Определение коэффициента концентрации нормальных и касательных напряжений для расчетного сечения вала…………………………………………………………………………………………………17
8.5. Определение пределов выносливости в расчетном сечении вала…………………………………………………………………………………………………18
8.6. Определение коэффициента запаса прочности по нормальным и касательным напряжениям……………………………………………………………18
8.7. Определение общих коэффициентов запаса прочности…………….19
9. Подбор подшипников для опор вала винта………………………………….……19
9.1. Схема нагрузки подшипников………………………………………………….……21
10. Подбор муфт для привода конвейера………………………………………….……23
10.1. Подбор муфты для соединения вала электродвигателя и быстроходного вала редуктора……………………………………………………..23
10.2. Подбор муфты для соединения выходного вала редуктора и вала винта……………………………………………………………………………………………….23
Заключение………………………………………………………………………………………………….24
Литератур……....................................................................................................25

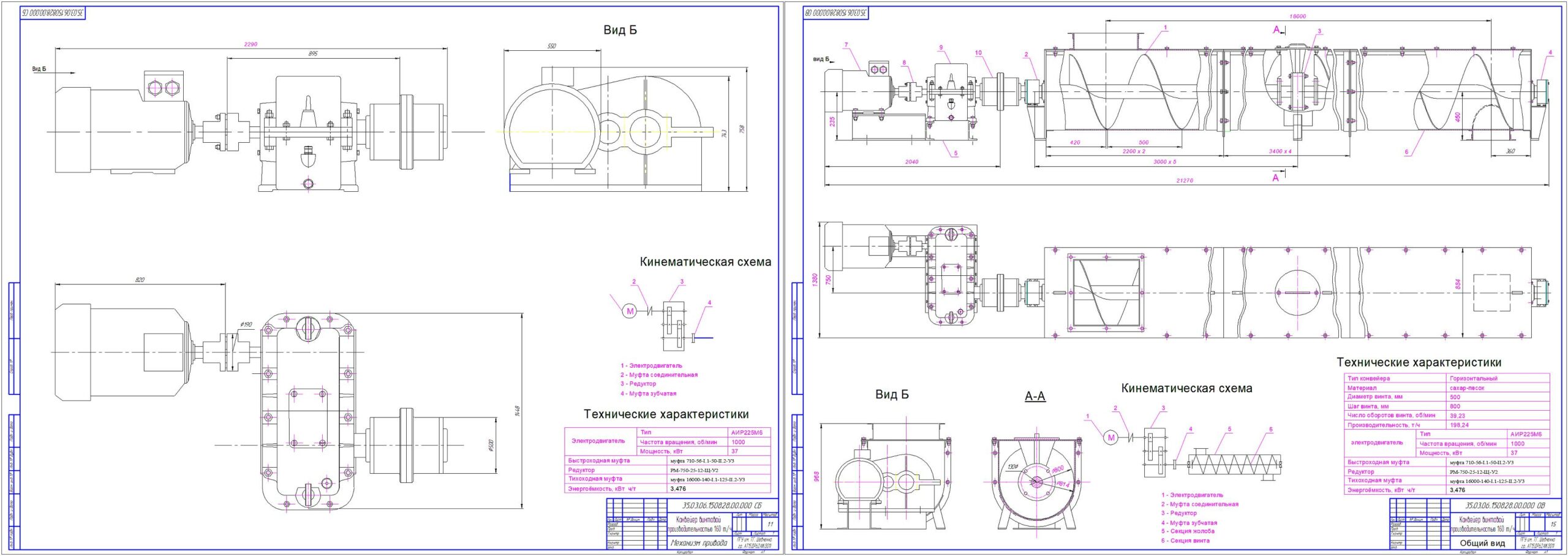

Состав: Общий вид, Механизм привода, Спецификация Язык документа

Софт: КОМПАС-3D 16.1.3

Файлы:
Proektirovanie_vintovogo_konveyera.doc
Литература.doc
Механизм привода.cdw
Общий вид.cdw
Общий вид.jpg
Содержание.docx
Спецификация.cdw
