Расчет ленточного конвейера

"Сибирский государственный автомобильно-дорожный университет (СибАДИ)"
Кафедра "ПТТМ и ГП"
Курсовой проект по дисциплине "Конструкция и теория наземных ТТМ. Машины непрерывного транспорта."
На тему: "Расчет ленточного конвейера"
Омск 2018

Исходные данные: Q=260 т/ч, V=1,5 м/с, p=1,8 т/м3, β = 15, L=115.
Содержание
Введение...................................................................................................................3

1 Предварительный расчет.....................................................................................4
1.1 Определение ширины ленты.......................................................................4
1.2 Определение погонных масс........................... ...........................................4
1.2.1 Погонная масса груза................................................................................4
1.2.2 Погонные массы конвейера…………………………………..................5
1.3 Тяговая сила F……………………...............................................................6
1.4 Определение толщены ленты……………………………………………..6
1.5 Натяжение ленты………………..................................................................6
1.6 Проверка конвейера по давлению между барабаном и лентой ...............7
1.6.1 Определение диаметра барабана………………………………………..7

2 Тяговый расчет и построение тяговой диаграммы............................................8

3 Выбор стандартных элементов...........................................................................10

Заключение .............................................................................................................13

Библиографический список ..................................................................................14

Приложение…………………………………………………………………….....15

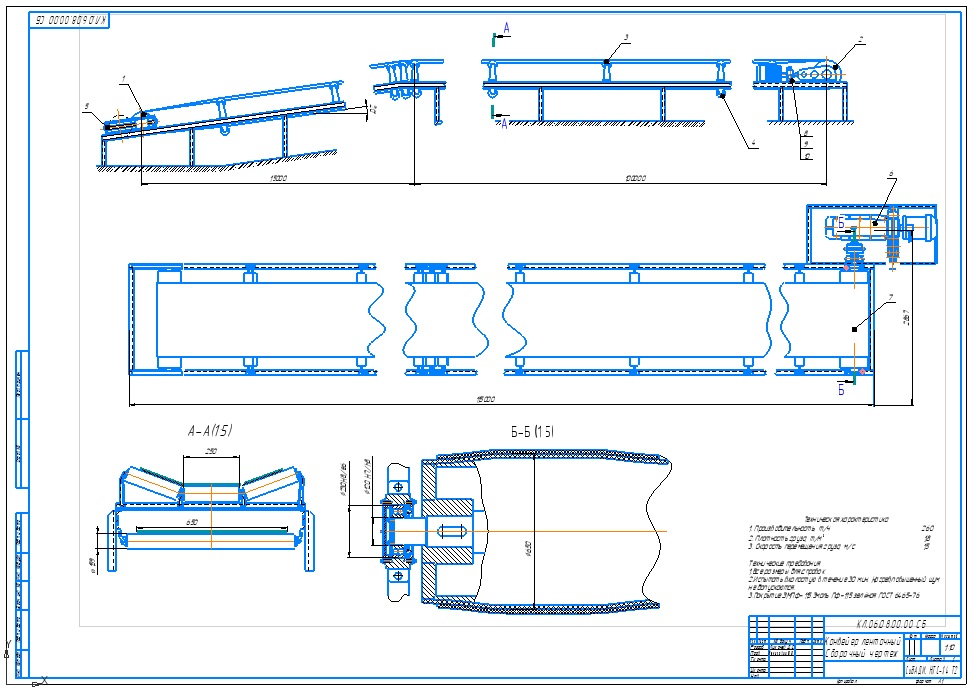

Состав: Ленточный конвейер (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 17

Файлы:
Chertezh_bez_razreza_KL_12.cdw
Spetsifikatsia_KL.cdw
ленточный конвейер.docx
