Расчет ленточного конвейера

Дальневосточный государственный университет путей сообщения
Кафедра транспортно-технологические комплексы
Курсовая работа по дисциплине "Машины непрерывного транспорта"
На тему "Расчет ленточного конвейера"
Хабаровск 2015

Исходные данные: сухой гравий, фракции 30 мм, длина транспортирования 38 м, высота подъема 3 м, производительность 38 т/ч

Пояснительная записка курсовой работы, объемом 46 страниц, содержит материал о проектировании и расчете ленточного конвейера.
Пояснительная записка включает следующие сведения:
1. Определение условий и режима работы транспортирующей машины;
2. Предварительный синтез трассы конвейера;
3. Выбор и определение основных параметров тягового органа – резинотканевой ленты;
4. Выбор направляющих и поддерживающих устройств конвейера –барабанов, рядовых и специальных роликоопор;
5. Определение элементов конструкции рамы конвейера;
6. Расчет тягового усилия и мощности привода методом обхода трассы по контуру;
7. Определение типоразмера элементов привода – двигателя, редуктора, муфт, тормозного устройства.

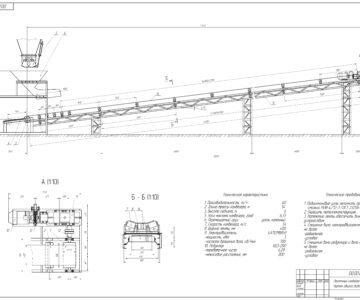

В результате проведенной работы разработан сборочный чертеж общей конструкции ленточного конвейера и приводной станции, выполненный на листе формата А1.

Содержание

Введение
1 Общие расчеты конвейера
2 Предварительный выбор тягового органа
3 Выбор поддерживающих и направляющих устройств
4 Тяговый расчет конвейера
Заключение
Список литературы

Состав: Ленточный конвейер (ВО), ПЗ Язык документа

Софт: AutoCAD 8

Файлы:
ПЗ МНТ Титов.docx
ВИД ОБЩИЙ.dwg
