Расчет наклонно-горизонтального ленточного конвейера

Сибирский федеральный университет
Кафедра строительных материалов и технологии строительства
Курсовой проект по дисциплине "Механическое оборудование предприятий строительной индустрии"
На тему : "Расчет наклонно-горизонтального ленточного конвейера"
Красноярск 2017

исходные данные
- Производительность П=185 т/ч=277,5 м3/ч;
- Длина наклонногоучастка конвейераL1=35 м;
- Длина горизонтального участка конвейераL2 =50 м;
- Высота подъема груза Н =8 м;
- Транспортировка гравия;
- Привод - в конце горизонтального участка;
- Разгрузка груза осуществляется через барабан;
- Транспортер установлен вне помещении;
- Футеровка приводного барабана – без футеровки;
- Форма рабочей ветви ленты конвейера – желобчатая трехроликовая
- Максимальная крупность кусков – 120 мм.
СОДЕРЖАНИЕ
Введение…………………………………………………………………………...3
1 Описание работы ленточного конвейера………………………….……...6
2 Расчет ленточного конвейера ………………………………………..........8
2.1 Предварительный расчет ленточного конвейера……………………...…8
2.2 Тяговый расчет ленточного конвейера……………...…………………..13
2.3 Проверочный расчет ленточного конвейера………………...….………17
2.4 Выбор двигателя и редуктора ………………………………...…………18
2.5 Проверка прочности ленты в период пуска……………………………..19
2.6 Подбор тормоза или останова……………………………………………20
3 Техника безопасности ………………………..…………………………...21
Заключение………………………………………………………………………..25
Список использованных источников…………………………………………....26
Приложение А…………………………

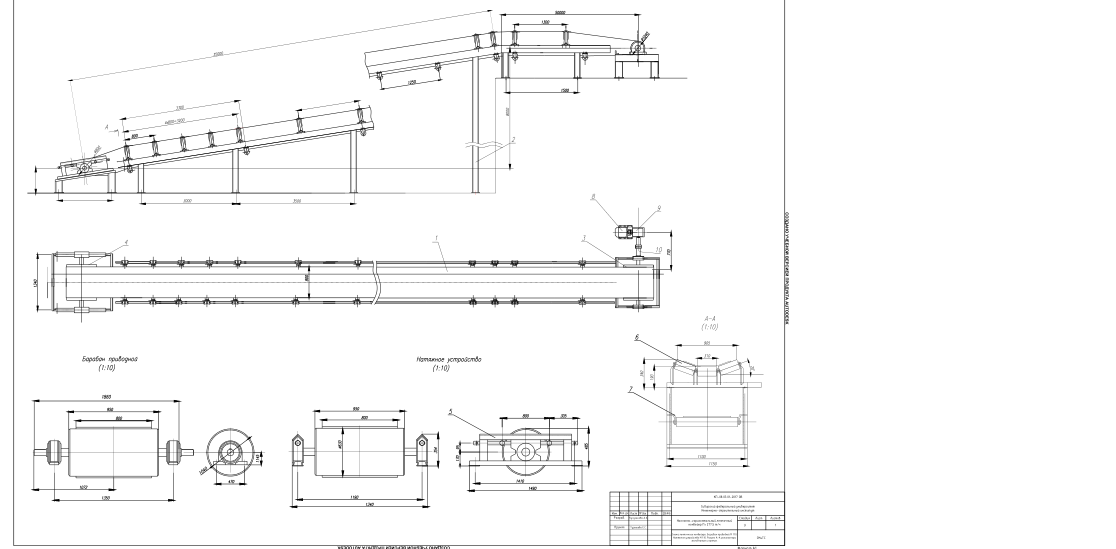

Состав: Схема ленточного конвейера, Барабан приводной М 1:10, Натяжное устройство М 1:10, Разрез А-А роликоопоры желобчатые и прямые, пояснительная записка со спецификацией Язык документа

Софт: AutoCAD 2014

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Конвейеры / Расчет наклонно-горизонтального ленточного конвейера

курсовая мех.оборудов\записка.docx
курсовая мех.оборудов\Чертеж1.dwg
курсовая мех.оборудов
