Расчет винта и вала винтового конвейера D=250, t=200

ЮЖНО-УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ
ИНСТИТУТ АГРОИНЖЕНЕРИИ ФГБОУ ВО ЮЖНО-УРАЛЬСКИЙ ГАУ
Факультет инженерно-технологический
Кафедра прикладной механики САПР в ТС АПК
"Расчет винта и вала винтового конвейера"
Челябинск 2017

Исходные данные:
Вариант - 21; Диаметр винта D, мм - 250; Шаг винта t, мм - 200; Угол наклона оси винта - 0; Транспортируемый материал - Ячмень.

В семестровой работе был произведен расчет вала и шнека винтового конвейера. Расчетным путем определили диаметр вала d=54 мм, толщина стенки вала 2 мм, толщина винтовой поверхности 2 мм. Коэффициент запаса по пределу текучести 2,9 и максимальное перемещение 0,648 мм. Подобрали подшипники Радиально-упорный роликовый 7207А и радиальный шариковый 207 серии. Минимальная мощность электродвигателя для привода 2100 Вт.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 РАСЧЕТ ПАРАМЕТРОВ ВИНТОВОГО КОНВЕЙЕРА
2 ПРОЕКТИРОВАНИЕ И РАСЧЕТ ВИНТА В APM STUDIO
3 РЕЗУЛЬТАТЫ РАСЧЕТА В APM STUDIO
4 РАЗРАБОТКА КОНСТРУКЦИИ ПО РЕЗУЛЬТАТАМ РАСЧЕТА
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ

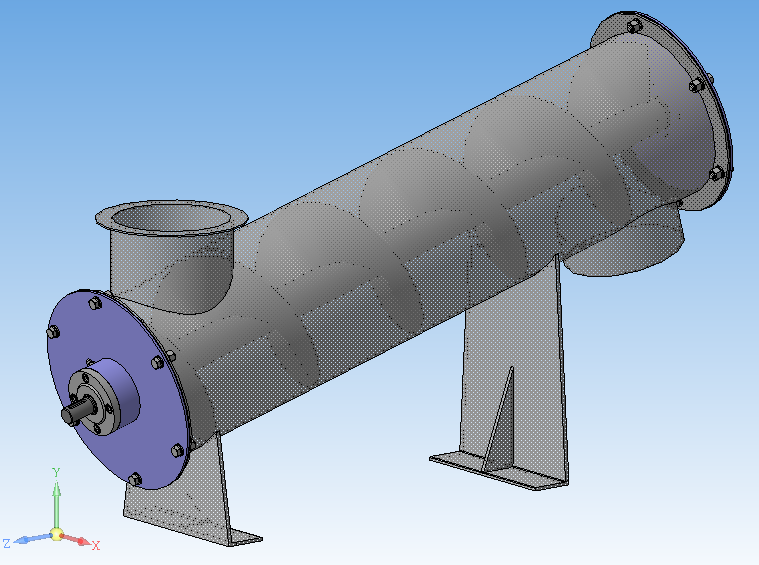

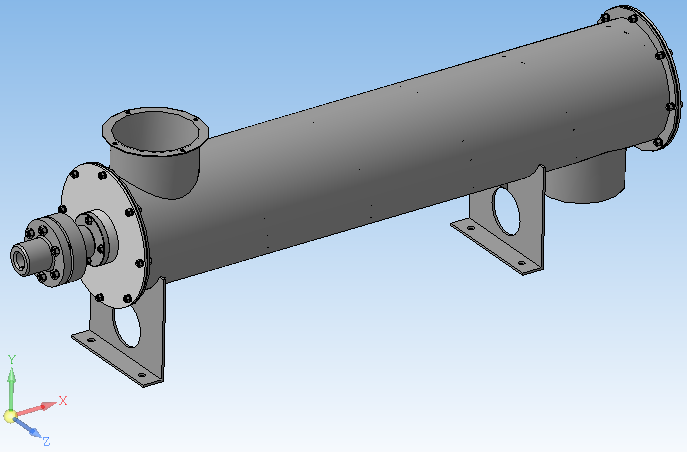

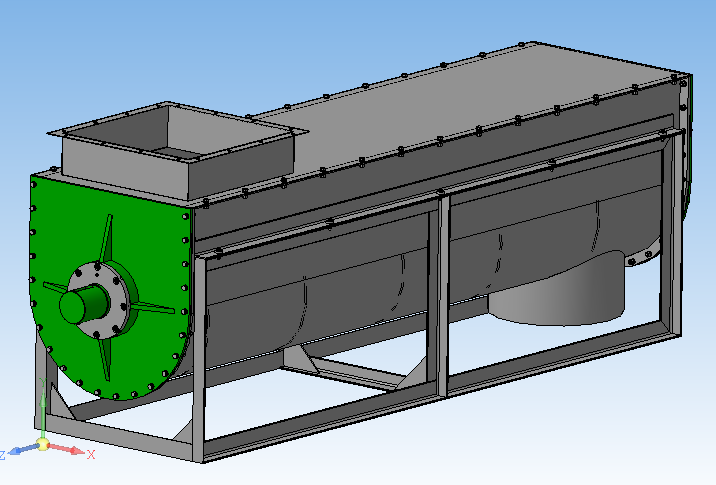

Состав: Цапфа, Шнек, Корпус, Крышка, Торцевая крышка, Рама(СБ), Сборка винтового конвейера(СБ), Расчет шнека в АПМ. Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

21\250 200 54 4.html
21\250 200 54 4_files\250 200 54 4_Mesh.jpg
21\250 200 54 4_files\250 200 54 4_Model.jpg
21\250 200 54 4_files\250 200 54 4_SVM.jpg
21\250 200 54 4_files\250 200 54 4_UltimateSF.jpg
21\250 200 54 4_files\250 200 54 4_USUM.jpg
21\250 200 54 4_files\250 200 54 4_YieldSF.jpg
21\250 200 54.html
21\250 200 54_files\250 200 54_Mesh.jpg
21\250 200 54_files\250 200 54_Model.jpg
21\250 200 54_files\250 200 54_SVM.jpg
21\250 200 54_files\250 200 54_UltimateSF.jpg
21\250 200 54_files\250 200 54_USUM.jpg
21\250 200 54_files\250 200 54_YieldSF.jpg
21\Image 6.png
21\StudioSrf2.ams
21\StudioSrf2.ssa
21\~$орка конвейера с рамой.a3~
21\Вставка.m3d
21\Копус кожуха.m3d
21\Крышка передняя.m3d
21\Крышка торцевая с отверстием 2.m3d
21\Крышка торцевая с отверстием.m3d
21\ПЗ.docx
21\Прокладка.m3d
21\СБ Конвейер.a3d
21\Сборка конвейера с рамой.a3d
21\Сборка рамы 2.a3d
21\Титульный и Задание.docx
21\Цапфа.m3d
21\Шнек 250x54 N5 L1000.m3d
21\250 200 54 4_files
21\250 200 54_files
21
