Рештаки скребкового конвейера Анжера

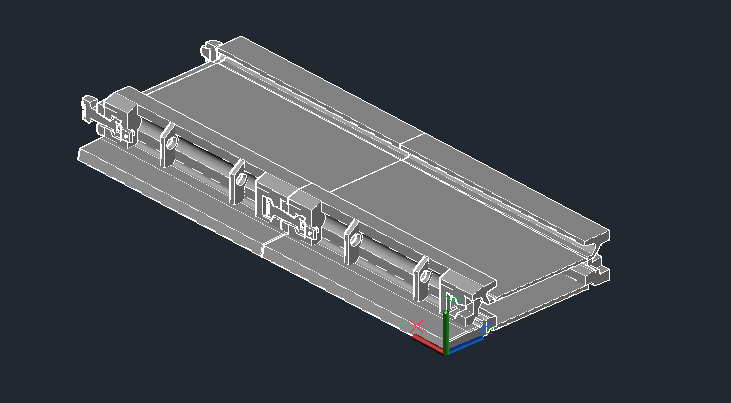

Соединение двух рештаков Анжера, изготовленных на производстве Анжеромаш.
Рештачный став изготовлен с применением литых боковин АМЗ 3 К. Боковины отлиты из износостойкой стали с добавлением легирующих элементов для повышения прочностных свойств и абразивной стойкости с последующей термообработкой.
Конструктивно забойная боковина выполнена совместно с лемехом и отливается как единая деталь.
Толщина сечения литой боковины увеличена в сравнении с боковиной со спецпрофиля, что позволяет увеличить ресурс более чем в три раза и гарантировать ресурс предлагаемого става не менее 7,0 млн. тонн перемещённой горной массы.
Скобы (замковые части) отливаются совместно с боковинами, что исключает приварку отдельного элемента и повышает прочностные показатели замкового соединения.
Соединители литосварных рештаков имеют разрывное усилие Р=4000 кН (вместо Р-2000 кН на рештаках со спецпрофиля) взаимозаменяемы.
Днища рештаков изготовлены из термоупрочнённой стали RAEX400.
Навесное оборудование - борт и лемех, за исключением съёмного желоба для стационарных кабелей, конструктивно объединены в единую литосварную секцию става.
Исключены болтовые соединения и периодическая их протяжка.
На приёмке рештаков используется ультразвуковой метод контроля качества сварочных швов.
