Рольганг секция с регулировкой по высоте. L=2000мм

Рольганг с регулировкой по высоте, длинной 2000мм, ширина 583мм. Высота регулируется от 750 до 850мм. Масса 136кг. 7 роликов. Рама из швеллера 100.

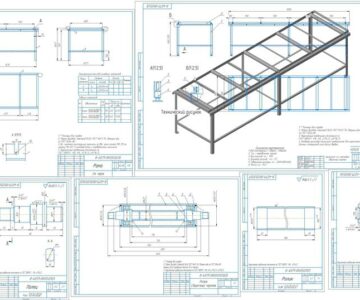

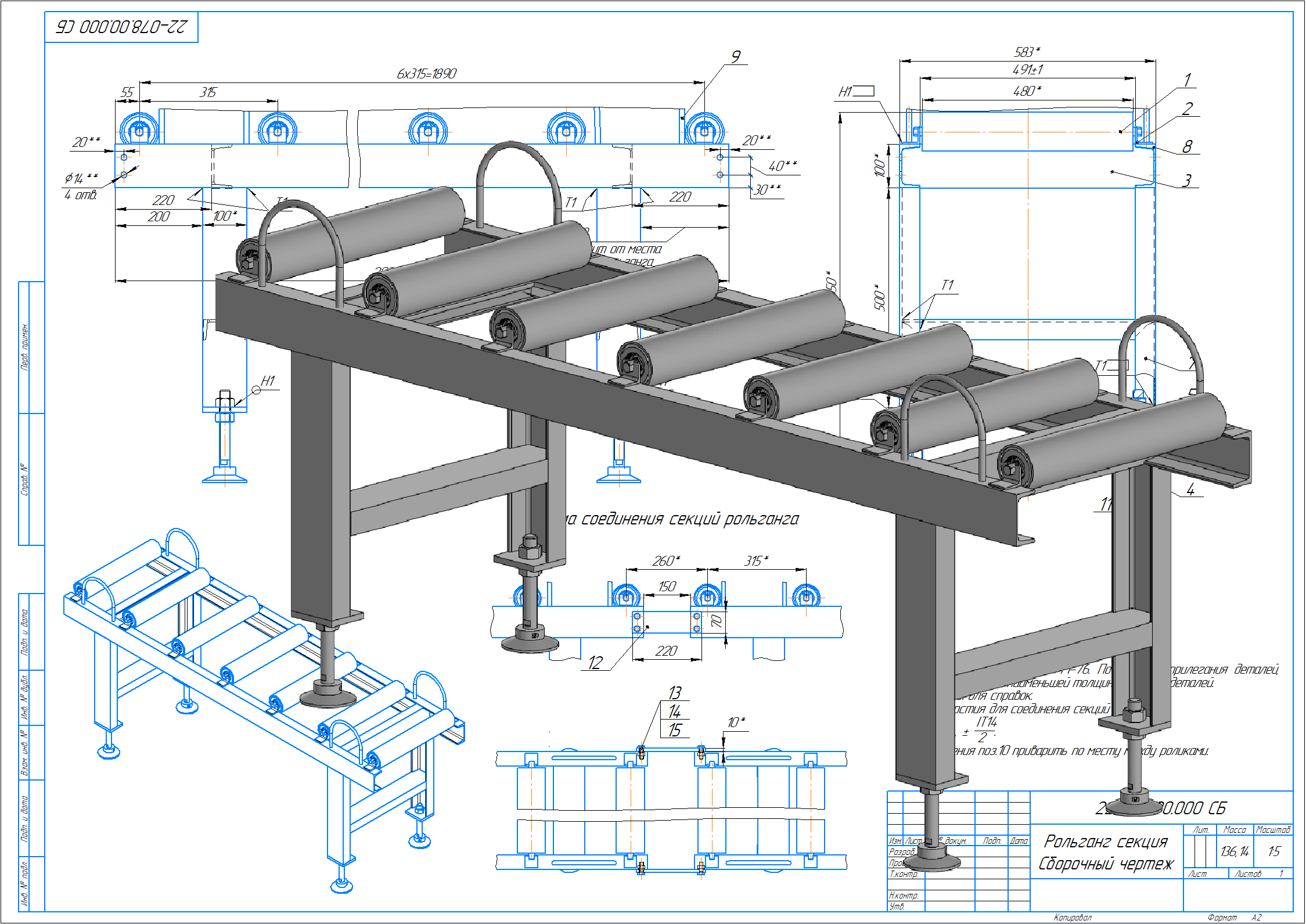

Состав: 3D-модель, сборочный чертеж, спецификация, деталировка (чертежи для изготовления).

Софт: КОМПАС-3D 18.1

Файлы:

Каталог
Машиностроение и механика
Подъемно транспортные установки (ПТУ)
Конвейеры
Рольганг секция с регулировкой по высоте. L=2000мм

22-078.01.000 - Ролик/

22-078.01.000 - Ролик/22-078.01.001 - Корпус.m3d

22-078.01.000 - Ролик/22-078.01.000 - Ролик.a3d

22-078.01.000 - Ролик/22-078.01.004 - Кольцо.m3d

22-078.01.000 - Ролик/22-078.01.003 - Ось.m3d

22-078.01.000 - Ролик/22-078.01.002 - Труба.m3d

22-078.00.007 - Боковина.m3d

22-078.00.002 - Стяжка.m3d

22-078.00.003 - Пята.m3d

22-078.00.000 - Рольганг секция(для ленточной пилы).a3d

22-078.00.006 - Стойка.m3d

Чертежи/

Чертежи/22-078.01.000 - Ролик/

Чертежи/22-078.01.000 - Ролик/22-078.01.001 - Корпус.cdw

Чертежи/22-078.01.000 - Ролик/22-078.01.002 - Труба.cdw

Чертежи/22-078.01.000 - Ролик/22-078.01.000 СБ - Ролик 89 Сборочный чертеж.cdw

Чертежи/22-078.01.000 - Ролик/22-078.01.004 - Кольцо.cdw

Чертежи/22-078.01.000 - Ролик/22-078.01.003 - Ось.cdw

Чертежи/22-078.00.009 - Планка.cdw

Чертежи/22-078.00.002 - Стяжка.cdw

Чертежи/22-078.00.000 - Рольганг секция(для ленточной пилы).cdw

Чертежи/22-078.00.000 - Рольганг секция (для ленточной пилы).spw

Чертежи/22-078.00.004 - Платик.cdw

Чертежи/22-078.00.001 - Уголок.cdw

Чертежи/22-078.00.005 - Опора.cdw

Чертежи/22-078.00.008 - Ограждение.cdw

Чертежи/22-078.00.003 - Пята.cdw

22-078.00.004 - Платик.m3d

22-078.00.001 - Уголок.m3d

22-078.00.005 - Опора.m3d

22-078.00.008 - Ограждение.m3d
