Ролик дефлекторный

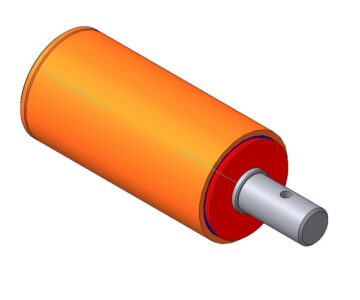

Ролик дефлекторный верхний. Диаметр 127 мм, длина 160 мм. Высота стойки 365 мм.

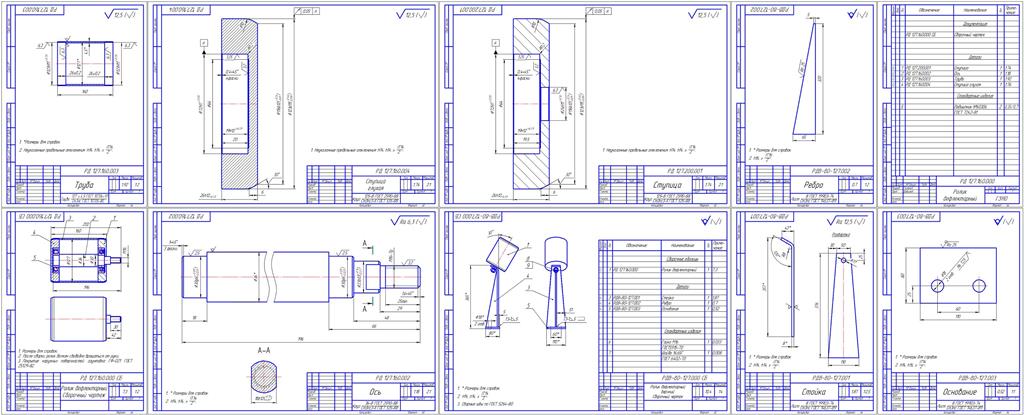

Состав: Чертежи сборочные, спецификации, чертежи деталей Язык документа

Софт: КОМПАС-3D 14

Файлы:
РД 127.160.004 Ступица глухая.cdw
РД 127.200.001 Ступица.cdw
РДВ-80-127.000 СБ Ролик дефлекторный сборочный чертеж.cdw
РДВ-80-127.001 Стойка.cdw
РДВ-80-127.002 Ребро.cdw
РДВ-80-127.003 Основание.cdw
Спец РД 127.160.000 Ролик дефлектор.spw
РД 127.160.000СБ Ролик сборочный чертеж.cdw
РД 127.160.002 Ось.cdw
РД 127.160.003 Труба.cdw
