Роликоопора ЖГ65-102-20 желобчатая для ленточного конвейера

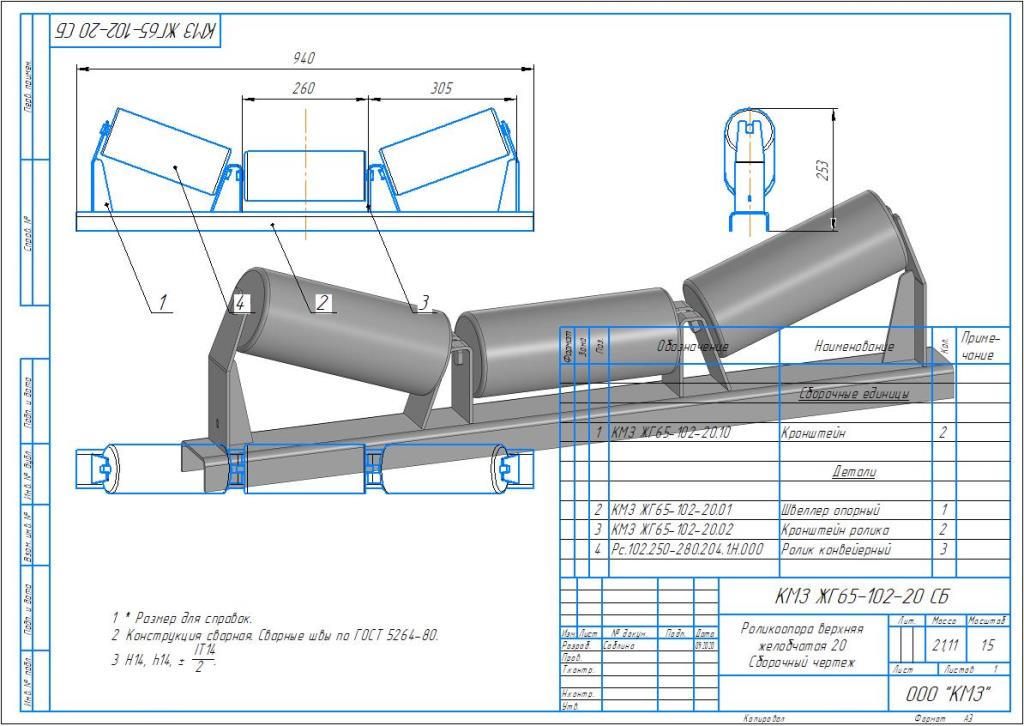

Чертеж сборочный желобчатой роликоопоры ЖГ65-102-20 предназначен для использования при проектировании ленточного конвейера. Сама роликоопора служит для поддержки рабочей ветви конвейера и придания ей (ленте) желобчатой формы. Применяется на конвейерах, транспортирующих сыпучие материалы. Используются при изготовлении ленточных желобчатых конвейеров. Угол наклона боковых роликов составляет 20 градусов.

Состав: Сборочный чертеж, Спецификация, модель в step

Софт: КОМПАС-3D 17

Файлы:
КМЗ ЖГ65-102-20 - Роликоопора верхняя желобчатая 20.stp
КМЗ ЖГ65-102-20 СБ - Роликоопора верхняя желобчатая Сборочный чертеж.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Желобчатая роликоопора конвейера
Рейтинг: 20
Софт: T-Flex CAD 12
Состав: 3D сборка
0
0
222
1359
Желобчатая роликоопора конвейера
Конвейер ленточный (желобчатый)
Рейтинг: 300
Софт: SolidWorks 2018 SP5
Состав: 3D сборка конвейера, 2D чертеж
0
1
10
461
Конвейер ленточный (желобчатый)
Ленточный конвейер с желобчатой роликоопорой
Рейтинг: 20
Софт: КОМПАС-3D
Состав: Общий Вид
0
5
20
2181
Ленточный конвейер с желобчатой роликоопорой

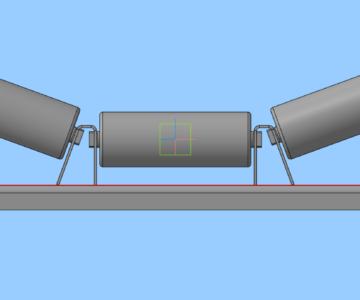

Роликоопора желобчатая ЖГ-65-89-20
